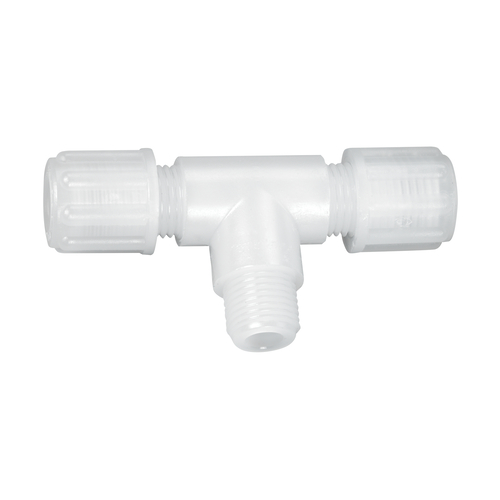

Mikro-T-Verbinder mit Außengewinde aus PVDF

Mikro-T-Verbinder mit Außengewinde aus PVDF

Produktspezifikation Symmetrischer T-Einschraub-Verbinder für Schläuche aus harten... mehr

Menü schließen

Produktspezifikation

Symmetrischer T-Einschraub-Verbinder für Schläuche aus harten Kunststoffen oder Metall an festen Apparaturen. G- oder NPT-Einschraubgewinde, 1/8" oder 1/4".

Allgemeine Information EMP-M2 Ein Lang-Dichtkegel (Ferrul), der auf das Ende des Schlauches... mehr

Menü schließen

Allgemeine Information EMP-M2

Ein Lang-Dichtkegel (Ferrul), der auf das Ende des Schlauches gesteckt ist, wird in die Konuspassung des Verbindungsstücks mittels gerändelter Überwurfmutter handfest eingeschraubt. Der Widerstand gegenüber Abzugskräften wird durch den Anpressdruck auf den Schlauch erhöht, der durch einen FPM-O-Ring über eine Druckscheibe von der Überwurfmutter vermittelt wird.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, BSE/ADI-frei, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm³

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 1 bar bei +20 °C

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm²

Oberflächenwiderstand: >10¹³ Ohm

Schmelzindex MFR: 6 g/10 min.

PTFE (Polytetrafluorethylen)

Hochleistungskunststoff

Antiadhäsive Oberfläche

Hervorragende Gleiteigenschaften, geringster Reibungskoeffizient aller Flurkunststoffe

Keine thermoplastische Verarbeitung möglich (nur mechanisch)

Sehr gute chemische Beständigkeit gegenüber den meisten aggressiven Medien

Ausgezeichnete UV- und Witterungsbeständigkeit

Sehr hohe Gasdichtigkeit

Keine Wasseraufnahme

Sehr gute dielektrische Eigenschaften, unabhängig von Frequenz und Temperatur

Sehr gutes elektrisches Isoliervermögen, auch bei Luftfeuchtigkeit

Hohe Kriechstromfestigkeit

Unbrennbar

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: milchig, weiß

Dichte: 2,20 g/cm³

Temperaturbereich: -200 bis +150 °C

Shore-Härte D: 60°

Max. Betriebsdruck: 1 bar bei +20 °C

Zugfestigkeit: 30 - 40 N/mm²

Reißdehnung: 300 %

Wasseraufnahme: 0,01 %

Oberflächenwiderstand: 10¹⁷ Ohm

PFA (Perfluoralkoxy)

Hochwertiger technischer Kunststoff für die Chemie, den Apparate- und Maschinenbau sowie die Elektrotechnik

Chemische, thermische und dielektrische Eigenschaften praktisch wie PTFE, jedoch ist die thermoplastische Verarbeitung (Schweißen, Spritzguss, Tiefziehen) möglich

Im Vergleich zu PTFE bessere Lichtdurchlässigkeit, größere Härte und mechanische Festigkeit, bessere Formstabilität (geringere Kaltflussneigung) und geringere Diffusion von Medien (geringere Permeabilität) aufgrund der höheren Verdichtung im Spritzgussverfahren, jedoch nur bedingt mechanisch bearbeitbar

Höchste Temperaturbeständigkeit aller schmelzbaren Fluorkunststoffe

Sehr hohe Wärmeformbeständigkeit

Sehr gute Druckbeständigkeit

Sehr hohe Medienbeständigkeit

Geringer Reibungskoeffizient

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA 21 CFR 177.1520, USP class VI, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Hervorragende UV- und Witterungsbeständigkeit

Flammwidrig

Farbe: transparent

Dichte: 2,10 g/cm³

Temperaturbereich: -200 bis +200 °C

Shore-Härte D: 60 - 65° (DIN 53505)

Max. Betriebsdruck: 1 bar bei +20 °C

Gleitreibungskoeffizient geg. Stahl (tr.): 0,2 - 0,3 (dynamisch)

Reißfestigkeit: 27 - 32 N/mm² bei +23 °C

Wasseraufnahme: <0,03 %

Dielektrizitätskonstante: 2,1

Oberflächenwiderstand: 10¹⁷ Ohm

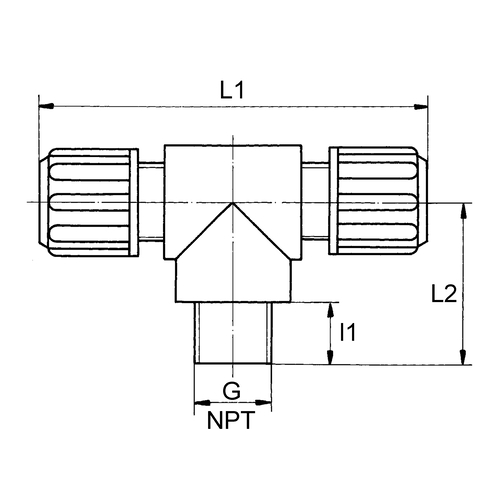

Artikel	Schlauch Außen-Ø mm	Außengewinde	l1 mm	L1 mm	L2 mm	Einheit Stück	Preis Euro*
42757	0,7	G 1/8"	8	56	20	2	107,00
42758	0,7	G 1/4"	12	60	25	2	107,00
42759	1	G 1/8"	8	56	20	2	107,00
42760	1	G 1/4"	12	60	25	2	107,00
42761	1,5	G 1/8"	8	56	20	2	107,00
42762	1,5	G 1/4"	12	60	25	2	107,00
42763	1,6	G 1/8"	8	56	20	2	107,00
42764	1,6	G 1/4"	12	60	25	2	107,00
42765	1,8	G 1/8"	8	56	20	2	107,00
42766	1,8	G 1/4"	12	60	25	2	107,00
42767	2	G 1/8"	8	56	20	2	107,00
42768	2	G 1/4"	12	60	25	2	107,00
42769	2,5	G 1/8"	8	56	20	2	107,00
42770	2,5	G 1/4"	12	60	25	2	107,00
42771	2,8	G 1/8"	8	56	20	2	107,00
42772	2,8	G 1/4"	12	60	25	2	107,00
42773	3	G 1/8"	8	56	20	2	107,00
42774	3	G 1/4"	12	60	25	2	107,00
42775	3,1	G 1/8"	8	56	20	2	107,00
42776	3,1	G 1/4"	12	60	25	2	107,00
42777	3,2	G 1/8"	8	56	20	2	107,00
42778	3,2	G 1/4"	12	60	25	2	107,00
42779	3,5	G 1/8"	8	56	20	2	107,00
42780	3,5	G 1/4"	12	60	25	2	107,00
42781	3,6	G 1/8"	8	56	20	2	107,00
42782	3,6	G 1/4"	12	60	25	2	107,00
42783	4	G 1/8"	8	56	20	2	107,00
42784	4	G 1/4"	12	60	25	2	107,00
42785	4,3	G 1/8"	8	56	20	2	107,00
42786	4,3	G 1/4"	12	60	25	2	107,00
42787	4,5	G 1/8"	8	56	20	2	107,00
42788	4,5	G 1/4"	12	60	25	2	107,00
42789	4,8	G 1/8"	8	56	20	2	107,00
42790	4,8	G 1/4"	12	60	25	2	107,00
42791	5	G 1/8"	8	56	20	2	107,00
42792	5	G 1/4"	12	60	25	2	107,00
42793	5,1	G 1/8"	8	56	20	2	107,00
42794	5,1	G 1/4"	12	60	25	2	107,00
42795	5,5	G 1/8"	8	56	20	2	107,00
42796	5,5	G 1/4"	12	60	25	2	107,00
42797	6	G 1/8"	8	56	20	2	107,00
42798	6	G 1/4"	12	60	25	2	107,00
42799	6,4	G 1/8"	8	56	20	2	107,00
42800	6,4	G 1/4"	12	60	25	2	107,00
42801	0,7	NPT 1/8"	10	56	22	2	107,00
42802	0,7	NPT 1/4"	15	60	28	2	107,00
42803	1	NPT 1/8"	10	56	22	2	107,00
42804	1	NPT 1/4"	15	60	28	2	107,00
42805	1,5	NPT 1/8"	10	56	22	2	107,00
42806	1,5	NPT 1/4"	15	60	28	2	107,00
42807	1,6	NPT 1/8"	10	56	22	2	107,00
42808	1,6	NPT 1/4"	15	60	28	2	107,00
42809	1,8	NPT 1/8"	10	56	22	2	107,00
42810	1,8	NPT 1/4"	15	60	28	2	107,00
42811	2	NPT 1/8"	10	56	22	2	107,00
42812	2	NPT 1/4"	15	60	28	2	107,00
42813	2,5	NPT 1/8"	10	56	22	2	107,00
42814	2,5	NPT 1/4"	15	60	28	2	107,00
42815	2,8	NPT 1/8"	10	56	22	2	107,00
42816	2,8	NPT 1/4"	15	60	28	2	107,00
42817	3	NPT 1/8"	10	56	22	2	107,00
42818	3	NPT 1/4"	15	60	28	2	107,00
42819	3,1	NPT 1/8"	10	56	22	2	107,00
42820	3,1	NPT 1/4"	15	60	28	2	107,00
42821	3,2	NPT 1/8"	10	56	22	2	107,00
42822	3,2	NPT 1/4"	15	60	28	2	107,00
42823	3,5	NPT 1/8"	10	56	22	2	107,00
42824	3,5	NPT 1/4"	15	60	28	2	107,00
42825	3,6	NPT 1/8"	10	56	22	2	107,00
42826	3,6	NPT 1/4"	15	60	28	2	107,00
42827	4	NPT 1/8"	10	56	22	2	107,00
42828	4	NPT 1/4"	15	60	28	2	107,00
42829	4,3	NPT 1/8"	10	56	22	2	107,00
42830	4,3	NPT 1/4"	20	60	28	2	107,00
42831	4,5	NPT 1/8"	10	56	22	2	107,00
42832	4,5	NPT 1/4"	20	60	28	2	107,00
42833	4,8	NPT 1/8"	10	56	22	2	107,00
42834	4,8	NPT 1/4"	20	60	28	2	107,00
42835	5	NPT 1/8"	10	56	22	2	107,00
42836	5	NPT 1/4"	20	60	28	2	107,00
42837	5,1	NPT 1/8"	10	56	22	2	107,00
42838	5,1	NPT 1/4"	20	60	28	2	107,00
42839	5,5	NPT 1/8"	10	56	22	2	107,00
42840	5,5	NPT 1/4"	20	60	28	2	107,00
42841	6	NPT 1/8"	10	56	22	2	107,00
42842	6	NPT 1/4"	20	60	28	2	107,00
42843	6,4	NPT 1/8"	10	56	22	2	107,00
42844	6,4	NPT 1/4"	20	60	28	2	107,00
