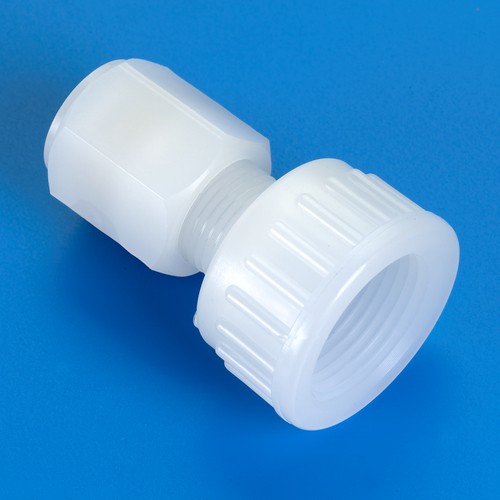

Rohrverbinder aus PP, PVDF oder PFA - lose Überwurfmutter DIN 8063

Rohrverbinder aus PP, PVDF oder PFA - lose Überwurfmutter DIN 8063

Produktspezifikation Rohranschluss einerseits, lose Überwurfmutter andererseits.... mehr

Menü schließen

Produktspezifikation

Rohranschluss einerseits, lose Überwurfmutter andererseits.

Technische Spezifikation

Dichtring: PTFE (Polytetrafluorethylen)

Schneidring: PEEK (Polyether-Etherketon)

Allgemeine Information Die Verschraubungen der Serie EMP-E3 können direkt auf Ihre... mehr

Menü schließen

Allgemeine Information

Die Verschraubungen der Serie EMP-E3 können direkt auf Ihre bereits bestehenden Armaturen mit Außengewinde nach DIN 8063 aufgeschraubt werden und sind sofort anschlussbereit, sowohl an flexible Schläuche, als auch an Rohre. Die Verschraubungen haben das, was andere erst noch mühsam zusammenschweißen müssen: Einlegteil mit integrierter Verschraubung aus einem Stück gefertigt. Dies führt zur notwendigen Dichtheit und somit Sicherheit. Für vielfältige Anschlussmöglichkeiten ist die Lose Überwurfmutter in den gängigen Größen von G 3/4" bis G 1 1/2" lieferbar. Sie kann mit verschiedenen Schlauch- oder Rohrverschraubungen oder G- oder NPT-Außengewinde kombiniert werden.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: grau

Dichte: 0,90 g/cm³

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 6 bar bei +20 °C

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm²

Reißdehnung: 800 %

Oberflächenwiderstand: >10¹³ Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm³

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 6 bar bei +20 °C

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm²

Oberflächenwiderstand: >10¹³ Ohm

Schmelzindex MFR: 6 g/10 min.

PFA (Perfluoralkoxy)

Hochwertiger technischer Kunststoff für die Chemie, den Apparate- und Maschinenbau sowie die Elektrotechnik

Chemische, thermische und dielektrische Eigenschaften praktisch wie PTFE, jedoch ist die thermoplastische Verarbeitung (Schweißen, Spritzguss, Tiefziehen) möglich

Im Vergleich zu PTFE bessere Lichtdurchlässigkeit, größere Härte und mechanische Festigkeit, bessere Formstabilität (geringere Kaltflussneigung) und geringere Diffusion von Medien (geringere Permeabilität) aufgrund der höheren Verdichtung im Spritzgussverfahren, jedoch nur bedingt mechanisch bearbeitbar

Höchste Temperaturbeständigkeit aller schmelzbaren Fluorkunststoffe

Sehr hohe Wärmeformbeständigkeit

Sehr gute Druckbeständigkeit

Sehr hohe Medienbeständigkeit

Geringer Reibungskoeffizient

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA 21 CFR 177.1520, USP class VI, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Hervorragende UV- und Witterungsbeständigkeit

Flammwidrig

Farbe: transparent

Dichte: 2,10 g/cm³

Temperaturbereich: -200 bis +200 °C

Shore-Härte D: 60 - 65° (DIN 53505)

Max. Betriebsdruck: 6 bar bei +20 °C

Gleitreibungskoeffizient geg. Stahl (tr.): 0,2 - 0,3 (dynamisch)

Reißfestigkeit: 27 - 32 N/mm² bei +23 °C

Wasseraufnahme: <0,03 %

Dielektrizitätskonstante: 2,1

Oberflächenwiderstand: 10¹⁷ Ohm

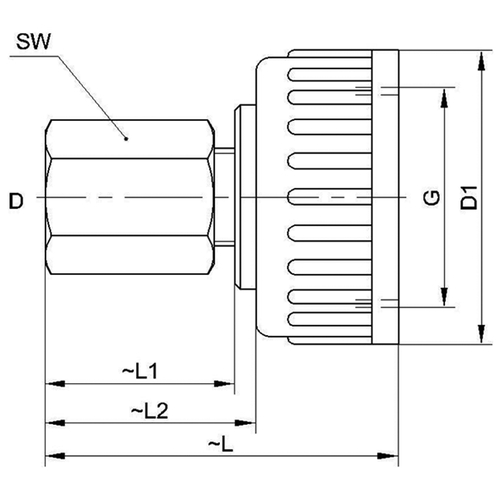

Artikel	Rohr Außen-Ø mm	Innengewinde	D1 mm	L mm	L2 mm	SW mm	Werkstoff	Einheit Stück	Preis Euro*
341557	6	G 3/4"	38	53	31	17	PP	2	120,00
341558	8	G 3/4"	38	53	31	19	PP	2	130,00
341559	10	G 3/4"	38	56	34	22	PP	2	134,00
341560	12	G 3/4"	38	59	37	24	PP	2	176,00
341561	6	G 1"	46	55	31	17	PP	2	130,00
341562	8	G 1"	46	55	31	19	PP	2	138,00
341563	10	G 1"	46	58	34	22	PP	2	142,00
341564	12	G 1"	46	61	37	24	PP	2	180,00
341565	14	G 1"	46	61	37	27	PP	2	210,00
341566	16	G 1"	46	61	37	32	PP	2	232,00
341567	10	G 1 1/4"	56	61	34	22	PP	1	78,00
341568	12	G 1 1/4"	56	64	37	24	PP	1	94,00
341569	14	G 1 1/4"	56	64	37	27	PP	1	106,00
341570	16	G 1 1/4"	56	64	37	32	PP	1	120,00
341571	18	G 1 1/4"	56	70	43	32	PP	1	156,00
341572	20	G 1 1/4"	56	70	43	32	PP	1	172,00
341573	12	G 1 1/2"	66	68	37	24	PP	1	100,00
341574	14	G 1 1/2"	66	68	37	27	PP	1	110,00
341575	16	G 1 1/2"	66	68	37	32	PP	1	142,00
341576	18	G 1 1/2"	66	74	43	32	PP	1	164,00
341577	20	G 1 1/2"	66	74	43	32	PP	1	176,00
341578	22	G 1 1/2"	66	77	46	41	PP	1	176,00
341579	24	G 1 1/2"	66	77	46	41	PP	1	190,00
341580	25	G 1 1/2"	66	78	47	41	PP	1	190,00
341581	6	G 3/4"	38	53	31	17	PVDF	1	112,00
341582	8	G 3/4"	38	53	31	19	PVDF	1	134,00
341583	10	G 3/4"	38	56	34	22	PVDF	1	156,00
341584	12	G 3/4"	38	59	37	24	PVDF	1	172,00
341585	6	G 1"	46	55	31	17	PVDF	1	116,00
341586	8	G 1"	46	55	31	19	PVDF	1	138,00
341587	10	G 1"	46	58	34	22	PVDF	1	160,00
341588	12	G 1"	46	61	37	24	PVDF	1	176,00
341589	14	G 1"	46	61	37	27	PVDF	1	210,00
341590	16	G 1"	46	61	37	32	PVDF	1	220,00
341591	10	G 1 1/4"	56	61	34	22	PVDF	1	164,00
341592	12	G 1 1/4"	56	64	37	24	PVDF	1	176,00
341593	14	G 1 1/4"	56	64	37	27	PVDF	1	210,00
341594	16	G 1 1/4"	56	64	37	32	PVDF	1	224,00
341595	18	G 1 1/4"	56	70	43	32	PVDF	1	228,00
341596	20	G 1 1/4"	56	70	43	32	PVDF	1	250,00
341597	12	G 1 1/2"	66	68	37	24	PVDF	1	190,00
341598	14	G 1 1/2"	66	68	37	27	PVDF	1	224,00
341599	16	G 1 1/2"	66	68	37	32	PVDF	1	232,00
341600	18	G 1 1/2"	66	74	43	32	PVDF	1	240,00
341601	20	G 1 1/2"	66	74	43	32	PVDF	1	258,00
341602	22	G 1 1/2"	66	77	46	41	PVDF	1	284,00
341603	24	G 1 1/2"	66	77	46	41	PVDF	1	304,00
341604	25	G 1 1/2"	66	78	47	41	PVDF	1	304,00
341605	6	G 3/4"	38	53	31	17	PFA	1	120,00
341606	8	G 3/4"	38	53	31	19	PFA	1	156,00
341607	10	G 3/4"	38	56	34	22	PFA	1	164,00
341608	12	G 3/4"	38	59	37	24	PFA	1	198,00
341609	6	G 1"	46	55	31	17	PFA	1	126,00
341610	8	G 1"	46	55	31	19	PFA	1	146,00
341611	10	G 1"	46	58	34	22	PFA	1	168,00
341612	12	G 1"	46	61	37	24	PFA	1	202,00
341613	14	G 1"	46	61	37	27	PFA	1	224,00
341614	16	G 1"	46	61	37	32	PFA	1	314,00
341615	10	G 1 1/4"	56	61	34	22	PFA	1	168,00
341616	12	G 1 1/4"	56	64	37	24	PFA	1	202,00
341617	14	G 1 1/4"	56	64	37	27	PFA	1	224,00
341618	16	G 1 1/4"	56	64	37	32	PFA	1	318,00
341619	18	G 1 1/4"	56	70	43	32	PFA	1	344,00
341620	20	G 1 1/4"	56	70	43	32	PFA	1	348,00
341621	12	G 1 1/2"	66	68	37	24	PFA	1	206,00
341622	14	G 1 1/2"	66	68	37	27	PFA	1	236,00
341623	16	G 1 1/2"	66	68	37	32	PFA	1	330,00
341624	18	G 1 1/2"	66	74	43	32	PFA	1	348,00
341625	20	G 1 1/2"	66	74	43	32	PFA	1	370,00
341626	22	G 1 1/2"	66	77	46	41	PFA	1	400,00
341627	24	G 1 1/2"	66	77	46	41	PFA	1	438,00
341628	25	G 1 1/2"	66	78	47	41	PFA	1	438,00
