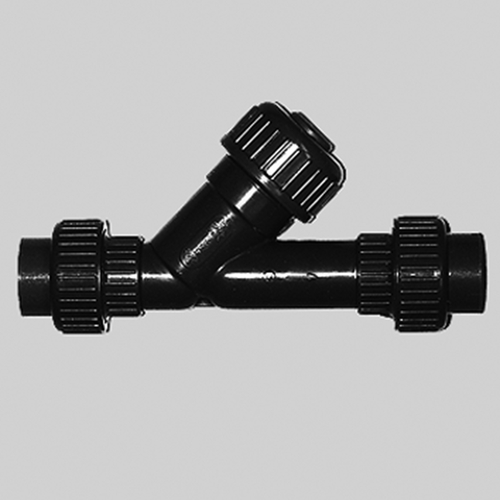

Rückschlagventil (Schrägsitz) aus PVC-U mit Verschraubungen

Produktspezifikation Die Rückschlagventile sind für den Einbau in PVC-U... mehr

Produktspezifikation

Die Rückschlagventile sind für den Einbau in PVC-U-Rohrleitungen nach DIN 8062 und für Fittings nach DIN 8063 entwickelt, mit komplettem Anschluss-Satz geliefert.

Technische Spezifikation

Werkstoff Ventilteile: PVC-U (Polyvinylchlorid, hart)

Der Werkstoff enthält keine Weichmacher und entspricht den Empfehlungen des Bundesgesundheitsamtes (Bundesgesundheitsblatt 1964, Nr. 23).

Max. Betriebsdruck: 6 bar bei +20 °C

Komplett mit Anschluss-Satz: Beidseitig Anschlussmuttern, Einlegeteile und Einschraubteile aus PVC-U (Polyvinylchlorid, hart), beidseitige Runddichtringe aus FPM (Fluorkautschuk).

Allgemeine Information Einsatz in der Verfahrens- und Prozesstechnik, chemische Industrie,... mehr

Allgemeine Information

Einsatz in der Verfahrens- und Prozesstechnik, chemische Industrie, Chemikalien-Transport, Entschwefelung- und Entstickungsanlagen, Abwasserreinigung, Wasseraufbereitung, Umwelttechnologie und Hygiene- und Sanitärtechnik.

Auf den genannten Gebieten dienen sie als Absperr-, Sicherungs- und Reinigungsorgane an Behältern, Rohrleitungen und Pumpenanlagen.

Schrägsitzventile aus Kunststoff mit hervorragender Beständigkeit gegenüber chemisch aggressiven und korrosiven Medien.

Leckagefreie Absperrung von flüssigen und gasförmigen Medien.

Ventilgehäuse spritzgegossen.

Alle mit dem Medium in Berührung stehenden Ventilteile aus Kunststoffen, die eine hohe Beständigkeit gegen chemische Einflüsse aufweisen. Sie eignen sich insbesondere dort, wo aggressive Medien abzusperren und zu fördern sind.

Gehäuse Werkstoff: PVC-U, PP oder PVDF

Anschlussart:

Beidseitige Verschraubung. Die Verschraubungen enthalten Runddichtungen, Einlegeteile, Einschraubteile (PVC-Ventile) und Überwurfmuttern. Die Ventile werden als Kompletteinheit mit der Verschraubung geliefert. Zur Fixierung an Rohre besitzen die Ventile Endstutzen.

Der Anschluss an Rohrleitungen erfolgt bei den PVC-Ventilen beim ersten Einsatz durch Verkleben der Anschluss-Stutzen mit dem Rohr, bei den Ausführungen PP und PVDF verschweißt man Stutzen und Rohr. Sind die Ventile einmal fest an Rohren fixiert, so können diese jederzeit durch Lösen der Verschraubung aus den Leitungen entfernt werden.

Rückschlagventile:

Der O-Ring wird bei den Ausführungen PP und PVDF mit einer Feder belastet

Sie werden in Rohrleitungen technischer oder sanitärer Anlagen eingesetzt, für den Fall, dass Medium verfahrensbedingt nur in einer Richtung fließen darf.

Chemische Widerstandsfähigkeit der verwendeten Werkstoffe:

PVC-U (Polyvinylchlorid, hart): Widerstandsfähig gegen die meisten Laugen, Säuren, Salzlösungen und mit Wasser mischbaren organischen Verbindungen. Nicht widerstandsfähig gegen aromatische und chlorierte Kohlenwasserstoffe.

Polybuten: Widerstandsfähig gegen wässrige Lösungen von Säuren, Salzen und Laugen sowie einer großen Zahl organischer Lösungsmittel. Nicht widerstandsfähig gegen konzentrierte oxidierende Säuren.

PVDF (Polyvinylidenfluorid): Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische und aromatische (Chlor-) Kohlenwasserstoffe, Halogene und Alkohole. Nur bedingt widerstandsfähig gegen Ketone, Ester, Ether, bzw. nicht verwendbar für organische Basen und Alkalien.

PTFE (Polytetrafluorethylen): PTFE ist gegenüber den meisten Chemikalien beständig

FPM (Fluorkautschuk): Hohe chemische Widerstandsfähigkeit in allen Arten von Lösungsmitteln. Nicht geeignet für Heißdampf, organische Säuren und starke Basen.

PP (Polypropylen): Widerstandsfähig gegen wässrige Lösungen von Säuren, Salzen und Laugen sowie einer großen Zahl organischer Lösungsmittel. Nicht widerstandsfähig gegen konzentrierte, oxidierende Säuren.

FEP (Fluorethylenpropylen): FEP ist gegenüber den meisten Chemikalien beständig.

Max. Temperatur:

PVC-U bis +60 °C, Polybuton bis +90 °C, PVDF bis +100 °C, PTFE bis +250 °C, FPM bis +150 °C, PP bis +90 °C, FEP bis +150 °C

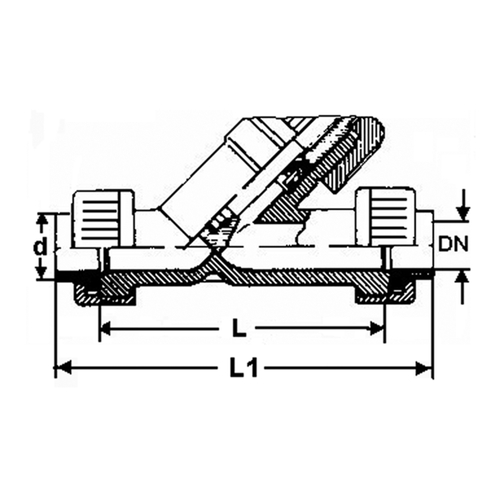

Artikel Bild d
mm
NW
mm
L
mm
L1
mm
Einheit
Stück
Preis
Euro*
Kaufen
303418
20 15 130 168 1 144,00
303419
25 20 150 194 1 153,00
303420
32 25 160 210 1 175,00
303421
40 32 180 238 1 201,00
303422
50 40 200 268 1 254,00
303423
63 50 230 312 1 288,00
