Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend

Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend

Produktspezifikation Weibliche Kupplungshälfte. Mit Absperrung und Schlauchtülle;... mehr

Menü schließen

Produktspezifikation

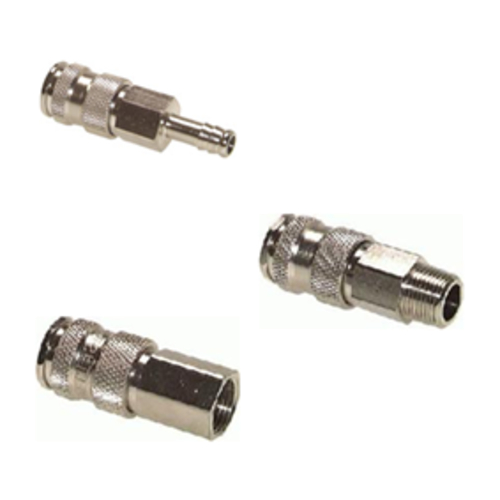

Weibliche Kupplungshälfte. Mit Absperrung und Schlauchtülle; Außen- bzw. Innengewinde für Leitungsverbindung. Kombinierbar mit allen männlichen zweiseitig absperrenden Kupplungshälften der Nennweite 7,4 mm.

Allgemeine Information Kupplungen Die zweiteiligen Verbinder aus Metall werden in Edelstahl... mehr

Menü schließen

Allgemeine Information Kupplungen

Die zweiteiligen Verbinder aus Metall werden in Edelstahl oder Messing geliefert. Erhältlich sind diese in den Ausführungsformen einseitig und zweiseitig absperrend. Es können immer nur Kupplung (Mutterteil) und Stecker (Vaterteil) einer Ausführungsform und Nennweite miteinander kombiniert werden.

Allgemeine Information Schnellverschlusskupplungen aus Edelstahl

THOMAFLUID^®-Schnellverschlusskupplungssysteme eignen sich hervorragend zum Trennen und Verbinden von Schläuchen, Geräten usw. Durch die Einhandbedienung sämtlicher Schnellverschlusskupplungen ist ein Kuppeln bzw. Entkuppeln auch an schwer zugänglichen Stellen möglich. Durch das Eindrücken des Steckers in die Schnellverschlusskupplung öffnet sich automatisch das Ventil und das Medium strömt zur Verbraucherstelle. Beim Entkuppeln schließt sich das Ventil in der Schnellverschlusskupplung automatisch.

Zu einer kompletten betriebsbereiten Schnellverschlusskupplung gehört ein Kupplungs- sowie ein Steckerteil.

Die Kupplungssysteme können in zwei Ausführungen geliefert werden:

Einseitig absperrend: alle Kupplungsteile werden mit Ventil zur Absperrung geliefert; alle Steckerteile werden ohne Ventil geliefert.

Zweiseitig absperrend: alle Kupplungsteile und alle Steckerteile werden mit Ventil zur Absperrung geliefert.

(Kupplungselemente einer Ausführungsart können nicht mit Elementen der anderen Art kombiniert werden)

Werkstoff:

Gehäuse: Edelstahl 1.4305

Dichtung: FPM (Fluorkautschuk)

Federn, Sprengringe: Edelstahl 1.4034

Entriegelungshülse: Edelstahl 1.4305

Ventil: Edelstahl 1.4310

Kugeln: Edelstahl 1.4401

Farbe: silber

Nennweite: 2,7; 5; 7,4 und 7,8 mm

Temperaturbereich: -40 bis +200 °C

Max. Betriebsdruck: 70 bar bei +20 °C

Artikel	Bild	Anschluss	Länge mm	Einheit Stück	Preis Euro*

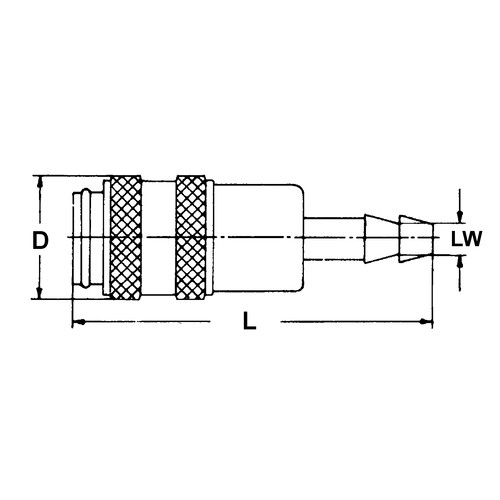

51103	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	Tülle 6 mm	73	1	398,00

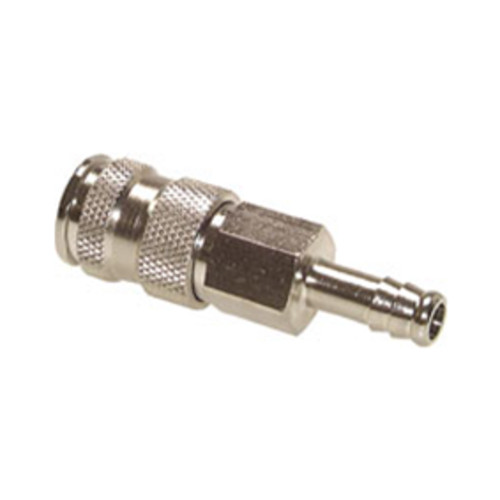

51104	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	Tülle 8 mm	73	1	398,00
51105	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	Tülle 9 mm	73	1	398,00
51106	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	Tülle 10 mm	73	1	398,00
51107	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	Tülle 13 mm	73	1	414,00
51067	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	A-Gewinde G 1/4"	60	1	388,00

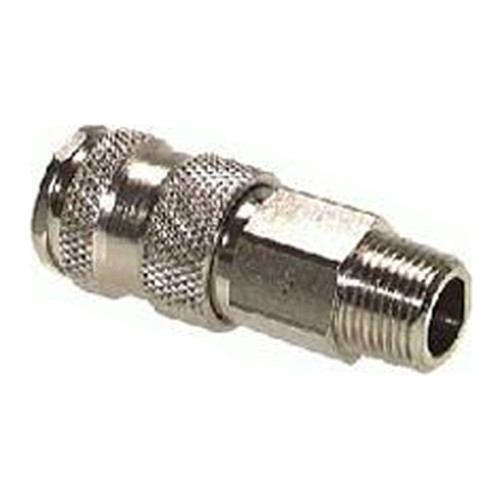

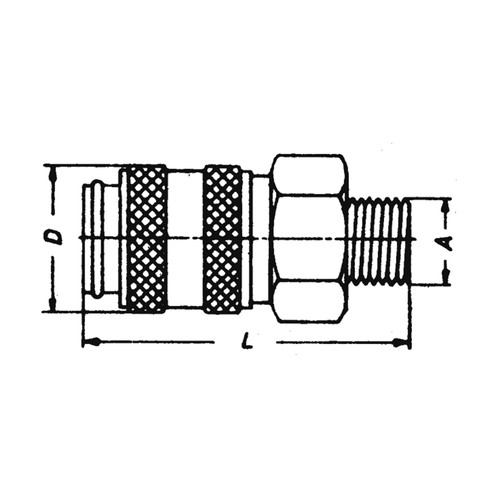

51068	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	A-Gewinde G 3/8"	60	1	388,00
51069	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	A-Gewinde G 1/2"	65	1	388,00
51085	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	I-Gewinde G 1/4"	56	1	388,00

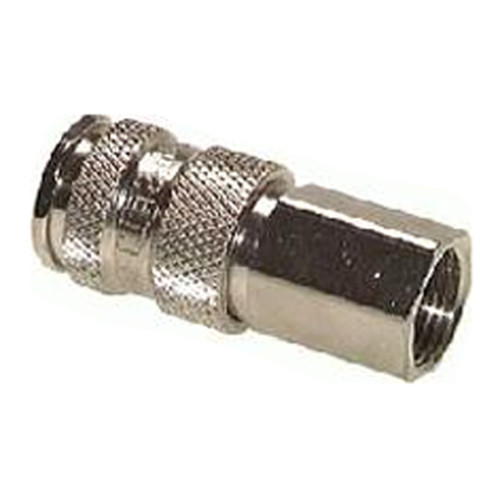

51086	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	I-Gewinde G 3/8"	56	1	388,00

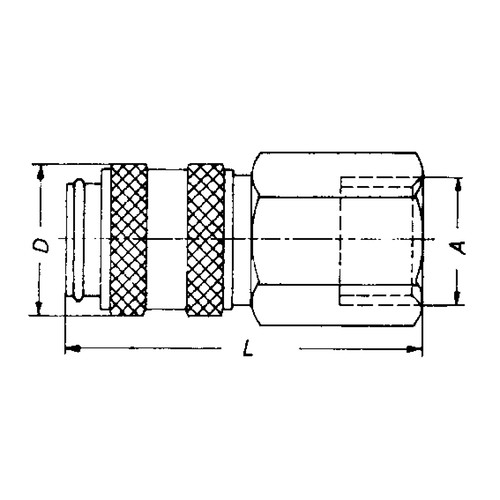

51087	Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend Schnellverschlusskupplung aus Edelstahl, NW 7,4 mm - zweiseitig absperrend	I-Gewinde G 1/2"	58	1	414,00
