3/2-Wege-Reinstmedien-Magnetventil aus PEEK - mikro
Einsatzgebiet
Zum Öffnen, Sperren, Dosieren, Mischen, Umleiten und Verteilen kleiner Volumina.
Produktspezifikation
Hochleistungsventil für aggressive Medien und Gase, mit Ausnahme von konz. Schwefelsäure und Salpetersäure
Trennung von Magnetsystem und Medienraum, sichergestellt durch hermetisch abschließende Trennmembran, somit kommt das Medium nur mit dem Ventilgehäuse und der Membran in Berührung
Ventil für Inspektionszwecke demontierbar
Kleines Innenvolumen
Dem Verschleiß ausgesetzte Bauteile sind mit selbst schmierendem Material auf PTFE-Basis beschichtet.
Medienanschlüsse als Schlauchtüllen ausgelegt oder als Innengewinde
Ventil ungeeignet zum Absperren gefährlicher Flüssigkeiten der Gruppe 1 (Art. 3, Par. 3 der EG Richtlinie 97/23 - Druckbehälterverordung)
Technische Spezifikation
Kv-Wert: 0,03 m3/h
Max. Medientemperatur: -10 bis +100 °C
Max. Umgebungstemperatur: -10 bis +60 °C
Isolierklasse: F (155 °C)
Max. Betriebsdruck: 3 bar bei +20 °C
Öffnungszeit: ≈20 ms
Schließzeit: ≈30 ms (EPDM); ≈60 ms (FPM); ≈90 ms (FFKM)
Leitungsanschluss:

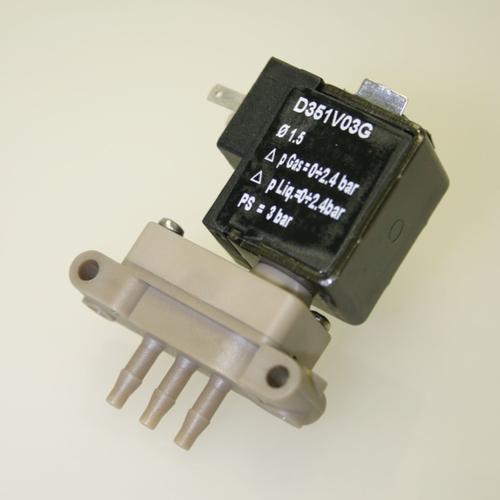

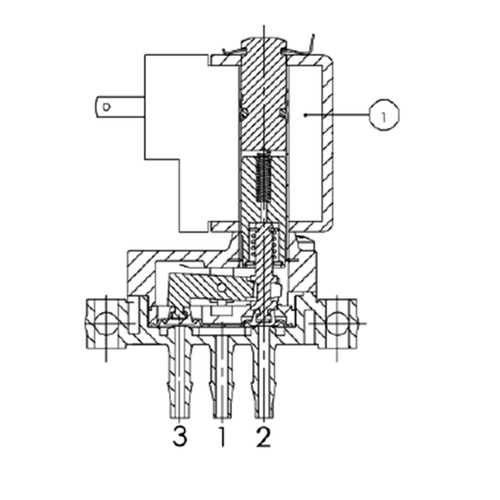

Typ A: mit Tülle für Schläuche Innen-Ø 2,2 bis 2,8 mm

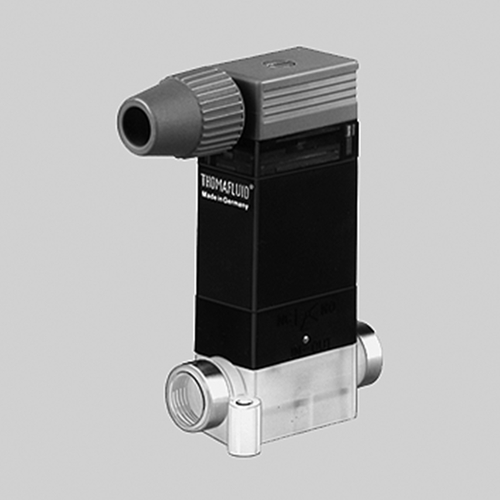

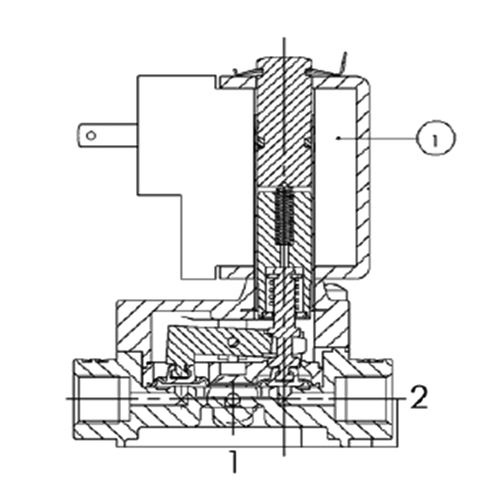

Typ B: mit Innengewinde UNF 1/4"-28
Einschaltdauer: 100 %
Funktion: stromlos geschlossen (NC)
Schutzart: IP 65 (EN 60529) mit Mikrostecker
Elektr. Anschluss: Mikrostecker DIN 46340
Artikel | Bild |
NW mm
|
Spannung Volt
|
Werkstoff Dichtung | Typ |
Einheit Stück
|
Preis Euro* |
Kaufen |
---|---|---|---|---|---|---|---|---|
339799 |
|
1,5 | 12= | EPDM | A | 1 | 206,00 | |
339800 |
|
1,5 | 12= | FPM | A | 1 | 206,00 | |
339801 |
|
1,5 | 12= | FFKM | A | 1 | 351,00 | |
339802 |
|
1,5 | 24= | EPDM | A | 1 | 206,00 | |
339803 |
|
1,5 | 24= | FPM | A | 1 | 206,00 | |
339804 |
|
1,5 | 24= | FFKM | A | 1 | 351,00 | |
339805 |
|
1,5 | 12= | EPDM | B | 1 | 206,00 | |
339806 |
|
1,5 | 12= | FPM | B | 1 | 206,00 | |
339807 |
|
1,5 | 12= | FFKM | B | 1 | 351,00 | |
339809 |
|
1,5 | 24= | FPM | B | 1 | 206,00 | |
339810 |
|
1,5 | 24= | FFKM | B | 1 | 351,00 |
