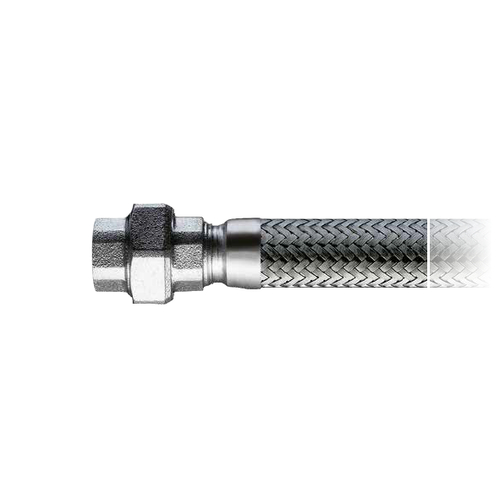

Edelstahl-Druckschlauch mit Gewindeanschlüssen

Produktspezifikation Ringwellschlauch aus Edelstahl 1.4404 mit 1-facher... mehr

Produktspezifikation

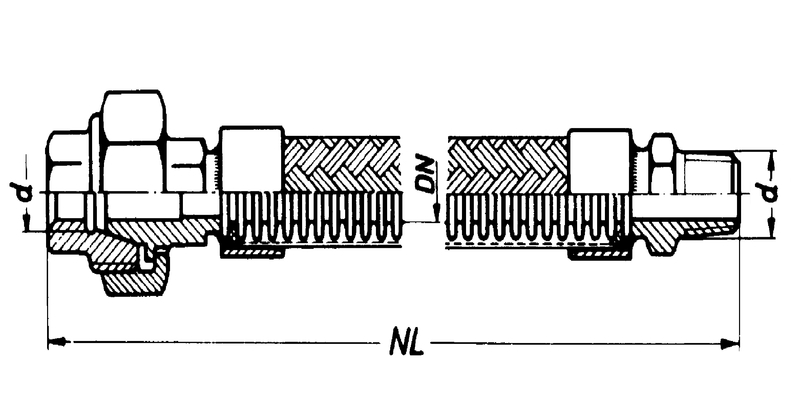

Ringwellschlauch aus Edelstahl 1.4404 mit 1-facher Edelstahl-Drahtumflechtung 1.4301 sowie beidseitigen Endhülsen.

Einerseits Sechskantnippel mit Außengewinde aus Edelstahl 1.4571 (hartgelötet).

Andererseits konisch dichtende Verschraubung aus Edelstahl 1.4571 mit Innengewinde (hartgelötet), jeweils mit Whitworth-Rohrgewinde DIN 2999 (ISO 7/1).

Technische Spezifikation

Werkstoff: Edelstahl 1.4404

Temperaturbereich: -10 bis +300 °C

Max. Betriebsdruck: 25 bar bei +20 °C

Regelwerk: DIN-DVGW Prüfzeichen, zulässiger Betriebsdruck max. 4 bar, auf Wunsch möglich

Allgemeine Information Wellschläuche sind dünnwandige zylindrische Bauteile mit... mehr

Allgemeine Information

Wellschläuche sind dünnwandige zylindrische Bauteile mit einer Wellenstruktur in ihrer Mantelfläche. Technisch sind die Ringwellschläuche den gebräuchlichen Wendelwellschläuchen überlegen. Ihre Profilausrichtung senkrecht zur Schlauchachse ermöglicht eine ungestörte Anbindung der Anschlussarmatur und erhöht so die Prozesssicherheit bei der Konfektionierung und im Betrieb. Außerdem entstehen bei Ringwellschläuchen bei Drucksteigerungen oder Druckstößen keine Torsionsspannungen. Daher werden heute bevorzugt Ringwellschläuche eingesetzt.

Durch ihre Wellenstruktur sind Metallschläuche biegeweich und gleichzeitig druckfest. Sie sind dicht, temperatur- und korrosionsbeständig sowie torsionssteif und werden z.B.

zum Leiten von Flüssigkeiten und Gasen unter Druck, als Vakuumleitung, als preiswertes, flexibles Verbindungselement zur Aufnahme von Bewegungen, Wärmedehnungen und/oder Schwingungen sowie als Abfüllschlauch verwendet.

Bei sachgerechter Auslegung sind die Metallschläuche robuste und nahezu wartungsfreie Bauteile mit großer Betriebssicherheit und hoher Lebensdauer.

Zum anzeigen der Varianten bitte im Querformat benutzen.
Artikel Bild NW
mm
Innengewinde Außengewinde Länge
mm
Einheit
Stück
Preis
Euro*
Kaufen
13958
8 R 1/4" R 1/4" 500 1 110,00
13959
8 R 1/4" R 1/4" 750 1 131,00
13960
8 R 1/4" R 1/4" 1.000 1 151,00
13961
10 R 3/8" R 3/8" 300 1 100,00
13962
10 R 3/8" R 3/8" 500 1 116,00
13963
10 R 3/8" R 3/8" 750 1 136,00
13964
10 R 3/8" R 3/8" 1.000 1 156,00
13965
10 R 3/8" R 3/8" 1.500 1 182,00
13966
12 R 1/2" R 1/2" 300 1 105,00
13967
12 R 1/2" R 1/2" 400 1 113,00
13968
12 R 1/2" R 1/2" 500 1 121,00
13969
12 R 1/2" R 1/2" 600 1 131,00
13983
12 R 1/2" R 1/2" 700 1 141,00
13984
12 R 1/2" R 1/2" 800 1 151,00
13985
12 R 1/2" R 1/2" 1.000 1 167,00
13986
12 R 1/2" R 1/2" 1.500 1 174,00
13987
12 R 1/2" R 1/2" 2.000 1 213,00
13988
20 R 3/4" R 3/4" 300 1 141,00
13989
20 R 3/4" R 3/4" 500 1 162,00
13990
20 R 3/4" R 3/4" 600 1 172,00
13991
20 R 3/4" R 3/4" 700 1 182,00
13992
20 R 3/4" R 3/4" 800 1 187,00
13993
20 R 3/4" R 3/4" 1.000 1 220,00
13994
20 R 3/4" R 3/4" 1.500 1 228,00
13995
20 R 3/4" R 3/4" 2.000 1 277,00
13996
25 R 1" R 1" 300 1 167,00
13997
25 R 1" R 1" 500 1 192,00
13970
25 R 1" R 1" 600 1 197,00
13971
25 R 1" R 1" 700 1 202,00
13972
25 R 1" R 1" 800 1 208,00
13973
25 R 1" R 1" 1.000 1 213,00
13974
25 R 1" R 1" 1.500 1 238,00
13975
25 R 1" R 1" 2.000 1 284,00
13976
32 R 1 1/4" R 1 1/4" 500 1 192,00
13977
32 R 1 1/4" R 1 1/4" 700 1 215,00
13978
32 R 1 1/4" R 1 1/4" 800 1 228,00
13979
32 R 1 1/4" R 1 1/4" 1.000 1 233,00
13980
32 R 1 1/4" R 1 1/4" 1.500 1 284,00
13981
40 R 1 1/2" R 1 1/2" 500 1 218,00
13982
40 R 1 1/2" R 1 1/2" 800 1 287,00
13998
40 R 1 1/2" R 1 1/2" 1.000 1 315,00
13999
40 R 1 1/2" R 1 1/2" 1.500 1 366,00
