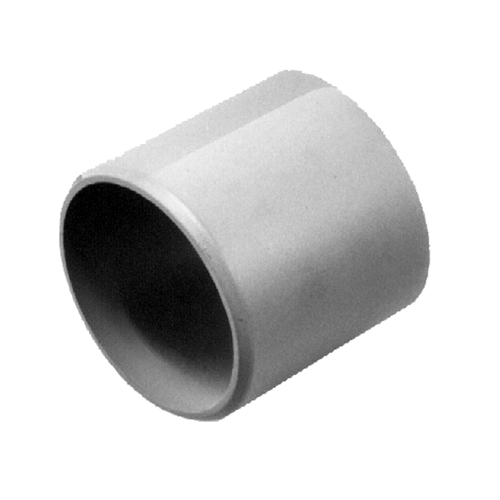

Gleitlagerbuchse aus Polyamid - ohne Bund

Keine zusätzlichen Informationen verfügbar.
Allgemeine Information Einbaufertige Kunststoff-Gleitlagerbuchse. Trockenlauf möglich... mehr

Allgemeine Information

Einbaufertige Kunststoff-Gleitlagerbuchse.

Trockenlauf möglich bei geringer Gleitgeschwindigkeit.

Ausführung als Buchse ohne Bund oder als Bundbuchse.

Für Wellendurchmesser bis 60 mm.

Für niedrige Drehzahl ungeschmiert oder mittlere Drehzahl geschmiert.

Sehr verschleißarm bei glatten Wellen und ausreichender Schmierung.

Geräusch- und schwingungsdämpfend.

Nach dem Einpressen in eine H7-Bohrung beträgt die Innendurchmesser-Toleranz ca. E10.

Werkstoff: PA 6.6 (Polyamid 6.6, Spritzguss)

PV-Wert: bis zu. 0,34 MPa x m/s, abhängig von Gleitgeschwindigkeit und Lagertemperatur

Dyn. Lagerbelastung: max. 18 N/mm2, abhängig von Gleitgeschwindigkeit und Lagertemperatur

Max. Umfangsgeschwindigkeit: 2 m/s, abhängig von der Flächenpressung

Temperaturbereich: -40 bis +80 °C

Lagerspiel: 0,01 mm pro mm Wellen-Ø

Welle (empfohlen): Toleranz h9, Rauheit Ra max. 1,3, Festigkeit min. 650 N/mm²

Toleranzen d1-Ø (u.A.=unteres Abmaß, o.A.=oberes Abmaß)

8 mm: u.A.: +0,06 mm; o.A.: +0,10 mm

10 mm: u.A.: +0,08 mm; o.A.: +0,12 mm

12 mm: u.A.: +0,10 mm; o.A.: +0,14 mm

15 mm: u.A.: +0,12 mm; o.A.: +0,18 mm

16 mm: u.A.: +0,13 mm; o.A.: +0,19 mm

20 mm: u.A.: +0,16 mm; o.A.: +0,23 mm

25 mm: u.A.: +0,18 mm; o.A.: +0,25 mm

28 mm: u.A.: +0,20 mm; o.A.: +0,28 mm

30 mm: u.A.: +0,21 mm; o.A.: +0,30 mm

32 mm: u.A.: +0,22 mm; o.A.: +0,32 mm

40 mm: u.A.: +0,24 mm; o.A.: +0,36 mm

50 mm: u.A.: +0,30 mm; o.A.: +0,43 mm

54 mm: u.A.: +0,32 mm; o.A.: +0,46 mm

60 mm: u.A.: +0,34 mm; o.A.: +0,48 mm

Toleranzen d2-Ø (o.A.=oberes Abmaß)

14 mm: o.A.: +0,10 mm

20 mm: o.A.: +0,12 mm

26 mm: o.A.: +0,14 mm

32 mm: o.A.: +0,15 mm

40 mm: o.A.: +0,18 mm

50 mm: o.A.: +0,20 mm

62 mm: o.A.: +0,22 mm

70 mm: o.A.: +0,24 mm

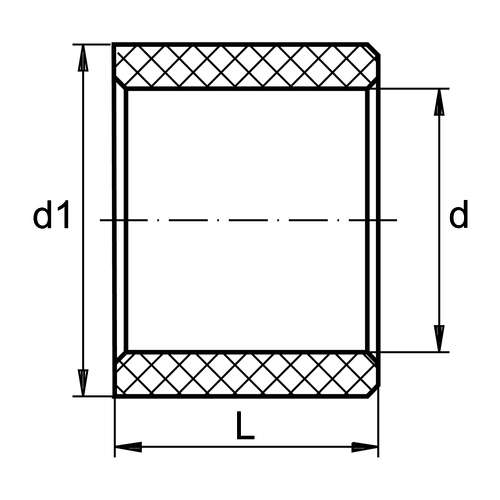

Artikel Bild d
mm
d1
mm
L
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
706535
8 12 10 1 5 15,00
706536
8 12 10 1 10 25,00
706537
8 14 10 1,3 5 20,00
706538
8 14 10 1,3 10 30,00
706539
10 12 10 0,5 5 15,00
706540
10 12 10 0,5 10 20,00
706541
10 14 10 1 5 20,00
706542
10 14 10 1 10 35,00
706543
10 16 10 1,5 5 20,00
706544
10 16 10 1,5 10 30,00
706545
12 14 10 0,7 5 15,00
706546
12 14 10 0,7 10 25,00
706547
12 16 10 1 5 20,00
706548
12 16 10 1 10 25,00
706549
12 18 14 1 5 20,00
706550
12 18 14 1 10 30,00
706551
15 20 15 2,5 5 20,00
706552
15 20 15 2,5 10 30,00
706553
15 22 15 3,5 5 20,00
706554
15 22 15 3,5 10 30,00
706555
15 25 15 5,5 5 25,00
706556
15 25 15 5,5 10 35,00
706557
16 20 15 2 5 20,00
706558
16 20 15 2 10 30,00
706559
16 22 15 3,2 5 20,00
706560
16 22 15 3,2 10 30,00
706561
16 24 15 4,2 5 20,00
706562
16 24 15 4,2 10 35,00
706563
20 24 15 2,5 5 20,00
706564
20 24 15 2,5 10 30,00
706565
20 25 15 3 5 20,00
706566
20 25 15 3 10 30,00
706567
20 26 20 5 5 20,00
706568
20 26 20 5 10 35,00
706569
20 28 20 7 5 25,00
706570
20 28 20 7 10 35,00
706571
20 30 20 9 5 25,00
706572
20 30 20 9 10 35,00
706573
25 30 20 5 5 20,00
706574
25 30 20 5 10 30,00
706575
25 30 32 7,8 5 25,00
706576
25 30 32 7,8 10 35,00
706577
25 32 20 7 5 25,00
706578
25 32 20 7 10 35,00
706579
25 35 20 10,5 5 25,00
706580
25 35 20 10,5 10 40,00
706581
28 32 20 4,2 5 20,00
706582
28 32 20 4,2 10 30,00
706583
28 38 19 11,2 5 30,00
706584
28 38 19 11,2 10 40,00
706585
30 35 20 5,7 5 25,00
706586
30 35 20 5,7 10 35,00
706587
30 36 30 10,5 5 25,00
706588
30 36 30 10,5 10 40,00
706589
30 40 30 18 5 30,00
706590
30 40 30 18 10 45,00
706591
32 36 30 7,5 5 25,00
706592
32 36 30 7,5 10 35,00
706593
32 40 30 15,5 5 30,00
706594
32 40 30 15,5 10 40,00
706595
40 45 40 14,5 5 35,00
706596
40 45 40 14,5 10 50,00
706597
40 48 40 25 5 45,00
706598
40 48 40 25 10 70,00
706599
40 50 40 32 5 50,00
706600
40 50 40 32 10 75,00
706601
50 56 50 43 5 50,00
706602
50 56 50 43 10 70,00
706603
50 60 50 48,5 5 55,00
706604
50 60 50 48,5 10 85,00
706605
54 62 60 48,5 5 55,00
706606
54 62 60 48,5 10 85,00
706607
60 70 60 68 5 80,00
706608
60 70 60 68 10 120,00
