NBR-Flachdichtungen

Einsatzgebiet Sehr gut einsetzbar: Bei mechanischer Beanspruchung Mineralölen, Fetten... mehr

Einsatzgebiet

Sehr gut einsetzbar:

Bei mechanischer Beanspruchung Mineralölen, Fetten und Wachsen (d.h. auch Motoröle), Kraftstoffe.

Nicht einsetzbar:

Konz. Säuren (z.B. Salpetersäure, Ameisensäure), konz. oxidierenden Medien (z.B. Peressigsäure), aromatische und chlorierte Kohlenwasserstoffe.

Produktspezifikation

Gute Wärmebeständigkeit

Der Acrylnitrilgehalt ist so gewählt, dass der Werkstoff die optimale Kombination aus chemischer Beständigkeit und Kälteflexibilität zeigt

Gute Mineralöl- und Treibstoffbeständigkeit sowie beste Resistenz gegenüber pflanzlichen und tierischen Ölen, Silikonen, wie auch verdünnten Säuren und Laugen bei Raumtemperatur

In aromatischen und chlorierten Kohlenwasserstoffen tendiert NBR zur Quellung

Technische Spezifikation

Werkstoff: NBR (Acrylnitril-Butadien-Kautschuk)

Farbe: schwarz

Vernetzung: peroxidisch

Shore-Härte A: 65° ±5° (Messung an der Prüfplatte) (DIN 53505)

Temperaturbereich: -20 bis +100 °C

Dichte: ca. 1,35 g/cm3 (DIN 53505)

Reißfestigkeit: >5 MPa (DIN 53504)

Bruchdehnung: >200 % (DIN 53504)

Allgemeine Information Flachdichtungen werden in der Regel als Ringe gestanzt. Bei... mehr

Allgemeine Information

Flachdichtungen werden in der Regel als Ringe gestanzt. Bei diffizileren Geometrien werden die Ringe oftmals geplottert oder mittels Wasserstrahl geschnitten. Ringe werden durch die Abmessungen des Innen- und Außendurchmessers sowie der Gesamtdicke des Rings definiert, häufig jedoch auch durch Nenndurchmesser und Druckstufe nach DIN 2690, 2691 (oder 2692). Im Sinne der Harmonisierung von Normen wurden diese früheren Flachdichtungsnormen in der in einer EU Norm zusammengefasst: DIN.

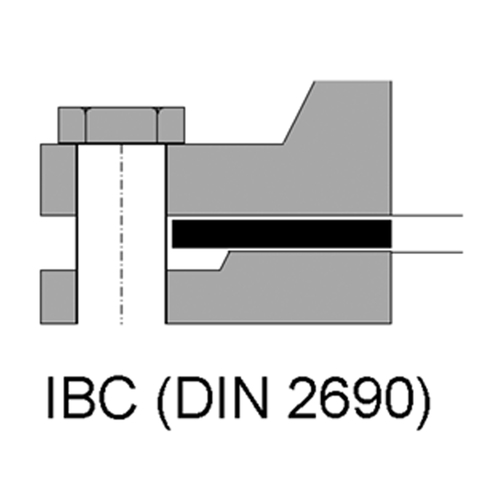

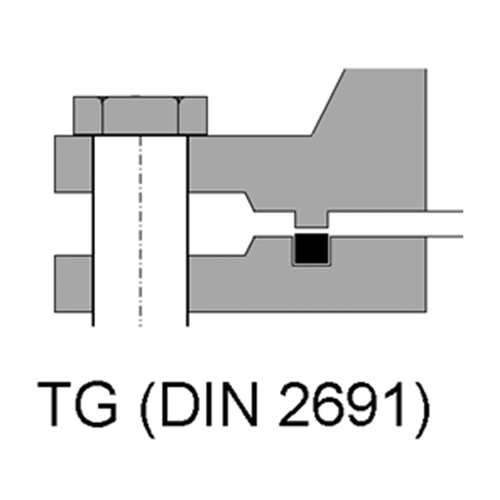

EN 1514-1. Um dennoch die einzelnen Formen abbilden zu können wurden folgende Unterbeschreibungen eingeführt: frühere DIN 2690: jetzt EN 1514-1 Form IBC für glatte Flansche; frühere DIN 2691: jetzt EN 1514-1 Form TG für Flansche mit Nut und Feder.

Vorteile zu anderen Dichtelementen:

Symmetrischer Querschnitt, einfache kompakte Ausführung, leichter Einbau, große Werkstoffauswahl, Nuten nicht zwingend erforderlich.

Häufigste Anwendung: Flanschabdichtung gegen flüssige bzw. gasförmige Medien. Ausschließlich statisch bzw. quasistatisch anzuwenden.

Weitere Anwendungen: Gehäuse-, Deckelabdichtungen.

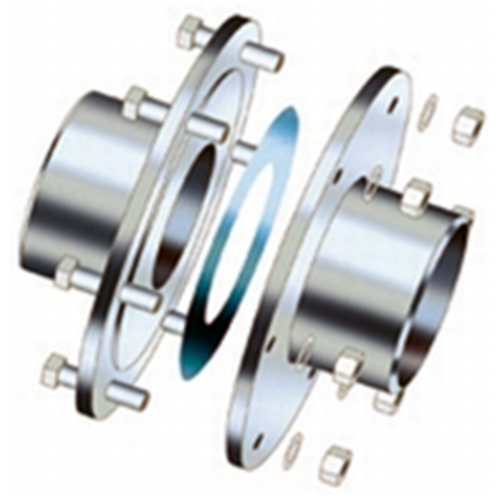

Wirkungsweise: Die Flachdichtung wird beim Einbau axial verpresst. Um Leckagefreiheit zu erlangen, muss die axiale Presskraft größer sein, als die Summe aller Kräfte, die radial darauf wirken. Querschnittsleckage, also die Leckage, die durch das Dichtungsmaterial diffundiert, wird durch die Auswahl des richtigen Materials minimiert. Eine optimale Verpressung der Flachdichtung verhindert Oberflächenleckage, d.h. Leckage, welche zwischen Flansch und Dichtung entsteht.

Materialien für spezielle Anforderungen:

Diese Flachdichtungen sind speziell für den Einsatz in verfahrenstechnischen Prozessen die den Anforderungen der TA-Luft genügen müssen.

Form IBC für glatte Flansche: DN 10 bis 200, PN 2,5 bis 63

Form TG für Flansche mit Nut und Feder: DN 10 bis 200, PN 10 bis 160

Herstellung:

Nach modernsten Fertigungseinrichtungen, mit einem optimalen Werkzeugpark, für schnelles und flexibles Handeln, Rückverfolgbarkeit der Materialien ist gewährleistet, alle Teile durchlaufen eine Qualitätskontrolle vor der Verpackung.

Artikel Bild Ausführung1 Innen-Ø
mm
Außen-Ø
mm
Höhe
mm
NW
mm
PN
bar
Einheit
Stück
Preis
Euro*
Kaufen
408864
IBC 18 39 3 10 6 10 34,00
408865
IBC 18 39 3 10 6 20 59,00
408866
IBC 18 46 3 10 40 10 34,00
408867
IBC 18 46 3 10 40 20 59,00
408868
IBC 18 56 3 10 63 10 34,00
408869
IBC 18 56 3 10 63 20 59,00
408870
IBC 22 44 3 15 6 10 34,00
408871
IBC 22 44 3 15 6 20 59,00
408872
IBC 22 51 3 15 40 10 34,00
408873
IBC 22 51 3 15 40 20 59,00
408874
IBC 21 61 3 15 63 10 34,00
408875
IBC 21 61 3 15 63 20 59,00
408876
IBC 27 54 3 20 6 10 40,00
408877
IBC 27 54 3 20 6 20 70,00
408878
IBC 27 61 3 20 40 10 40,00
408879
IBC 27 61 3 20 40 20 70,00
408880
IBC 25 72 3 20 63 10 40,00
408881
IBC 25 72 3 20 63 20 70,00
408882
IBC 34 64 3 25 6 10 52,00
408883
IBC 34 64 3 25 6 20 89,00
408884
IBC 34 71 3 25 40 10 52,00
408885
IBC 34 71 3 25 40 20 89,00
408886
IBC 30 82 3 25 63 10 52,00
408887
IBC 30 82 3 25 63 20 89,00
408888
IBC 43 76 3 32 6 10 56,00
408889
IBC 43 76 3 32 6 20 98,00
408890
IBC 43 82 3 32 40 10 56,00
408891
IBC 43 82 3 32 40 20 98,00
408892
IBC 41 88 3 32 63 10 56,00
408893
IBC 41 88 3 32 63 20 98,00
408894
IBC 49 86 3 40 6 10 64,00
408895
IBC 49 86 3 40 6 20 109,00
408896
IBC 49 92 3 40 40 10 64,00
408897
IBC 49 92 3 40 40 20 109,00
408898
IBC 47 103 3 40 63 10 64,00
408899
IBC 47 103 3 40 63 20 109,00
408900
IBC 61 96 3 50 6 10 74,00
408901
IBC 61 96 3 50 6 20 127,00
408902
IBC 61 107 3 50 40 10 74,00
408903
IBC 61 107 3 50 40 20 127,00
408904
IBC 59 113 3 50 63 10 74,00
408905
IBC 59 113 3 50 63 20 127,00
408906
IBC 77 116 3 65 6 10 88,00
408907
IBC 77 116 3 65 6 20 149,00
408908
IBC 77 127 3 65 40 10 88,00
408909
IBC 77 127 3 65 40 20 149,00
408910
IBC 73 138 3 65 63 10 88,00
408911
IBC 73 138 3 65 63 20 149,00
408912
IBC 89 132 3 80 6 10 103,00
408913
IBC 89 132 3 80 6 20 175,00
408914
IBC 89 142 3 80 40 10 103,00
408915
IBC 89 142 3 80 40 20 175,00
408916
IBC 86 148 3 80 63 10 103,00
408917
IBC 86 148 3 80 63 20 175,00
408918
IBC 115 152 3 100 6 10 117,00
408919
IBC 115 152 3 100 6 20 198,00
408920
IBC 115 162 3 100 16 10 117,00
408921
IBC 115 162 3 100 16 20 198,00
408922
IBC 115 168 3 100 40 10 117,00
408923
IBC 115 168 3 100 40 20 198,00
408924
IBC 110 174 3 100 63 10 117,00
408925
IBC 110 174 3 100 63 20 198,00
408926
IBC 141 182 3 125 6 10 117,00
408927
IBC 141 182 3 125 6 20 195,00
408928
IBC 141 192 3 125 16 10 117,00
408929
IBC 141 192 3 125 16 20 195,00
408930
IBC 141 194 3 125 40 10 117,00
408931
IBC 141 194 3 125 40 20 195,00
408932
IBC 135 210 3 125 63 10 117,00
408933
IBC 135 210 3 125 63 20 195,00
408934
IBC 169 207 3 150 6 10 141,00
408935
IBC 169 207 3 150 6 20 234,00
408936
IBC 169 218 3 150 16 10 141,00
408937
IBC 169 218 3 150 16 20 234,00
408938
IBC 169 224 3 150 40 10 141,00
408939
IBC 169 224 3 150 40 20 234,00
408940
IBC 163 247 3 150 63 10 141,00
408941
IBC 163 247 3 150 63 20 234,00
408942
IBC 220 262 3 200 6 5 149,00
408943
IBC 220 262 3 200 6 10 259,00
408944
IBC 220 273 3 200 16 5 149,00
408945
IBC 220 273 3 200 16 10 259,00
408946
IBC 220 284 3 200 25 5 149,00
408947
IBC 220 284 3 200 25 10 259,00
408948
IBC 220 290 3 200 40 5 149,00
408949
IBC 220 290 3 200 40 10 259,00
408950
IBC 210 309 3 200 63 5 149,00
408951
IBC 210 309 3 200 63 10 259,00
408952
TG 29 39 3 15 10 40,00
408953
TG 29 39 3 15 20 70,00
408954
TG 36 50 3 20 10 40,00
408955
TG 36 50 3 20 20 70,00
408956
TG 43 57 3 25 10 53,00
408957
TG 43 57 3 25 20 90,00
408958
TG 51 65 3 32 10 53,00
408959
TG 51 65 3 32 20 90,00
408960
TG 61 75 3 40 10 59,00
408961
TG 61 75 3 40 20 99,00
408962
TG 73 87 3 50 10 69,00
408963
TG 73 87 3 50 20 116,00
408964
TG 95 109 3 65 10 88,00
408965
TG 95 109 3 65 20 149,00
408966
TG 106 120 3 80 10 103,00
408967
TG 106 120 3 80 20 175,00
408968
TG 129 149 3 100 10 117,00
408969
TG 129 149 3 100 20 198,00
408970
TG 155 175 3 125 10 117,00
408971
TG 155 175 3 125 20 195,00
408972
TG 183 203 3 150 5 88,00
408973
TG 183 203 3 150 10 152,00
408974
TG 239 259 3 200 5 140,00
408975
TG 239 259 3 200 10 239,00
