Graphit-Flachdichtungen

Einsatzgebiet Sehr gut einsetzbar: Nahezu universell (in Abhängigkeit von Druck und... mehr

Einsatzgebiet

Sehr gut einsetzbar:

Nahezu universell (in Abhängigkeit von Druck und Temperatur) Deckt die gesamte Bandbreite klassischer Flachdichtungen ab.

Nicht einsetzbar:

Ozon- und Fluorhaltigen Medien.

Produktspezifikation

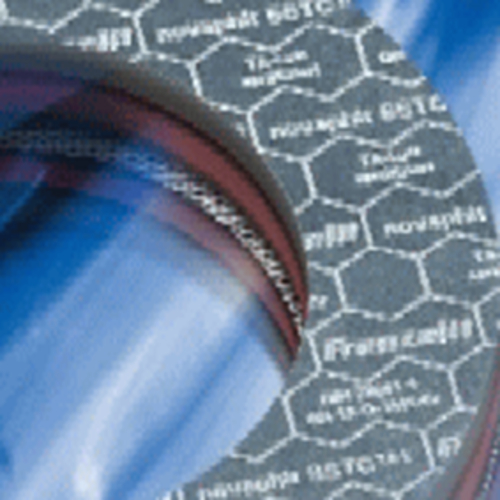

Gradientendichtwerkstoff aus expandiertem Graphit (Reinheit min. 98 %)

Säurebeständige Streckmetalleinlage aus Chrom-Nickel-Stahl

Kleberfrei

Bindemittelfrei

Füllstofffrei

Beständigkeit: gegen fast alle organischen und anorganischen Säuren, Alkalien, Öle und Lösungsmittel

Technische Spezifikation

Farbe: graphitgrau

Bindemittel: kein

Metalleinlage: Chrom-Nickel-Stahl-Streckmetall (1.4404)

Dichte: 1,40 g/cm3 (DIN 28090-2)

Zugfestigkeit: 25 N/mm2 (längs); 10 N/mm2 (quer) (DIN 52910)

Druckstandfestigkeit: 45 N/mm2 (+175 °C); 43 N/mm2 (+300 °C) (DIN 52913)

Zusammendrückung: 30 % (ASTM F 36 J)

Rückfederung: 20 % (ASTM F 36 J)

Kaltstauchwert KSW: 25 - 35 % (DIN 28090-2)

Kaltrückverformungswert KRW: 3,5 - 5 % (DIN 28090-2)

Warmsetzwert WSW/300: <5 % (DIN 28090-2)

Warmrückverformungswert WRW/300: >3 % (DIN 28090-2)

Rückverformungswert R: 0,065 mm (DIN 28090-2)

Leckage TA-Luft: (VDI 2200 Entwurf)

Bauteilprüfung: 30 Mpa, +300 °C, 1 bar Helium 0,0001 mbar*l/m*s

Chloridgehalt: 300 ppm (Siemens AV 9-014), wasserlöslich: 50 ppm (Siemens AV 9-014)

Fluoridgehalt: 300 ppm (Siemens AV 9-014)

Temperaturbereich: -240 bis +550 °C (in Abhängigkeit von Druck)

Max. Betriebsdruck: 200 bar (in Abhängigkeit von Temperatur)

Regelwerk: TA-Luft Zertifikat, Firesafe (API607 / BS6755), BAM (O2: +200 °C / 130 bar), DVGW

Allgemeine Information Flachdichtungen werden in der Regel als Ringe gestanzt. Bei... mehr

Allgemeine Information

Flachdichtungen werden in der Regel als Ringe gestanzt. Bei diffizileren Geometrien werden die Ringe oftmals geplottert oder mittels Wasserstrahl geschnitten. Ringe werden durch die Abmessungen des Innen- und Außendurchmessers sowie der Gesamtdicke des Rings definiert, häufig jedoch auch durch Nenndurchmesser und Druckstufe nach DIN 2690, 2691 (oder 2692). Im Sinne der Harmonisierung von Normen wurden diese früheren Flachdichtungsnormen in der in einer EU Norm zusammengefasst: DIN.

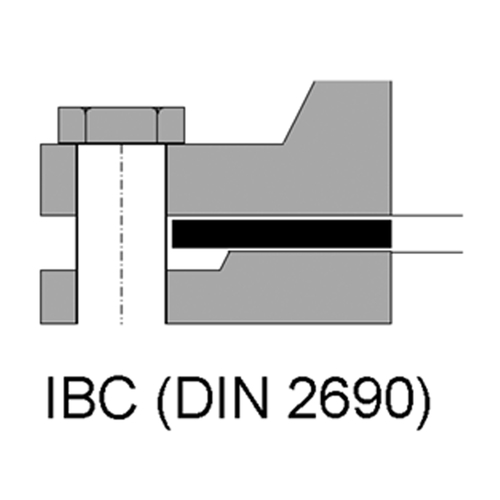

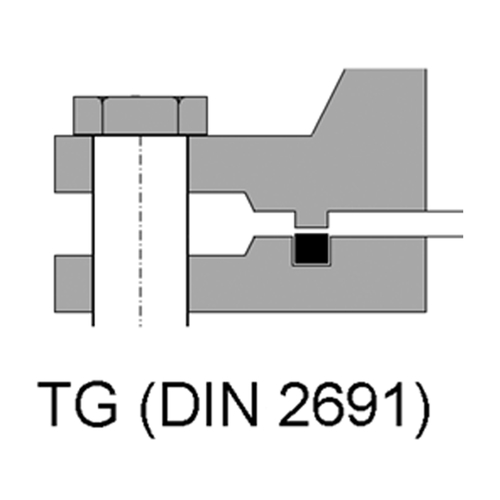

EN 1514-1. Um dennoch die einzelnen Formen abbilden zu können wurden folgende Unterbeschreibungen eingeführt: frühere DIN 2690: jetzt EN 1514-1 Form IBC für glatte Flansche; frühere DIN 2691: jetzt EN 1514-1 Form TG für Flansche mit Nut und Feder.

Vorteile zu anderen Dichtelementen:

Symmetrischer Querschnitt, einfache kompakte Ausführung, leichter Einbau, große Werkstoffauswahl, Nuten nicht zwingend erforderlich.

Häufigste Anwendung: Flanschabdichtung gegen flüssige bzw. gasförmige Medien. Ausschließlich statisch bzw. quasistatisch anzuwenden.

Weitere Anwendungen: Gehäuse-, Deckelabdichtungen.

Wirkungsweise: Die Flachdichtung wird beim Einbau axial verpresst. Um Leckagefreiheit zu erlangen, muss die axiale Presskraft größer sein, als die Summe aller Kräfte, die radial darauf wirken. Querschnittsleckage, also die Leckage, die durch das Dichtungsmaterial diffundiert, wird durch die Auswahl des richtigen Materials minimiert. Eine optimale Verpressung der Flachdichtung verhindert Oberflächenleckage, d.h. Leckage, welche zwischen Flansch und Dichtung entsteht.

Materialien für spezielle Anforderungen:

Diese Flachdichtungen sind speziell für den Einsatz in verfahrenstechnischen Prozessen die den Anforderungen der TA-Luft genügen müssen.

Form IBC für glatte Flansche: DN 10 bis 200, PN 2,5 bis 63

Form TG für Flansche mit Nut und Feder: DN 10 bis 200, PN 10 bis 160

Herstellung:

Nach modernsten Fertigungseinrichtungen, mit einem optimalen Werkzeugpark, für schnelles und flexibles Handeln, Rückverfolgbarkeit der Materialien ist gewährleistet, alle Teile durchlaufen eine Qualitätskontrolle vor der Verpackung.

Artikel Bild Ausführung1 Innen-Ø
mm
Außen-Ø
mm
Höhe
mm
NW
mm
PN
bar
Einheit
Stück
Preis
Euro*
Kaufen
409424
IBC 18 39 2 10 6 10 103,00
409425
IBC 18 39 2 10 6 20 172,00
409426
IBC 18 46 2 10 40 10 103,00
409427
IBC 18 46 2 10 40 20 172,00
409428
IBC 18 56 2 10 63 10 103,00
409429
IBC 18 56 2 10 63 20 172,00
409430
IBC 22 44 2 15 6 10 111,00
409431
IBC 22 44 2 15 6 20 185,00
409432
IBC 22 51 2 15 40 10 111,00
409433
IBC 22 51 2 15 40 20 185,00
409434
IBC 21 61 2 15 63 10 111,00
409435
IBC 21 61 2 15 63 20 185,00
409436
IBC 27 54 2 20 6 10 133,00
409437
IBC 27 54 2 20 6 20 221,00
409438
IBC 27 61 2 20 40 10 133,00
409439
IBC 27 61 2 20 40 20 221,00
409440
IBC 25 72 2 20 63 10 133,00
409441
IBC 25 72 2 20 63 20 221,00
409442
IBC 34 64 2 25 6 5 98,00
409443
IBC 34 64 2 25 6 10 171,00
409444
IBC 34 71 2 25 40 5 98,00
409445
IBC 34 71 2 25 40 10 171,00
409446
IBC 30 82 2 25 63 5 98,00
409447
IBC 30 82 2 25 63 10 171,00
409448
IBC 43 76 2 32 6 5 118,00
409449
IBC 43 76 2 32 6 10 205,00
409450
IBC 43 82 2 32 40 5 118,00
409451
IBC 43 82 2 32 40 10 205,00
409452
IBC 41 88 2 32 63 5 118,00
409453
IBC 41 88 2 32 63 10 205,00
409454
IBC 49 86 2 40 6 5 136,00
409455
IBC 49 86 2 40 6 10 237,00
409456
IBC 49 92 2 40 40 5 136,00
409457
IBC 49 92 2 40 40 10 237,00
409458
IBC 47 103 2 40 63 5 136,00
409459
IBC 47 103 2 40 63 10 237,00
409460
IBC 61 96 2 50 6 5 171,00
409461
IBC 61 96 2 50 6 10 296,00
409462
IBC 61 107 2 50 40 5 171,00
409463
IBC 61 107 2 50 40 10 296,00
409464
IBC 59 113 2 50 63 5 171,00
409465
IBC 59 113 2 50 63 10 296,00
409466
IBC 77 116 2 65 6 5 221,00
409467
IBC 77 116 2 65 6 10 382,00
409468
IBC 77 127 2 65 40 5 221,00
409469
IBC 77 127 2 65 40 10 382,00
409470
IBC 73 138 2 65 63 5 221,00
409471
IBC 73 138 2 65 63 10 382,00
409472
IBC 89 132 2 80 6 5 247,00
409473
IBC 89 132 2 80 6 10 422,00
409474
IBC 89 142 2 80 40 5 247,00
409475
IBC 89 142 2 80 40 10 422,00
409476
IBC 86 148 2 80 63 5 247,00
409477
IBC 86 148 2 80 63 10 422,00
409478
IBC 115 152 2 100 6 5 282,00
409479
IBC 115 152 2 100 6 10 483,00
409480
IBC 115 162 2 100 16 5 282,00
409481
IBC 115 162 2 100 16 10 483,00
409482
IBC 115 168 2 100 40 5 280,00
409483
IBC 115 168 2 100 40 10 472,00
409484
IBC 110 174 2 100 63 5 280,00
409485
IBC 110 174 2 100 63 10 472,00
409486
IBC 141 182 2 125 6 5 347,00
409487
IBC 141 182 2 125 6 10 587,00
409488
IBC 141 192 2 125 16 5 347,00
409489
IBC 141 192 2 125 16 10 587,00
409490
IBC 141 194 2 125 40 5 347,00
409491
IBC 141 194 2 125 40 10 587,00
409492
IBC 135 210 2 125 63 5 347,00
409493
IBC 135 210 2 125 63 10 587,00
409494
IBC 169 207 2 150 6 5 394,00
409495
IBC 169 207 2 150 6 10 656,00
409496
IBC 169 218 2 150 16 5 394,00
409497
IBC 169 218 2 150 16 10 656,00
409498
IBC 169 224 2 150 40 5 416,00
409499
IBC 169 224 2 150 40 10 693,00
409500
IBC 163 247 2 150 63 5 416,00
409501
IBC 163 247 2 150 63 10 693,00
409502
IBC 220 262 2 200 6 5 533,00
409503
IBC 220 262 2 200 6 10 871,00
409504
IBC 220 273 2 200 16 5 533,00
409505
IBC 220 273 2 200 16 10 871,00
409506
IBC 220 284 2 200 25 5 579,00
409507
IBC 220 284 2 200 25 10 947,00
409508
IBC 220 290 2 200 40 5 604,00
409509
IBC 220 290 2 200 40 10 987,00
409510
IBC 210 309 2 200 63 5 604,00
409511
IBC 210 309 2 200 63 10 987,00
409512
TG 29 39 2 15 10 111,00
409513
TG 29 39 2 15 20 185,00
409514
TG 36 50 2 20 10 133,00
409515
TG 36 50 2 20 20 221,00
409516
TG 43 57 2 25 5 98,00
409517
TG 43 57 2 25 10 171,00
409518
TG 51 65 2 32 5 118,00
409519
TG 51 65 2 32 10 205,00
409520
TG 61 75 2 40 5 136,00
409521
TG 61 75 2 40 10 237,00
409522
TG 73 87 2 50 5 171,00
409523
TG 73 87 2 50 10 296,00
409524
TG 95 109 2 65 5 221,00
409525
TG 95 109 2 65 10 382,00
409526
TG 106 120 2 80 5 247,00
409527
TG 106 120 2 80 10 422,00
409528
TG 129 149 2 100 5 280,00
409529
TG 129 149 2 100 10 472,00
409530
TG 155 175 2 125 5 347,00
409531
TG 155 175 2 125 10 587,00
409532
TG 183 203 2 150 5 416,00
409533
TG 183 203 2 150 10 693,00
409534
TG 239 259 2 200 5 604,00
409535
TG 239 259 2 200 10 987,00
