Stirnzahnrad aus Kunststoff (mit Edelstahlkern) - Modul 1,5-2,0

Stirnzahnrad aus Kunststoff (mit Edelstahlkern) - Modul 1,5-2,0

Einsatzgebiet Sondermaschinenbau, Labortechnik Produktspezifikation Formgenaue... mehr

Menü schließen

Einsatzgebiet

Sondermaschinenbau, Labortechnik

Produktspezifikation

Formgenaue Zahnräder für mittlere Belastungen, wenn eine passgenaue hochfeste Welle-Nabe-Verbindung erforderlich ist und/oder hohe chemische Beständigkeit gefordert ist.

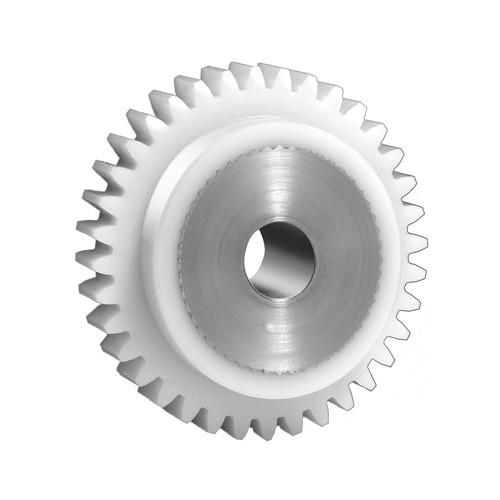

Stirnzahnrad mit einseitiger Nabe und gerader Verzahnung aus Kunststoff mit Metallkern.

Spezieller technischer Kunststoff mit sehr guten mechanischen Festigkeitswerten.

Metallkern für passgenaue, hochfeste Welle-Nabe-Verbindungen.

Optimale Krafteinleitung durch zylindrische Verbindungsfläche.

Gute Notlaufeigenschaften.

Gute Temperaturbeständigkeit.

Nicht feuerfest und hydrolysebeständig.

Hohe Härte und niedriger Reibungskoeffizient ermöglichen vielseitigen Einsatz auch unter Wasser.

Chemisch beständig gegenüber verdünnten Alkalien, Kohlenwasserstoffen, gesättigten Ölen, Fetten und Aromaten. Bedingt beständig gegenüber Ketonen und Ester. Nicht beständig gegenüber heißem Wasser / Waschlaugen.

Technische Spezifikation

Werkstoff: PA 12 G mit eingegossenem Metallkern aus Edelstahl 1.4305

Verzahnung:

Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°

Qualität: 8e25 DIN 3967

Modulverzahnung (DIN 867):

1,5: Zahnbreite (b): 17 mm

2,0: Zahnbreite (b): 20 mm

2,5: Zahnbreite (b): 25 mm (a.A.)

4,0: Zahnbreite (b): 40 mm (a.A.)

Temperaturbereich: -60 bis +120 °C, kurzzeitig +150 °C

mehr

Menü schließen

Keine zusätzlichen Informationen verfügbar.

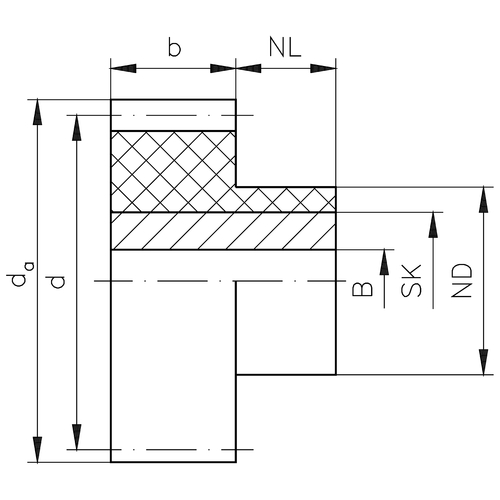

Artikel	Modul	Zähne	Zahnbreite (b) mm	zul. MD¹ Nm	Naben-Länge (NL) mm	Naben Ø (ND) mm	SK mm	Bohrung (B)² mm	Kopfkreis Ø (da) mm	Teilkreis Ø (d0) mm	Gewicht g	Einheit Stück	Preis Euro*
703423	1,5	25	17	2,1	13	33	25	10	40,5	37,5	112	1	142,00
703424	1,5	25	17	2,1	13	33	25	10	40,5	37,5	112	3	325,00
703425	1,5	30	17	3,2	13	35	25	10	48	45	122	1	142,00
703426	1,5	30	17	3,2	13	35	25	10	48	45	122	3	33,00
703427	1,5	32	17	3,7	13	35	25	10	51	48	125	1	131,00
703428	1,5	32	17	3,7	13	35	25	10	51	48	125	3	296,00
703429	1,5	36	17	4,9	13	45	35	10	57	54	238	1	142,00
703430	1,5	36	17	4,9	13	45	35	10	57	54	238	3	321,00
703431	1,5	40	17	6,3	13	50	40	10	63	60	312	1	180,00
703432	1,5	40	17	6,3	13	50	40	10	63	60	312	3	408,00
703433	1,5	45	17	8,3	13	50	40	10	70,5	67,5	325	1	185,00
703434	1,5	45	17	8,3	13	50	40	10	70,5	67,5	325	3	418,00
703435	1,5	48	17	9	13	55	45	10	75	72	407	1	208,00
703436	1,5	48	17	9	13	55	45	10	75	72	407	3	466,00
703437	1,5	50	17	9,4	13	55	45	10	78	75	413	1	208,00
703438	1,5	50	17	9,4	13	55	45	10	78	75	413	3	469,00
703439	1,5	56	17	10,6	13	65	55	15	87	84	582	1	234,00
703440	1,5	56	17	10,6	13	65	55	15	87	84	582	3	530,00
703441	1,5	60	17	11,4	13	70	60	15	93	90	695	1	255,00
703442	1,5	60	17	11,4	13	70	60	15	93	90	695	3	562,00
703443	1,5	64	17	12,2	13	70	60	15	99	96	710	1	257,00
703444	1,5	64	17	12,2	13	70	60	15	99	96	710	3	562,00
703445	1,5	70	17	13,4	13	70	60	15	108	105	735	1	266,00
703446	1,5	70	17	13,4	13	70	60	15	108	105	735	3	582,00
703447	1,5	72	17	13,8	13	80	70	15	111	108	967	1	283,00
703448	1,5	72	17	13,8	13	80	70	15	111	108	967	3	620,00
703449	1,5	80	17	15,3	13	85	75	20	123	120	1.096	1	354,00
703450	1,5	80	17	15,3	13	85	75	20	123	120	1.096	3	781,00
703451	1,5	90	17	17,1	13	90	80	20	138	135	1.281	1	377,00
703452	1,5	90	17	17,1	13	90	80	20	138	135	1.281	2	565,00
703453	1,5	100	17	19	13	110	90	20	153	150	1.652	1	420,00
703454	1,5	100	17	19	13	110	90	20	153	150	1.652	2	630,00
703455	1,5	120	17	22,7	13	120	100	20	183	180	2.114	1	471,00
703456	1,5	120	17	22,7	13	120	100	20	183	180	2.114	2	707,00
703457	2	18	20	2,1	15	31	25	10	40	36	127	1	137,00
703458	2	18	20	2,1	15	31	25	10	40	36	127	3	312,00
703459	2	20	20	2,7	15	35	25	10	44	40	135	1	137,00
703460	2	20	20	2,7	15	35	25	10	44	40	135	3	315,00
703461	2	25	20	4,6	15	45	35	10	54	50	271	1	135,00
703462	2	25	20	4,6	15	45	35	10	54	50	271	3	305,00
703463	2	28	20	6,1	15	45	35	15	60	56	254	1	148,00
703464	2	28	20	6,1	15	45	35	15	60	56	254	3	331,00
703465	2	30	20	7,2	15	50	40	15	64	60	338	1	180,00
703466	2	30	20	7,2	15	50	40	15	64	60	338	3	402,00
703467	2	32	20	8,4	15	50	40	15	68	64	345	1	180,00
703468	2	32	20	8,4	15	50	40	15	68	64	345	3	408,00
703469	2	35	20	10,4	15	55	45	15	74	70	444	1	202,00
703470	2	35	20	10,4	15	55	45	15	74	70	444	3	453,00
703471	2	36	20	11,1	15	55	45	15	76	72	448	1	204,00
703472	2	36	20	11,1	15	55	45	15	76	72	448	3	460,00
703473	2	40	20	14,3	15	65	55	20	84	80	631	1	255,00
703474	2	40	20	14,3	15	65	55	20	84	80	631	3	575,00
703475	2	45	20	17,6	15	70	60	20	94	90	774	1	253,00
703476	2	45	20	17,6	15	70	60	20	94	90	774	3	553,00
703477	2	48	20	19	15	70	60	20	100	96	792	1	257,00
703478	2	48	20	19	15	70	60	20	100	96	792	3	562,00
703479	2	50	20	19,8	15	75	65	20	104	100	930	1	270,00
703480	2	50	20	19,8	15	75	65	20	104	100	930	3	591,00
703481	2	56	20	23,8	15	80	70	20	116	112	1.105	1	330,00
703482	2	56	20	23,8	15	80	70	20	116	112	1.105	3	723,00
703483	2	60	20	24	15	85	75	20	124	120	1.280	1	373,00
703484	2	60	20	24	15	85	75	20	124	120	1.280	3	816,00
703485	2	64	20	25,7	15	90	80	20	132	128	1.467	1	399,00
703486	2	64	20	25,7	15	90	80	20	132	128	1.467	2	595,00
703487	2	70	20	28,1	15	90	80	25	144	140	1.469	1	405,00
703488	2	70	20	28,1	15	90	80	25	144	140	1.469	2	606,00
703489	2	72	20	28,8	15	90	80	25	148	144	1.487	1	407,00
703490	2	72	20	28,8	15	90	80	25	148	144	1.487	2	608,00
703491	2	80	20	32	15	100	90	25	164	160	1.905	1	450,00
703492	2	80	20	32	15	100	90	25	164	160	1.905	2	672,00
703493	2	90	20	36,1	15	110	100	25	184	180	2.393	1	497,00
703494	2	90	20	36,1	15	110	100	25	184	180	2.393	2	745,00
703495	2	100	20	40,1	15	120	110	25	204	200	2.933	1	578,00
703496	2	100	20	40,1	15	120	110	25	204	200	2.933	2	867,00
703497	2	120	20	47,8	15	130	120	25	244	240	3.671	1	702,00
703498	2	120	20	47,8	15	130	120	25	244	240	3.671	2	1.032,00
