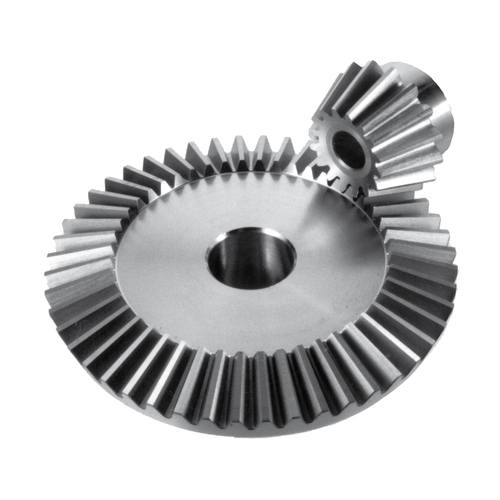

Kegelrad aus Edelstahl rostfrei

Einsatzgebiet Nahrungsmittelindustrie, Labortechnik, Verwendung im Freien... mehr

Einsatzgebiet

Nahrungsmittelindustrie, Labortechnik, Verwendung im Freien

Produktspezifikation

Formgenaue Kegelräder für mittlere Belastungen, wenn Korrosionsbeständigkeit gefordert ist.

Kegelrad für Achswinkel 90° aus rostfreiem Stahl.

Modul 1,0 / 1,5 / 2,0.

Die Kegelräder laufen nur paarweise im angegebenen Übersetzungsverhältnis.

Gute mechanische Festigkeitswerte.

Gute Temperaturbeständigkeit.

Technische Spezifikation

Werkstoff: Edelstahl 1.4305 (X10CrNiS18 9)

Verzahnung:

Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°

Qualität: 8 analog DIN 3967

Keine zusätzlichen Informationen verfügbar.

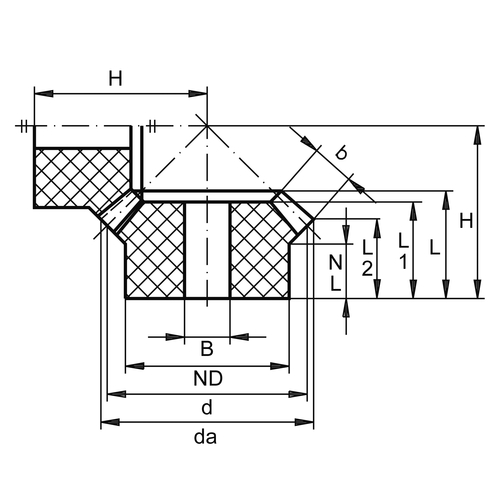

Artikel Bild Modul Zahnbreite (b)
mm
Bohrung (B)1
mm
Übersetzung (x:1) Zähne passendes Gegenrad L2
mm
H
mm
zul. MD
Nm
Kopfkreis Ø (da)
mm
Teilkreis Ø (d0)
mm
Naben Ø (ND)
mm
Naben-Länge (NL)
mm
L1
mm
L
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
704627
1 4 5 1 16 8,7 16 0,06 17,4 16 14 7 10 11,2 9 2 160,00
704628
1 4 5 1 16 8,7 16 0,06 17,4 16 14 7 10 11,2 9 6 366,00
704629
1 5 5 2 15 704631, 704632 7,6 22 0,08 17,4 15 13 6,5 11 11,9 10 2 152,00
704630
1 5 5 2 15 704631, 704632 7,6 22 0,08 17,4 15 13 6,5 11 11,9 10 6 348,00
704631
1 5 5 2 30 704629, 704630 13,1 20 0,16 30,6 30 20 9 13 15,1 40 2 192,00
704632
1 5 5 2 30 704629, 704630 13,1 20 0,16 30,6 30 20 9 13 15,1 40 6 444,00
704633
1 7,1 5 3 15 704635, 704636 10 32 0,1 17,7 15 13 9,2 16 16,5 14 2 210,00
704634
1 7,1 5 3 15 704635, 704636 10 32 0,1 17,7 15 13 9,2 16 16,5 14 6 486,00
704635
1 7,1 8 3 45 704633, 704634 15,1 22 0,3 45,4 45 25 10 15 17 92 1 138,00
704636
1 7,1 8 3 45 704633, 704634 15,1 22 0,3 45,4 45 25 10 15 17 92 3 321,00
704637
1 9,3 5 4 15 704639, 704640 8,4 38 0,14 17,8 15 13 7,7 16 17,3 15 2 210,00
704638
1 9,3 5 4 15 704639, 704640 8,4 38 0,14 17,8 15 13 7,7 16 17,3 15 6 486,00
704639
1 9,3 8 4 60 704637, 704638 15,1 22 0,56 60,3 60 30 10 15 17,1 160 1 188,00
704640
1 9,3 8 4 60 704637, 704638 15,1 22 0,56 60,3 60 30 10 15 17,1 160 3 438,00
704641
1,5 5,1 8 1 16 14,1 25 0,19 26,1 24 20 11 15 17,3 32 2 158,00
704642
1,5 5,1 8 1 16 14,1 25 0,19 26,1 24 20 11 15 17,3 32 6 366,00
704643
1,5 7,6 8 2 15 704645, 704646 8,4 30 0,27 26,1 22,5 18 6,5 13 14,8 26 2 156,00
704644
1,5 7,6 8 2 15 704645, 704646 8,4 30 0,27 26,1 22,5 18 6,5 13 14,8 26 6 360,00
704645
1,5 7,6 10 2 30 704643, 704644 17,6 28 0,54 45,9 45 30 12 18 20,7 124 2 204,00
704646
1,5 7,6 10 2 30 704643, 704644 17,6 28 0,54 45,9 45 30 12 18 20,7 124 6 468,00
704647
1,5 11,4 8 3 16 704649, 704650 12,7 48 0,45 28 24 18 11 21 23,2 42 2 252,00
704648
1,5 11,4 8 3 16 704649, 704650 12,7 48 0,45 28 24 18 11 21 23,2 42 6 582,00
704649
1,5 11,4 15 3 48 704647, 704648 20,8 32 1,35 72,6 72 50 12 20 24,1 405 1 222,00
704650
1,5 11,4 15 3 48 704647, 704648 20,8 32 1,35 72,6 72 50 12 20 24,1 405 3 513,00
704651
1,5 13,9 8 4 15 704653, 704654 15,5 60 0,48 26,7 22,5 18 14,4 28 28,9 42 2 250,00
704652
1,5 13,9 8 4 15 704653, 704654 15,5 60 0,48 26,7 22,5 18 14,4 28 28,9 42 6 570,00
704653
1,5 13,9 15 4 60 704651, 704652 24,6 35 1,92 90,4 90 50 12 25 27,6 745 1 266,00
704654
1,5 13,9 15 4 60 704651, 704652 24,6 35 1,92 90,4 90 50 12 25 27,6 745 3 597,00
704655
2 6,8 10 1 16 16,4 31 0,46 34,8 32 25 11,5 18 20,7 66 2 178,00
704656
2 6,8 10 1 16 16,4 31 0,46 34,8 32 25 11,5 18 20,7 66 6 408,00
704657
2 14 10 2 15 704659, 704660 10,9 40 0,78 33,7 30 20 7,5 22 23 58 2 174,00
704658
2 14 10 2 15 704659, 704660 10,9 40 0,78 33,7 30 20 7,5 22 23 58 6 402,00
704659
2 14 15 2 30 704657, 704658 21,9 35 1,56 61,8 60 40 12 24 27,2 312 2 262,00
704660
2 14 15 2 30 704657, 704658 21,9 35 1,56 61,8 60 40 12 24 27,2 312 6 606,00
704661
2 15 10 3 16 704663, 704664 12,6 60 1,21 35,9 32 20 10 25 26,6 80 1 124,00
704662
2 15 10 3 16 704663, 704664 12,6 60 1,21 35,9 32 20 10 25 26,6 80 3 285,00
704663
2 15 25 3 48 704661, 704662 31 45 3,63 97,3 96 60 18 30 35 950 1 254,00
704664
2 15 25 3 48 704661, 704662 31 45 3,63 97,3 96 60 18 30 35 950 3 573,00
704665
2 15 10 4 15 704667, 704668 15,5 75 1,34 34 30 20 13,5 29 29,9 80 1 122,00
704666
2 15 10 4 15 704667, 704668 15,5 75 1,34 34 30 20 13,5 29 29,9 80 3 282,00
704667
2 15 25 4 60 704665, 704666 37 50 5,36 120,9 120 60 20 35 40,1 1.600 1 338,00
704668
2 15 25 4 60 704665, 704666 37 50 5,36 120,9 120 60 20 35 40,1 1.600 2 506,00
