Zahnstange aus Kunststoff - gefräst

Vorschau: Zahnstange aus Kunststoff - gefräst Vorschau: Zahnstange aus Kunststoff - gefräst
Zahnstange aus Kunststoff - gefräst
Zahnstange aus Kunststoff - gefräst

Produktinformation Allgemeine Informationen
Produktinformation
Einsatzgebiet Modellbau, Labortechnik, Maschinenbau, Präzisionsmechanik... mehr
Menü schließen

Einsatzgebiet

Modellbau, Labortechnik, Maschinenbau, Präzisionsmechanik

Produktspezifikation

Formgenau verzahnte Zahnstangen für mittlere Belastungen, wenn niedriges Gewicht und/oder hohe chemische Beständigkeit gefordert ist.

Rechteckige Zahnstange aus Kunststoff.

Modul 0,5 / 0,7 / 1,0 / 1,5 / 2,0 (Modulverzahnung nach DIN 867), Modul 2 Länge 1.000 mm ist für fortlaufende Montage abgelängt.

Alternativer Querschnitt (breite Ausführung) bei Modul 1 / 1,5 / 2,0.

Gute mechanische Festigkeitswerte.

Guter Gleitreibungskoeffizient.

Hohe Steifheit und Härte.

Gute Temperaturbeständigkeit.

Nicht feuerfest und hydrolysebeständig.

Hohe Härte und niedriger Reibungskoeffizient ermöglichen vielseitigen Einsatz auch unter Wasser.

Werkstoffbedingt sind diese Zahnstangen nicht absolut gerade. Durch entsprechende Befestigung ist die Zahnstange bei der Montage auszurichten.

Chemisch beständig gegenüber verdünnten Alkalien, Kohlenwasserstoffen, gesättigten Ölen, Fetten und Aromaten. Bedingt beständig gegenüber Ketonen und Ester. Nicht beständig gegenüber heißem Wasser / Waschlaugen.

Technische Spezifikation

Verzahnung:

Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°

Qualität: 10d25 DIN 3962

Dichte: 1,425 g/cm3

Reißdehnung: 25 - 40 %

E-Modul: 3.300 N/mm2

Max. Temperatur: +100 °C, kurzzeitig +150 °C

Allgemeine Informationen
mehr
Menü schließen
Keine zusätzlichen Informationen verfügbar.

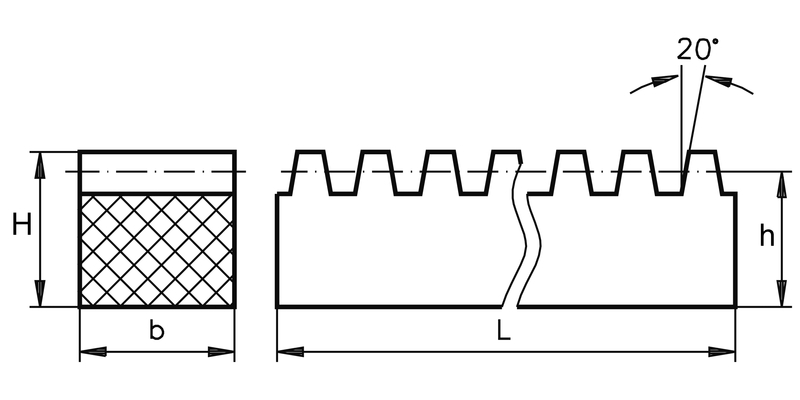

Artikel Bild Modul Werkstoff Ausführung Zahnbreite (b)
mm
 H1
mm
 h1
mm
 Gewicht
g
 Länge2
mm
 Einheit
Stück
 Preis
Euro* 		Kaufen
704345
0,5 PET schmal 4 6 5,5 8 250 5 214,00
704346
0,5 PET schmal 4 6 5,5 8 250 10 338,00
704347
0,7 POM schmal 5 7 6,3 11 250 5 263,00
704348
0,7 POM schmal 5 7 6,3 11 250 10 412,00
704349
1 POM schmal 10 10 9 32 250 5 204,00
704350
1 POM schmal 10 10 9 32 250 10 327,00
704351
1 POM schmal 10 10 9 63 500 5 305,00
704352
1 POM schmal 10 10 9 63 500 10 482,00
704353
1,5 POM schmal 15 15 13,5 72 250 5 263,00
704354
1,5 POM schmal 15 15 13,5 72 250 10 418,00
704355
1,5 POM schmal 15 15 13,5 140 500 5 375,00
704356
1,5 POM schmal 15 15 13,5 140 500 10 590,00
704357
1,5 POM schmal 15 15 13,5 285 1.000 2 281,00
704358
1,5 POM schmal 15 15 13,5 285 1.000 6 655,00
704359
2 POM schmal 16 16 14 157 500 2 161,00
704360
2 POM schmal 16 16 14 157 500 6 354,00
704361
2 POM schmal 16 16 14 312 1.000 2 283,00
704362
2 POM schmal 16 16 14 312 1.000 6 662,00
704363
2 POM schmal 16 16 14 466 1.500 1 195,00
704364
2 POM schmal 16 16 14 466 1.500 3 443,00
704365
1 POM breit 15 15 14 75 250 5 204,00
704366
1 POM breit 15 15 14 75 250 10 338,00
704367
1 POM breit 15 15 14 149 500 5 305,00
704368
1 POM breit 15 15 14 149 500 10 493,00
704369
1 POM breit 15 15 14 300 1.000 2 193,00
704370
1 POM breit 15 15 14 300 1.000 6 437,00
704371
1,5 POM breit 17 17 15,5 92 250 5 236,00
704372
1,5 POM breit 17 17 15,5 92 250 10 380,00
704373
1,5 POM breit 17 17 15,5 186 500 5 343,00
704374
1,5 POM breit 17 17 15,5 186 500 10 557,00
704375
1,5 POM breit 17 17 15,5 400 1.000 2 236,00
704376
1,5 POM breit 17 17 15,5 400 1.000 6 540,00
704377
2 POM breit 20 20 18 127 250 5 257,00
704378
2 POM breit 20 20 18 127 250 10 423,00
704379
2 POM breit 20 20 18 254 500 5 380,00
704380
2 POM breit 20 20 18 254 500 10 616,00
704381
2 POM breit 20 20 18 500 1.000 2 247,00
704382
2 POM breit 20 20 18 500 1.000 6 565,00
