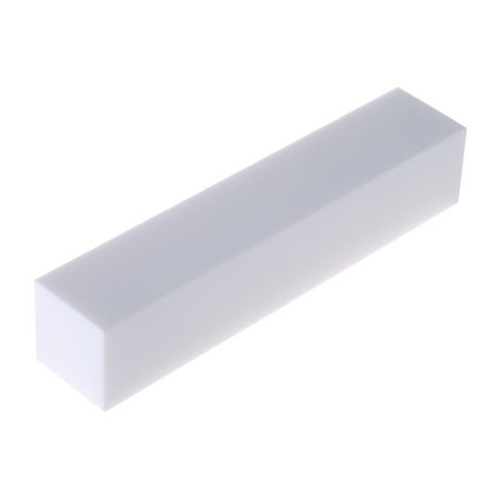

Glas-Keramik-Block

Keine zusätzlichen Informationen verfügbar.

Allgemeine Information Höchsttemperaturkeramik Absolute chemische Resistenz Keine... mehr

Allgemeine Information

Höchsttemperaturkeramik

Absolute chemische Resistenz

Keine Feuchtigkeitsaufnahme

Nicht porös

Nicht deformierbar

Große Härte

Hervorragendes Isolationsmittel bei hohen Spannungen, einem weiten Frequenzbereich bei hohen Temperaturen

Erreichbare Fertigungstoleranzen bis 0,013 mm

Erreichbare Oberflächenrauheit >0,5 bis 0,013 µm (poliert)

Bearbeitung mit normalen Metallbearbeitungswerkzeugen (spanabhebend) ist gegeben, somit entfällt die Anschaffung kostspieliger Diamantwerkzeuge.

Werkstoff: Glas-Keramik

Farbe: weiß

Temperaturbereich: -200 bis +800 °C, kurzzeitig +1.000 °C

Spez. Merkmale: Höchsttemperaturbelastbarkeit, große Härte, erreichbare Fertigungstoleranzen bis 0,013 mm

Ausdehnungskoeffizient:

bei -200 bis +25 °C: 74 x 10^-7 / °C;

bei +25 bis +800 °C: 126 x 10^-7 / °C

Spez. Wärme (+25 °C): 0,79 kJ/kg x K

Wärmeleitung (+25 °C): 1,46 W/m * °C

Wärmediffusion (+25 °C): 7,3 x 10^-7 m²/s

Dichte: 2,52 g/cm³

Porosität: 0 %

E-Modul: 66,9 GPa (Youngs-Modul)

Schermodul: 25,5 GPa

Rockwellhärte: M 48

Zugfestigkeit: 94 MPa (Bruchmodul)

Druckfestigkeit: 345 MPa

Bruchfestigkeit: 1,53 MPa M 0,5

Dielektrizitätskonstante: 6,03 bei 1 kHz; 5,67 bei 8,5 GHz

Elektr. Durchschlagfestigkeit (GS/WS): 40 kV/mm bei 0,01 Stärke, +25 °C

GS-Volumenwiderstand: >10¹⁶ Ohm/cm

Artikel	Stärke mm	Abmessung mm	Einheit Stück	Preis Euro*
300529	10	100 x 10	1	209,00
300530	15	100 x 15	1	244,00
300531	20	100 x 20	1	285,00
300532	25	100 x 25	1	327,00
