Klemmring - geschlitzt | Reichelt Chemietechnik

Produktspezifikation Einbaufertiger geschlitzer (einteiliger) Wellen-Klemmring aus Alu oder... mehr

Menü schließen

Produktspezifikation

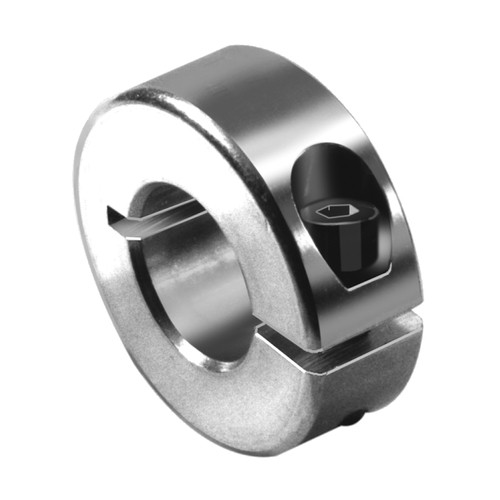

Einbaufertiger geschlitzer (einteiliger) Wellen-Klemmring aus Alu oder rostfreiem Edelstahl.

Relativ gleichmäßige Verteilung der Klemmkräfte.

Zur Montage muss die Welle ausgebaut sein.

Allgemeine Information Als Anschlag / Anlagefläche auf Wellen. Zur axialen Sicherung von... mehr

Menü schließen

Allgemeine Information

Als Anschlag / Anlagefläche auf Wellen. Zur axialen Sicherung von Wellen oder von Bauteilen auf Wellen, mit Möglichkeit der einfachen Justage und Neujustage.

Hohe Haltekräfte (wesentlich höher als bei Stellringen).

Verschiebbar nach Lösen einer Schraube.

Keine Beschädigung der Welle.

Einfache Montage und Demontage ohne Spezialwerkzeug.

Werkstoff:

Klemmring: Wahlweise Aluminium-Legierung oder rostfreier Edelstahl 1.4301

Innensechskant-Schrauben: in Stahl 12.9 bzw. Edelstahl V2A (DIN 912)

Max. Drehzahl: 4.000 min^-1

Temperaturbereich: -40 bis +175 °C

Breiten-Toleranz (Maß b): +0,08 / -0,25 mm

Welle:

Toleranzklasse: bis f11 oder h11 (Die Welle kann aber auch geringfügig überdimensioniert sein)

Ø: 3 - 50 mm, präzise gebohrt

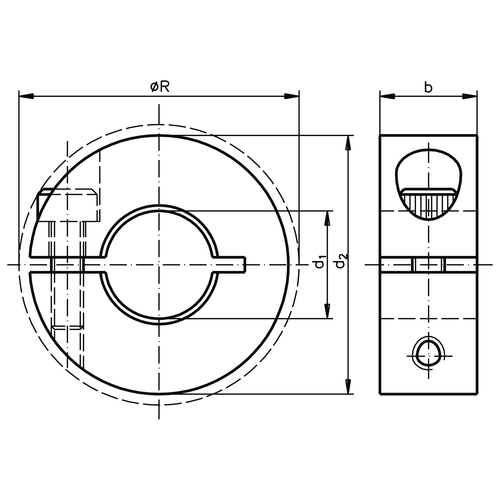

Artikel	d1 mm	d2 mm	R mm	b mm	Schraubengröße	Werkstoff	Gewicht g	Einheit Stück	Preis Euro*
706681	3	16	20,7	9	M3 x 8	Edelstahl	11	5	70,00
706682	3	16	20,7	9	M3 x 8	Edelstahl	11	10	118,00
706683	4	16	20,7	9	M3 x 8	Edelstahl	11	5	86,00
706684	4	16	20,7	9	M3 x 8	Edelstahl	11	10	140,00
706685	5	16	20,7	9	M3 x 8	Edelstahl	10	5	81,00
706686	5	16	20,7	9	M3 x 8	Edelstahl	10	10	134,00
706687	6	16	20,7	9	M3 x 8	Edelstahl	10	5	81,00
706688	6	16	20,7	9	M3 x 8	Edelstahl	10	10	134,00
706689	7	18	22,4	9	M3 x 8	Edelstahl	13	5	102,00
706690	7	18	22,4	9	M3 x 8	Edelstahl	13	10	161,00
706691	8	18	22,4	9	M3 x 8	Edelstahl	12	5	91,00
706692	8	18	22,4	9	M3 x 8	Edelstahl	12	10	150,00
706693	9	24	26	9	M3 x 8	Edelstahl	23	5	113,00
706694	9	24	26	9	M3 x 8	Edelstahl	23	10	177,00
706695	10	24	26	9	M3 x 8	Edelstahl	22	5	113,00
706696	10	24	26	9	M3 x 8	Edelstahl	22	10	177,00
706697	11	28	31,8	11	M4 x 12	Edelstahl	39	5	118,00
706698	11	28	31,8	11	M4 x 12	Edelstahl	39	10	193,00
706699	12	28	31,8	11	M4 x 12	Edelstahl	38	5	113,00
706700	12	28	31,8	11	M4 x 12	Edelstahl	38	10	182,00
706701	13	30	33,9	11	M4 x 12	Edelstahl	43	5	134,00
706702	13	30	33,9	11	M4 x 12	Edelstahl	43	10	220,00
706703	14	30	33,9	11	M4 x 12	Edelstahl	42	5	129,00
706704	14	30	33,9	11	M4 x 12	Edelstahl	42	10	214,00
706705	15	34	39,4	13	M5 x 14	Edelstahl	65	5	140,00
706706	15	34	39,4	13	M5 x 14	Edelstahl	65	10	225,00
706707	16	34	39,4	13	M5 x 14	Edelstahl	63	5	140,00
706708	16	34	39,4	13	M5 x 14	Edelstahl	63	10	225,00
706709	17	36	41,1	13	M5 x 14	Edelstahl	72	5	150,00
706710	17	36	41,1	13	M5 x 14	Edelstahl	72	10	247,00
706711	18	36	41,1	13	M5 x 14	Edelstahl	69	5	150,00
706712	18	36	41,1	13	M5 x 14	Edelstahl	69	10	247,00
706713	19	40	46,4	15	M6 x 16	Edelstahl	100	5	177,00
706714	19	40	46,4	15	M6 x 16	Edelstahl	100	10	284,00
706715	20	40	46,4	15	M6 x 16	Edelstahl	97	5	172,00
706716	20	40	46,4	15	M6 x 16	Edelstahl	97	10	279,00
706717	21	42	48,1	15	M6 x 16	Edelstahl	107	5	182,00
706718	21	42	48,1	15	M6 x 16	Edelstahl	107	10	295,00
706719	22	42	48,1	15	M6 x 16	Edelstahl	103	5	182,00
706720	22	42	48,1	15	M6 x 16	Edelstahl	103	10	295,00
706721	23	45	50,8	15	M6 x 16	Edelstahl	122	5	198,00
706722	23	45	50,8	15	M6 x 16	Edelstahl	122	10	316,00
706723	24	45	50,8	15	M6 x 16	Edelstahl	117	5	198,00
706724	24	45	50,8	15	M6 x 16	Edelstahl	117	10	316,00
706725	25	45	50,8	15	M6 x 16	Edelstahl	114	5	182,00
706726	25	45	50,8	15	M6 x 16	Edelstahl	114	10	295,00
706727	26	48	53,7	15	M6 x 18	Edelstahl	133	5	204,00
706728	26	48	53,7	15	M6 x 18	Edelstahl	133	10	321,00
706729	28	48	53,7	15	M6 x 18	Edelstahl	123	5	204,00
706730	28	48	53,7	15	M6 x 18	Edelstahl	123	10	321,00
706731	30	54	58,6	15	M6 x 18	Edelstahl	163	5	220,00
706732	30	54	58,6	15	M6 x 18	Edelstahl	163	10	354,00
706733	32	54	58,6	15	M6 x 18	Edelstahl	156	5	241,00
706734	32	54	58,6	15	M6 x 18	Edelstahl	156	10	380,00
706735	34	57	61,6	15	M6 x 18	Edelstahl	174	5	279,00
706736	34	57	61,6	15	M6 x 18	Edelstahl	174	10	445,00
706737	35	57	61,6	15	M6 x 18	Edelstahl	171	5	252,00
706738	35	57	61,6	15	M6 x 18	Edelstahl	171	10	396,00
706739	36	57	61,6	15	M6 x 18	Edelstahl	163	5	279,00
706740	36	57	61,6	15	M6 x 18	Edelstahl	163	10	445,00
706741	38	60	65	15	M6 x 20	Edelstahl	178	5	348,00
706742	38	60	65	15	M6 x 20	Edelstahl	178	10	552,00
706743	40	60	65	15	M6 x 20	Edelstahl	163	5	338,00
706744	40	60	65	15	M6 x 20	Edelstahl	163	10	530,00
706745	42	73	79,4	19	M8 x 25	Edelstahl	367	2	195,00
706746	42	73	79,4	19	M8 x 25	Edelstahl	367	6	450,00
706747	45	73	79,4	19	M8 x 25	Edelstahl	344	2	191,00
706748	45	73	79,4	19	M8 x 25	Edelstahl	344	6	437,00
706749	48	78	84,2	19	M8 x 25	Edelstahl	392	2	259,00
706750	48	78	84,2	19	M8 x 25	Edelstahl	392	6	598,00
706751	50	78	84,2	19	M8 x 25	Edelstahl	370	2	251,00
706752	50	78	84,2	19	M8 x 25	Edelstahl	370	6	578,00
706753	3	16	20,7	9	M3 x 8	Aluminium	4	5	43,00
706754	3	16	20,7	9	M3 x 8	Aluminium	4	10	70,00
706755	4	16	20,7	9	M3 x 8	Aluminium	4	5	43,00
706756	4	16	20,7	9	M3 x 8	Aluminium	4	10	70,00
706757	5	16	20,7	9	M3 x 8	Aluminium	4	5	43,00
706758	5	16	20,7	9	M3 x 8	Aluminium	4	10	70,00
706759	6	16	20,7	9	M3 x 8	Aluminium	4	5	43,00
706760	6	16	20,7	9	M3 x 8	Aluminium	4	10	70,00
706761	7	18	22,4	9	M3 x 8	Aluminium	5	5	43,00
706762	7	18	22,4	9	M3 x 8	Aluminium	5	10	70,00
706763	8	18	22,4	9	M3 x 8	Aluminium	5	5	43,00
706764	8	18	22,4	9	M3 x 8	Aluminium	5	10	70,00
706765	9	24	26	9	M3 x 8	Aluminium	8	5	54,00
706766	9	24	26	9	M3 x 8	Aluminium	8	10	86,00
706767	10	24	26	9	M3 x 8	Aluminium	8	5	54,00
706768	10	24	26	9	M3 x 8	Aluminium	8	10	86,00
706769	11	28	31,8	11	M4 x 12	Aluminium	14	5	59,00
706770	11	28	31,8	11	M4 x 12	Aluminium	14	10	97,00
706771	12	28	31,8	11	M4 x 12	Aluminium	13	5	59,00
706772	12	28	31,8	11	M4 x 12	Aluminium	13	10	97,00
706773	13	30	33,9	11	M4 x 12	Aluminium	15	5	65,00
706774	13	30	33,9	11	M4 x 12	Aluminium	15	10	102,00
706775	14	30	33,9	11	M4 x 12	Aluminium	15	5	65,00
706776	14	30	33,9	11	M4 x 12	Aluminium	15	10	102,00
706777	15	34	39,4	13	M5 x 14	Aluminium	23	5	81,00
706778	15	34	39,4	13	M5 x 14	Aluminium	23	10	124,00
706779	16	34	39,4	13	M5 x 14	Aluminium	22	5	86,00
706780	16	34	39,4	13	M5 x 14	Aluminium	22	10	134,00
706781	17	36	41,1	13	M5 x 14	Aluminium	25	5	86,00
706782	17	36	41,1	13	M5 x 14	Aluminium	25	10	134,00
706783	18	36	41,1	13	M5 x 14	Aluminium	24	5	118,00
706784	18	36	41,1	13	M5 x 14	Aluminium	24	10	188,00
706785	19	40	46,4	15	M6 x 16	Aluminium	35	5	118,00
706786	19	40	46,4	15	M6 x 16	Aluminium	35	10	188,00
706787	20	40	46,4	15	M6 x 16	Aluminium	34	5	118,00
706788	20	40	46,4	15	M6 x 16	Aluminium	34	10	188,00
706789	21	42	48,1	15	M6 x 16	Aluminium	37	5	118,00
706790	21	42	48,1	15	M6 x 16	Aluminium	37	10	188,00
706791	22	42	48,1	15	M6 x 16	Aluminium	36	5	118,00
706792	22	42	48,1	15	M6 x 16	Aluminium	36	10	188,00
706793	23	45	50,8	15	M6 x 16	Aluminium	42	5	140,00
706794	23	45	50,8	15	M6 x 16	Aluminium	42	10	214,00
706795	24	45	50,8	15	M6 x 16	Aluminium	40	5	140,00
706796	24	45	50,8	15	M6 x 16	Aluminium	40	10	214,00
706797	25	45	50,8	15	M6 x 16	Aluminium	40	5	140,00
706798	25	45	50,8	15	M6 x 16	Aluminium	40	10	214,00
706799	26	48	53,7	15	M6 x 18	Aluminium	46	5	172,00
706800	26	48	53,7	15	M6 x 18	Aluminium	46	10	268,00
706801	28	48	53,7	15	M6 x 18	Aluminium	43	5	172,00
706802	28	48	53,7	15	M6 x 18	Aluminium	43	10	268,00
706803	30	54	58,6	15	M6 x 18	Aluminium	56	5	172,00
706804	30	54	58,6	15	M6 x 18	Aluminium	56	10	268,00
706805	32	54	58,6	15	M6 x 18	Aluminium	54	5	204,00
706806	32	54	58,6	15	M6 x 18	Aluminium	54	10	321,00
706807	34	57	61,6	15	M6 x 18	Aluminium	60	5	204,00
706808	34	57	61,6	15	M6 x 18	Aluminium	60	10	321,00
706809	35	57	61,6	15	M6 x 18	Aluminium	59	5	204,00
706810	35	57	61,6	15	M6 x 18	Aluminium	59	10	321,00
706811	36	57	61,6	15	M6 x 18	Aluminium	56	5	231,00
706812	36	57	61,6	15	M6 x 18	Aluminium	56	10	364,00
706813	38	60	65	15	M6 x 20	Aluminium	61	5	231,00
706814	38	60	65	15	M6 x 20	Aluminium	61	10	364,00
706815	40	60	65	15	M6 x 20	Aluminium	56	5	231,00
706816	40	60	65	15	M6 x 20	Aluminium	56	10	364,00
706817	42	73	79,4	19	M8 x 25	Aluminium	127	5	273,00
706818	42	73	79,4	19	M8 x 25	Aluminium	127	10	407,00
706819	45	73	79,4	19	M8 x 25	Aluminium	119	5	273,00
706820	45	73	79,4	19	M8 x 25	Aluminium	119	10	407,00
706821	48	78	84,2	19	M8 x 25	Aluminium	135	5	300,00
706822	48	78	84,2	19	M8 x 25	Aluminium	135	10	450,00
706823	50	78	84,2	19	M8 x 25	Aluminium	128	5	300,00
706824	50	78	84,2	19	M8 x 25	Aluminium	128	10	450,00
