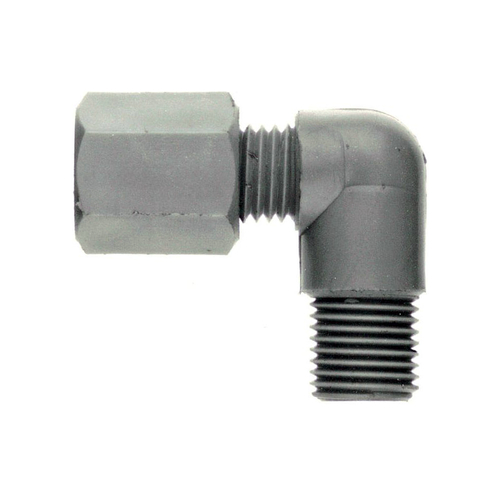

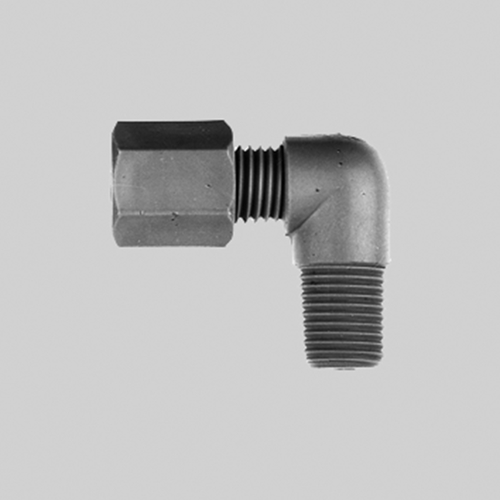

Winkel-Rohrverbinder mit Außengewinde aus PP, PVDF oder PTFE

Produktspezifikation L-Form, einerseits Rohranschluss, andererseits G-, NPT- oder... mehr

Produktspezifikation

L-Form, einerseits Rohranschluss, andererseits G-, NPT- oder M-Außengewinde

Allgemeine Information THOMAFLUID ® -Rohrverschraubungen werden zur Verbindung von Rohren... mehr

Allgemeine Information

THOMAFLUID®-Rohrverschraubungen werden zur Verbindung von Rohren eingesetzt, wobei unter den Begriff "ROHR" nicht nur Metallrohre fallen, sondern auch Rohre aus Glas oder Kunststoffen, z.B. PA, PTFE oder PVDF. Darin liegt ein wesentlicher Vorteil dieser Verschraubungen. Aber nicht nur für starre Rohre ist diese Verschraubung zu verwenden, sondern auch für weiche Schlauchleitungen, diese jedoch nur in Verbindung mit Stützhülsen (Artikel 22036-54).

THOMAFLUID®-Rohrverschraubungen der MULTIFIT®-EMP-Serie sind in THOMAFLUID®-Ventile, Hähne und Strömungsmesser der MULTIFIT®-EMP-Serie einschraubbar.

Montage:

Das Anschlussprinzip beruht darauf, dass das Rohr an die Innenkante der Verschraubung angelegt wird und die Verbindung über einen Dichtring abgedichtet wird. Die Arretierung erfolgt über einen Schneidring aus PEEK, der mittels einer Überwurfmutter auf das Rohr wirkt. Der geschlitzte Schneidring kerbt sich in dem Maße in das Rohr ein, wie die Überwurfmutter auf den Verschraubungskörper aufgeschraubt wird. Somit entsteht eine kraftschlüssige und dichte, jederzeit lösbare Rohrverbindung, die im konstruktiven Konzept Totvolumen vermeidet und auch den Strömungsverlauf nicht beeinflusst, indem der Innendurchmesser der Verschraubung gleich dem des Rohres ist.

Will man flexible Schlauchleitungen mit THOMAFLUID®-Rohrverschraubungen adaptieren, so schiebt man zunächst Stützhülsen in die flexiblen Schläuche; erst dann erfolgt die feste Montage durch Anziehen der Überwurfmutter.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber: Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Farbe: grau

Dichte: 0,90 g/cm3

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 10 bar

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm2

Reißdehnung: 800 %

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber: Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber: Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm3

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 10 bar

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm2

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 6 g/10 min.

PTFE (Polytetrafluorethylen)

Hochleistungskunststoff

Antiadhäsive Oberfläche

Hervorragende Gleiteigenschaften

Geringster Reibungskoeffizient aller Fluorkunststoffe

Sehr gute chemische Beständigkeit gegenüber den meisten aggressiven Medien

Ausgezeichnete Witterungsbeständigkeit

Höchste Gasdichtigkeit

Keine Wasseraufnahme

Sehr gute dielektrische Eigenschaften, unabhängig von Frequenz und Temperatur

Sehr gutes elektrisches Isoliervermögen, auch bei Luftfeuchtigkeit

Hohe Kriechstromfestigkeit

Unbrennbar

Farbe: milchig, weiß

Dichte: 2,20 g/cm3

Temperaturbereich: -200 bis +150 °C

Shore-Härte D: 60°

Max. Betriebsdruck: 6 bar

Zugfestigkeit: 30 - 40 N/mm2

Reißdehnung: 300 %

Wasseraufnahme: 0,01 %

Oberflächenwiderstand: 1017 Ohm

Zum anzeigen der Varianten bitte im Querformat benutzen.

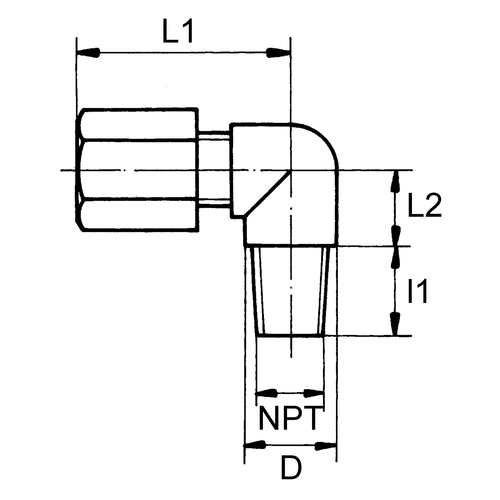

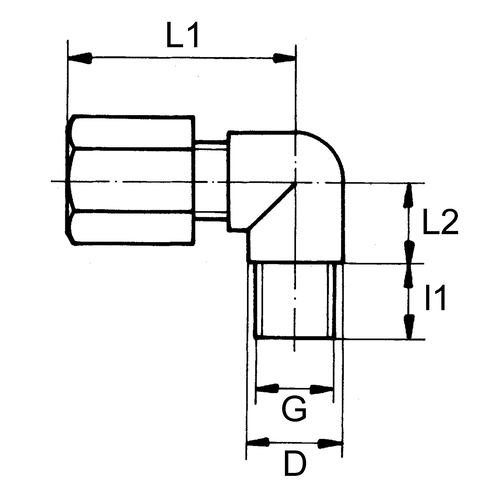

Artikel Bild Rohr Außen-Ø
mm
Außengewinde Dgross
mm
l1
mm
L1gross
mm
L2gross
mm
Werkstoff Einheit
Stück
Preis
Euro*
Kaufen
10675
4 G 1/8" 15 8 36 15 PP 10 110,00
10676
4 G 1/8" 15 8 36 15 PTFE 2 132,00
10677
4 G 1/8" 15 8 36 15 PVDF 2 120,00
10678
4 G 1/4" 15 12 36 15 PP 10 120,00
10679
4 G 1/4" 15 12 36 15 PTFE 2 140,00
10680
4 G 1/4" 15 12 36 15 PVDF 2 126,00
10681
4 G 3/8" 20 12 39 15 PP 10 170,00
10682
4 G 3/8" 20 12 39 15 PTFE 2 144,00
10683
4 G 3/8" 20 12 39 15 PVDF 2 132,00
10684
4 G 1/2" 25 14 42 15 PP 5 120,00
10685
4 G 1/2" 25 14 42 15 PTFE 2 166,00
10686
4 G 1/2" 25 14 42 15 PVDF 2 150,00
22623
6 G 1/8" 15 8 36 15 PP 10 110,00
22624
6 G 1/8" 15 8 36 15 PTFE 2 132,00
22625
6 G 1/8" 15 8 36 15 PVDF 2 119,00
22627
6 G 1/4" 15 12 36 15 PP 10 117,00
22628
6 G 1/4" 15 12 36 15 PTFE 2 139,00
22629
6 G 1/4" 15 12 36 15 PVDF 2 126,00
22631
6 G 3/8" 20 12 39 15 PP 10 170,00
22632
6 G 3/8" 20 12 39 15 PTFE 2 144,00
22633
6 G 3/8" 20 12 39 15 PVDF 2 131,00
22635
6 G 1/2" 25 14 42 15 PP 5 120,00
22636
6 G 1/2" 25 14 42 15 PTFE 2 165,00
22637
6 G 1/2" 25 14 42 15 PVDF 2 150,00
22639
8 G 1/8" 15 8 36 16 PP 10 169,00
22640
8 G 1/8" 15 8 36 16 PTFE 2 166,00
22641
8 G 1/8" 15 8 36 16 PVDF 2 150,00
22643
8 G 1/4" 15 12 36 16 PP 10 176,00
22644
8 G 1/4" 15 12 36 16 PTFE 2 165,00
22645
8 G 1/4" 15 12 36 16 PVDF 2 150,00
22647
8 G 3/8" 20 12 39 16 PP 5 111,00
22648
8 G 3/8" 20 12 39 16 PTFE 2 162,00
22649
8 G 3/8" 20 12 39 16 PVDF 2 150,00
22651
8 G 1/2" 25 14 42 16 PP 5 130,00
22652
8 G 1/2" 25 14 42 16 PTFE 2 170,00
22653
8 G 1/2" 25 14 42 16 PVDF 2 154,00
22655
10 G 1/8" 20 8 41 18 PP 5 130,00
22656
10 G 1/8" 20 8 41 18 PTFE 2 170,00
22657
10 G 1/8" 20 8 41 18 PVDF 2 154,00
22659
10 G 1/4" 20 12 41 18 PP 5 129,00
22660
10 G 1/4" 20 12 41 18 PTFE 2 170,00
22661
10 G 1/4" 20 12 41 18 PVDF 2 154,00
22663
10 G 3/8" 20 12 41 18 PP 5 135,00
22664
10 G 3/8" 20 12 41 18 PTFE 2 170,00
22665
10 G 3/8" 20 12 41 18 PVDF 2 154,00
22667
10 G 1/2" 25 14 44 18 PP 5 160,00
22668
10 G 1/2" 25 14 44 18 PTFE 2 174,00
22669
10 G 1/2" 25 14 44 18 PVDF 2 156,00
22671
12 G 1/8" 20 8 43 20 PP 5 160,00
22672
12 G 1/8" 20 8 43 20 PTFE 2 174,00
22673
12 G 1/8" 20 8 43 20 PVDF 2 156,00
22675
12 G 1/4" 20 12 43 20 PP 5 160,00
22676
12 G 1/4" 20 12 43 20 PTFE 2 174,00
22677
12 G 1/4" 20 12 43 20 PVDF 2 156,00
22679
12 G 3/8" 20 12 43 20 PP 5 160,00
22680
12 G 3/8" 20 12 43 20 PTFE 2 173,00
22681
12 G 3/8" 20 12 43 20 PVDF 2 156,00
22683
12 G 1/2" 25 14 46 20 PP 5 175,00
22684
12 G 1/2" 25 14 46 20 PTFE 1 96,00
22685
12 G 1/2" 25 14 46 20 PVDF 1 86,00
22687
14 G 1/8" 25 8 47 22 PP 5 190,00
22688
14 G 1/8" 25 8 47 22 PTFE 1 96,00
22689
14 G 1/8" 25 8 47 22 PVDF 1 86,00
22691
14 G 1/4" 25 12 47 22 PP 5 195,00
22692
14 G 1/4" 25 12 47 22 PTFE 1 96,00
22693
14 G 1/4" 25 12 47 22 PVDF 1 86,00
22695
14 G 3/8" 25 12 47 22 PP 5 205,00
22696
14 G 3/8" 25 12 47 22 PTFE 1 103,00
22697
14 G 3/8" 25 12 47 22 PVDF 1 92,00
22699
14 G 1/2" 25 14 47 22 PP 3 132,00
22700
14 G 1/2" 25 14 47 22 PTFE 1 109,00
10663
4 NPT 1/8" 15 10 36 15 PP 10 109,00
10664
4 NPT 1/8" 15 10 36 15 PTFE 2 132,00
10665
4 NPT 1/8" 15 10 36 15 PVDF 2 119,00
10666
4 NPT 1/4" 15 15 36 15 PP 10 117,00
10667
4 NPT 1/4" 15 15 36 15 PTFE 2 140,00
10668
4 NPT 1/4" 15 15 36 15 PVDF 2 126,00
10669
4 NPT 3/8" 20 15 39 15 PP 10 170,00
10670
4 NPT 3/8" 20 15 39 15 PTFE 2 144,00
10671
4 NPT 3/8" 20 15 39 15 PVDF 2 132,00
10672
4 NPT 1/2" 25 20 42 15 PP 5 120,00
10673
4 NPT 1/2" 25 20 42 15 PTFE 2 166,00
10674
4 NPT 1/2" 25 20 42 15 PVDF 2 150,00
22703
6 NPT 1/8" 15 10 36 15 PP 10 109,00
22704
6 NPT 1/8" 15 10 36 15 PTFE 2 132,00
22705
6 NPT 1/8" 15 10 36 15 PVDF 2 119,00
22707
6 NPT 1/4" 15 15 36 15 PP 10 117,00
22708
6 NPT 1/4" 15 15 36 15 PTFE 2 140,00
22709
6 NPT 1/4" 15 15 36 15 PVDF 2 126,00
22711
6 NPT 3/8" 20 15 39 15 PP 10 169,00
22712
6 NPT 3/8" 20 15 39 15 PTFE 2 144,00
22713
6 NPT 3/8" 20 15 39 15 PVDF 2 132,00
22715
6 NPT 1/2" 25 20 42 15 PP 5 120,00
22716
6 NPT 1/2" 25 20 42 15 PTFE 2 166,00
22717
6 NPT 1/2" 25 20 42 15 PVDF 2 150,00
22719
8 NPT 1/8" 15 10 36 16 PP 10 170,00
22720
8 NPT 1/8" 15 10 36 16 PTFE 2 166,00
22721
8 NPT 1/8" 15 10 36 16 PVDF 2 150,00
22723
8 NPT 1/4" 15 15 36 16 PP 10 180,00
22724
8 NPT 1/4" 15 15 36 16 PTFE 2 165,00
22725
8 NPT 1/4" 15 15 36 16 PVDF 2 150,00
22727
8 NPT 3/8" 20 15 39 16 PP 5 111,00
22728
8 NPT 3/8" 20 15 39 16 PTFE 2 162,00
22729
8 NPT 3/8" 20 15 39 16 PVDF 2 150,00
22731
8 NPT 1/2" 25 20 42 16 PP 5 130,00
22732
8 NPT 1/2" 25 20 42 16 PTFE 2 170,00
22733
8 NPT 1/2" 25 20 42 16 PVDF 2 154,00
22735
10 NPT 1/8" 20 10 41 18 PP 5 130,00
22736
10 NPT 1/8" 20 10 41 18 PTFE 2 170,00
22737
10 NPT 1/8" 20 10 41 18 PVDF 2 154,00
23473
10 NPT 1/4" 20 15 41 18 PP 5 129,00
23474
10 NPT 1/4" 20 15 41 18 PTFE 2 169,00
23475
10 NPT 1/4" 20 15 41 18 PVDF 2 154,00
23477
10 NPT 3/8" 20 15 41 18 PP 5 133,00
23478
10 NPT 3/8" 20 15 41 18 PTFE 2 170,00
23479
10 NPT 3/8" 20 15 41 18 PVDF 2 154,00
23481
10 NPT 1/2" 25 20 44 18 PP 5 160,00
23482
10 NPT 1/2" 25 20 44 18 PTFE 2 174,00
23483
10 NPT 1/2" 25 20 44 18 PVDF 2 156,00
23485
12 NPT 1/8" 20 10 43 20 PP 5 160,00
23486
12 NPT 1/8" 20 10 43 20 PTFE 2 174,00
23487
12 NPT 1/8" 20 10 43 20 PVDF 2 156,00
23489
12 NPT 1/4" 20 15 43 20 PP 5 160,00
23490
12 NPT 1/4" 20 15 43 20 PTFE 2 174,00
23491
12 NPT 1/4" 20 15 43 20 PVDF 2 156,00
23493
12 NPT 3/8" 20 15 43 20 PP 5 160,00
23494
12 NPT 3/8" 20 15 43 20 PTFE 2 174,00
23495
12 NPT 3/8" 20 15 43 20 PVDF 2 156,00
23497
12 NPT 1/2" 25 20 46 20 PP 5 175,00
23498
12 NPT 1/2" 25 20 46 20 PTFE 1 96,00
23499
12 NPT 1/2" 25 20 46 20 PVDF 1 86,00
23501
14 NPT 1/8" 25 10 47 22 PP 5 190,00
23502
14 NPT 1/8" 25 10 47 22 PTFE 1 96,00
23503
14 NPT 1/8" 25 10 47 22 PVDF 1 86,00
23505
14 NPT 1/4" 25 15 47 22 PP 5 195,00
23506
14 NPT 1/4" 25 15 47 22 PTFE 1 96,00
23507
14 NPT 1/4" 25 15 47 22 PVDF 1 86,00
23509
14 NPT 3/8" 25 15 47 22 PP 5 205,00
23510
14 NPT 3/8" 25 15 47 22 PTFE 1 103,00
23511
14 NPT 3/8" 25 15 47 22 PVDF 1 92,00
23513
14 NPT 1/2" 25 20 47 22 PP 3 132,00
23514
14 NPT 1/2" 25 20 47 22 PTFE 1 109,00
23515
14 NPT 1/2" 25 20 47 22 PVDF 1 98,00
22739
6 M10 x 1,5 15 8 36 15 PP 10 a.A.
22740
6 M10 x 1,5 15 8 36 15 PTFE 2 a.A.
22741
6 M10 x 1,5 15 8 36 15 PVDF 5 92,00
22743
6 M12 x 1,5 15 12 36 15 PP 10 a.A.
22744
6 M12 x 1,5 15 12 36 15 PTFE 2 a.A.
22745
6 M12 x 1,5 15 12 36 15 PVDF 2 a.A.
22747
6 M16 x 1,5 20 12 39 15 PP 10 a.A.
22748
6 M16 x 1,5 20 12 39 15 PTFE 2 a.A.
22749
6 M16 x 1,5 20 12 39 15 PVDF 2 a.A.
22751
6 M18 x 1,5 20 12 39 15 PP 5 a.A.
22752
6 M18 x 1,5 20 12 39 15 PTFE 2 a.A.
22753
6 M18 x 1,5 20 12 39 15 PVDF 2 a.A.
22755
8 M10 x 1,5 15 8 36 16 PP 10 a.A.
22756
8 M10 x 1,5 15 8 36 16 PTFE 5 108,00
22757
8 M10 x 1,5 15 8 36 16 PVDF 2 a.A.
22759
8 M12 x 1,5 15 12 36 16 PP 10 a.A.
22760
8 M12 x 1,5 15 12 36 16 PTFE 2 a.A.
22761
8 M12 x 1,5 15 12 36 16 PVDF 2 a.A.
22763
8 M16 x 1,5 20 12 39 16 PP 10 a.A.
22764
8 M16 x 1,5 20 12 39 16 PTFE 2 a.A.
22765
8 M16 x 1,5 20 12 39 16 PVDF 2 a.A.
22767
8 M18 x 1,5 20 12 39 16 PP 5 a.A.
22768
8 M18 x 1,5 20 12 39 16 PTFE 2 a.A.
22769
8 M18 x 1,5 20 12 39 16 PVDF 2 a.A.
22771
10 M10 x 1,5 20 8 41 18 PP 10 a.A.
22772
10 M10 x 1,5 20 8 41 18 PTFE 2 a.A.
22773
10 M10 x 1,5 20 8 41 18 PVDF 2 a.A.
22775
10 M12 x 1,5 20 12 41 18 PP 10 a.A.
22776
10 M12 x 1,5 20 12 41 18 PTFE 2 a.A.
22777
10 M12 x 1,5 20 12 41 18 PVDF 2 a.A.
22779
10 M16 x 1,5 20 12 41 18 PP 5 a.A.
22780
10 M16 x 1,5 20 12 41 18 PTFE 2 a.A.
22781
10 M16 x 1,5 20 12 41 18 PVDF 2 a.A.
22783
10 M18 x 1,5 20 12 41 18 PP 5 a.A.
22784
10 M18 x 1,5 20 12 41 18 PTFE 2 a.A.
22785
10 M18 x 1,5 20 12 41 18 PVDF 2 a.A.
22787
12 M12 x 1,5 20 12 43 20 PP 5 a.A.
22788
12 M12 x 1,5 20 12 43 20 PTFE 2 87,00
22789
12 M12 x 1,5 20 12 43 20 PVDF 2 a.A.
22791
12 M14 x 1,5 20 12 43 20 PP 5 a.A.
22792
12 M14 x 1,5 20 12 43 20 PTFE 2 a.A.
22793
12 M14 x 1,5 20 12 43 20 PVDF 2 a.A.
22795
12 M16 x 1,5 20 12 43 20 PP 5 a.A.
22796
12 M16 x 1,5 20 12 43 20 PTFE 2 a.A.
22797
12 M16 x 1,5 20 12 43 20 PVDF 2 a.A.
22799
12 M18 x 1,5 20 12 43 20 PP 5 a.A.
22800
12 M18 x 1,5 20 12 43 20 PTFE 2 a.A.
22801
12 M18 x 1,5 20 12 43 20 PVDF 2 a.A.
22803
14 M12 x 1,5 25 12 47 22 PP 5 a.A.
22804
14 M12 x 1,5 25 12 47 22 PTFE 2 a.A.
22805
14 M12 x 1,5 25 12 47 22 PVDF 2 a.A.
22807
14 M14 x 1,5 25 12 47 22 PP 5 a.A.
22808
14 M14 x 1,5 25 12 47 22 PTFE 2 a.A.
22809
14 M14 x 1,5 25 12 47 22 PVDF 2 a.A.
22811
14 M16 x 1,5 25 12 47 22 PP 5 a.A.
22812
14 M16 x 1,5 25 12 47 22 PTFE 2 a.A.
22813
14 M16 x 1,5 25 12 47 22 PVDF 2 a.A.
22815
14 M18 x 1,5 25 12 47 22 PP 5 a.A.
22816
14 M18 x 1,5 25 12 47 22 PTFE 1 a.A.
22817
14 M18 x 1,5 25 12 47 22 PVDF 1 a.A.
Zubehör
Ähnliche Artikel
T-Verbinder aus PFA T-Verbinder aus PFA
NEU
Thomafluid I Thomafluid I
Thomapor Thomapor
Rohr aus PVC-U Rohr aus PVC-U
Glas-Keramik-Testpackung Glas-Keramik-Testpackung
T-Steckverbinder T-Steckverbinder
Gerader-Steckverbinder Gerader-Steckverbinder
T-Rohrverbinder aus PVDF T-Rohrverbinder aus PVDF
T-Rohrverbinder aus PFA T-Rohrverbinder aus PFA
Angesehen
