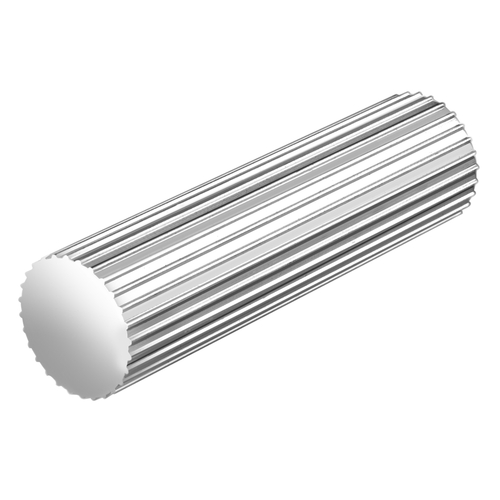

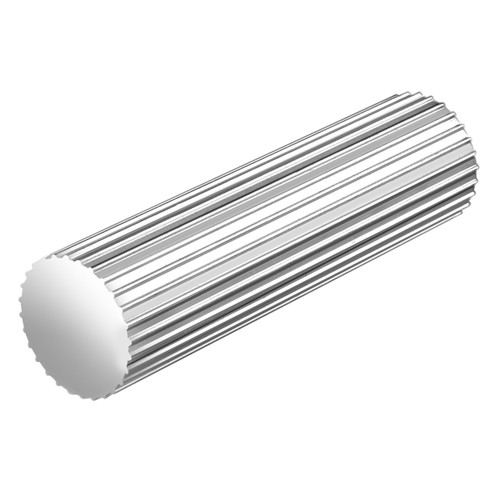

Zahnwelle für AT5-Profil

Produktspezifikation Für Zahnriemen-Profil AT5. Über die ganze Länge... mehr

Produktspezifikation

Für Zahnriemen-Profil AT5.

Über die ganze Länge verzahnt.

Zur Weiterbearbeitung zu Sonderkonstruktionen.

Technische Spezifikation

Werkstoff: Aluminium 6082-T6, UNI 9006

Bohrung: ungebohrt

Allgemeine Information Zahnriemenantriebe Einsatz zur Leistungsübertragung,... mehr

Allgemeine Information Zahnriemenantriebe

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.

Laufruhige, synchrone Kraftübertragung.

Wartungsfrei. Schmierung ist nicht erforderlich.

Hoher Wirkungsgrad bis zu 98 %.

Riemen-Vorspannung ist erforderlich.

T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm. Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern

AT-Zahnriemen aus Polyurethan mit Teilung 5 mm. Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern

HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm. Für hohe Leistungsübertragung auch bei hohen Drehzahlen

Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.

Hinweise zu Einbau und Verwendung:

Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)

Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)

Mindestens ein Zahnriemenrad muss Bordscheiben haben

Mindestens 6 Zähne müssen im Eingriff stehen

Zahnriementriebe laufen ungeschmiert.

Allgemeine Information T / AT

Klassisches trapezförmiges Profil nach DIN 7721 mit metrischen Abmessungen.

Ausführung T ist Standardausführung für normale Anwendungen in Größe T2,5, T5 in verschiedenen Breiten. T-Riemen laufen nur auf T-Zahnriemenrädern.

Ausführung AT ist eine verstärkte Ausführung zur Übertragung hoher Drehmomente in Größe AT5 in verschiedenen Breiten. AT-Riemen laufen nur auf AT-Zahnriemenrädern. AT-Zahnriemen benötigen auf Grund der geringeren Biegewilligkeit einen größeren Zahnscheiben-Durchmesser als T-Zahnriemen.

Zahnscheiben erhältlich aus Aluminium (z.T. auch aus Kunststoff).

T- und AT-Antriebe sind nicht spielarm.

Gute Beständigkeit gegen Öle, Fette und viele Chemikalien.

Die Zahnriemen bestehen aus hellem Kunststoff mit geringem Abrieb.

Werkstoff: PUR - Polyurethan mit Stahlzugstrang (dehnungsarm)

Temperaturbereich: -30 bis +80 °C

Teilung: T2,5: 2,5 mm; T5: 5,0 mm; AT5: 5,0 mm

Gesamthöhe: T2,5: 1,3 mm; T5: 2,2 mm; AT5: 2,7 mm

Zahnhöhe: T2,5: 0,7 mm; T5: 1,2 mm; AT5: 1,2 mm

Zugkraft: T2,5: 120 N; T5: 330 N; AT5: 700 N (zulässige Zahnriemenzugkraft bei 10 mm Riemenbreite)

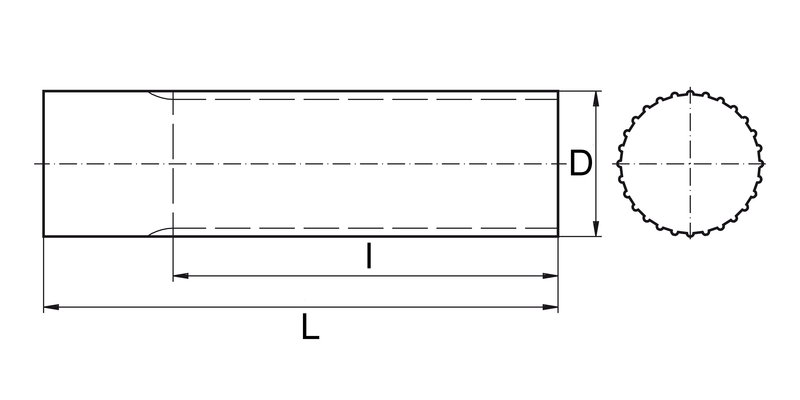

Artikel Bild Profil Zähne D
mm
l
mm
Gewicht
kg
Länge
mm
Einheit
Stück
Preis
Euro*
Kaufen
702539
AT5 12 17,85 140 0,08 140 2 93,00
702540
AT5 12 17,85 140 0,08 140 6 206,00
702541
AT5 13 19,45 140 0,1 140 2 95,00
702542
AT5 13 19,45 140 0,1 140 6 212,00
702543
AT5 14 21,05 140 0,12 140 2 99,00
702544
AT5 14 21,05 140 0,12 140 6 219,00
702545
AT5 15 22,65 140 0,14 140 2 101,00
702546
AT5 15 22,65 140 0,14 140 6 225,00
702547
AT5 16 24,2 140 0,15 140 2 110,00
702548
AT5 16 24,2 140 0,15 140 6 244,00
702549
AT5 17 25,8 140 0,18 140 1 56,00
702550
AT5 17 25,8 140 0,18 140 3 126,00
702551
AT5 18 27,4 140 0,2 140 1 60,00
702552
AT5 18 27,4 140 0,2 140 3 139,00
702553
AT5 19 29 140 0,23 140 1 65,00
702554
AT5 19 29 140 0,23 140 3 145,00
702555
AT5 20 30,6 160 0,3 160 1 69,00
702556
AT5 20 30,6 160 0,3 160 3 158,00
702557
AT5 21 32,3 160 0,33 160 1 71,00
702558
AT5 21 32,3 160 0,33 160 3 164,00
702559
AT5 22 33,85 160 0,36 160 1 73,00
702560
AT5 22 33,85 160 0,36 160 3 167,00
702561
AT5 23 35,45 160 0,4 160 1 78,00
702562
AT5 23 35,45 160 0,4 160 3 177,00
702563
AT5 24 37 160 0,44 160 1 80,00
702564
AT5 24 37 160 0,44 160 3 183,00
702565
AT5 25 38,55 160 0,47 160 1 84,00
702566
AT5 25 38,55 160 0,47 160 3 190,00
702567
AT5 26 40,2 160 0,51 160 1 82,00
702568
AT5 26 40,2 160 0,51 160 3 183,00
702569
AT5 27 41,8 160 0,55 160 1 88,00
702570
AT5 27 41,8 160 0,55 160 3 196,00
702571
AT5 28 43,35 160 0,6 160 1 93,00
702572
AT5 28 43,35 160 0,6 160 3 206,00
702573
AT5 30 46,55 160 0,69 160 1 101,00
702574
AT5 30 46,55 160 0,69 160 3 222,00
702575
AT5 32 49,7 160 0,81 160 1 105,00
702576
AT5 32 49,7 160 0,81 160 3 238,00
702577
AT5 34 52,85 160 0,9 160 1 118,00
702578
AT5 34 52,85 160 0,9 160 3 267,00
702579
AT5 36 56,05 160 1,02 160 1 131,00
702580
AT5 36 56,05 160 1,02 160 3 296,00
702581
AT5 38 59,25 160 1,14 160 1 131,00
702582
AT5 38 59,25 160 1,14 160 3 289,00
702583
AT5 40 62,45 160 1,28 160 1 133,00
702584
AT5 40 62,45 160 1,28 160 3 293,00
702585
AT5 42 65,6 160 1,41 160 1 148,00
702586
AT5 42 65,6 160 1,41 160 3 325,00
702587
AT5 44 68,8 160 1,55 160 1 146,00
702588
AT5 44 68,8 160 1,55 160 3 318,00
702589
AT5 46 72 160 1,7 160 1 152,00
702590
AT5 46 72 160 1,7 160 3 334,00
702591
AT5 48 75,15 160 1,85 160 1 140,00
702592
AT5 48 75,15 160 1,85 160 3 315,00
702593
AT5 52 81,55 160 2,19 160 1 159,00
702594
AT5 52 81,55 160 2,19 160 3 360,00
702595
AT5 56 87,9 160 2,55 160 1 180,00
702596
AT5 56 87,9 160 2,55 160 2 285,00
702597
AT5 58 91,1 160 2,74 160 1 189,00
702598
AT5 58 91,1 160 2,74 160 2 302,00
702599
AT5 60 94,25 160 2,94 160 1 195,00
702600
AT5 60 94,25 160 2,94 160 2 313,00
702601
AT5 64 100,65 160 3,36 160 1 232,00
702602
AT5 64 100,65 160 3,36 160 2 371,00
702603
AT5 72 113,35 160 4,29 160 1 238,00
702604
AT5 72 113,35 160 4,29 160 2 369,00
