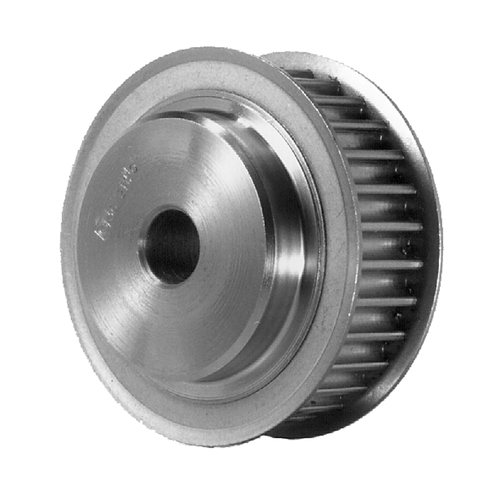

Zahnriemenrad HTD-3M aus Aluminium

Produktspezifikation Zahnriemenrad aus Aluminium, bis 44 Zähne mit 2 Bordscheiben, ab 48... mehr

Produktspezifikation

Zahnriemenrad aus Aluminium, bis 44 Zähne mit 2 Bordscheiben, ab 48 Zähne ohne Bordscheiben.

Für Zahnriemen HTD-3M Breite 9 und 15 mm.

Technische Spezifikation

Werkstoff: Aluminium 6082-T6, UNI 9006. Bordscheiben Stahl verzinkt.

Bohrung: teilweise mit Vorbohrung, sonst mit Zentrierbohrung.

Allgemeine Information Zahnriemenantriebe Einsatz zur Leistungsübertragung,... mehr

Allgemeine Information Zahnriemenantriebe

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.

Laufruhige, synchrone Kraftübertragung.

Wartungsfrei. Schmierung ist nicht erforderlich.

Hoher Wirkungsgrad bis zu 98 %.

Riemen-Vorspannung ist erforderlich.

T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm. Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern

AT-Zahnriemen aus Polyurethan mit Teilung 5 mm. Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern

HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm. Für hohe Leistungsübertragung auch bei hohen Drehzahlen

Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.

Hinweise zu Einbau und Verwendung:

Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)

Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)

Mindestens ein Zahnriemenrad muss Bordscheiben haben

Mindestens 6 Zähne müssen im Eingriff stehen

Zahnriementriebe laufen ungeschmiert.

Allgemeine Information HTD

HTD (High Torque Drive)-Zahnriemen mit halbrundem Zahnprofil mit metrischen Abmessungen in Teilung 3, 5 oder 8 mm.

Zahnriemen als endloser Zahnriemen (geschlossene Form) oder als Meterware (endlich, nicht verschweißbar) erhältlich.

Hohe Leistungsübertragung auch bei hohen Drehzahlen.

HTD-Zahnriemen laufen nur auf HTD-Zahnriemenrädern.

Zahnscheiben erhältlich für HTD-3M aus Aluminium, für HTD-5M aus Stahl (ab 44 Zähnen aus Aluminium), für HTD-8M aus Stahl (ab 80 Zähnen aus Grauguss).

HTD-Antriebe sind nicht spielfrei.

Halbrundes Zahnprofil für gleichmäßigeren Spannungsverlauf.

Laufseiten beschichtet mit Gewebe aus PA 6.6 (Nylon) zur Verschleißminderung.

Werkstoff: Neopren, schwarz, mit Glasfaserzugstrang

Temperaturbereich: -20 bis +100 °C

Teilung: 3M: 3 mm; 5M: 5 mm; 8M: 8 mm

Gesamthöhe: 3M: 2,4 mm; 5M: 3,6 mm; 8M: 5,6 mm

Zahnhöhe: 3M: 1,2 mm; 5M: 2,1 mm; 8M: 3,4 mm

Zugkraft: 3M: 100 N; 5M: 208 N; 8M: 375 N (zulässige Zahnriemenzugkraft bei 10 mm Riemenbreite)

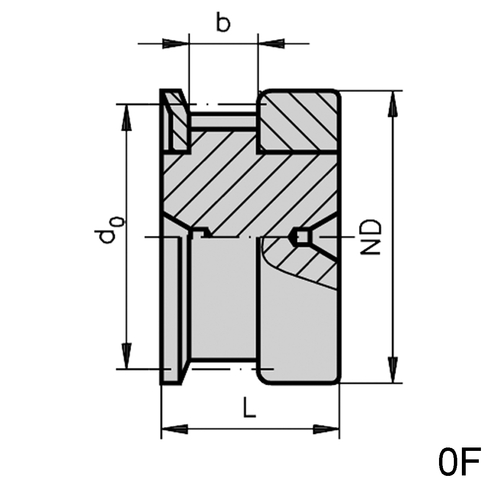

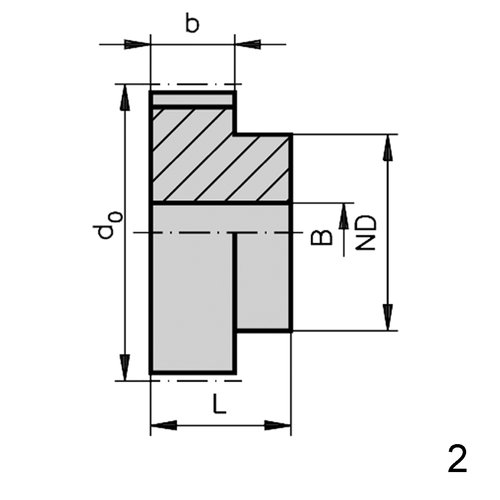

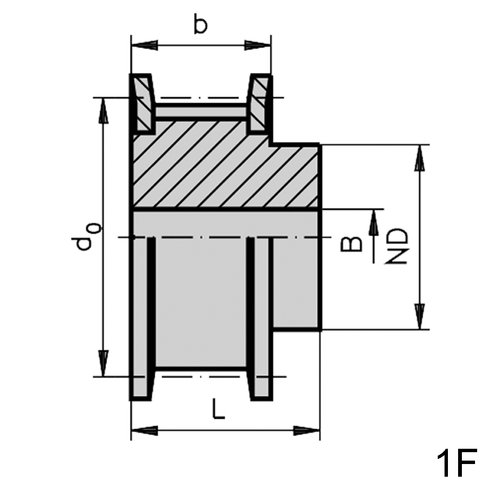

Artikel Bild Profil Riemenbreite
mm
Ausführung Zähne Ø Zahnscheibe1
mm
Ø Bordscheibe1
mm
Teilkreis-Ø (d0)
mm
Naben-Ø (ND)
mm
Zahnbreite (b)
mm
L
mm
Vorbohrung (B)
mm
max. Fertigbohrung (B)
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
702125
HTD-3M 9 0F 10 8,79 13 9,55 12 10,2 17,5 3,5 3,6 2 50,00
702126
HTD-3M 9 0F 10 8,79 13 9,55 12 10,2 17,5 3,5 3,6 6 96,00
702127
HTD-3M 9 0F 12 10,7 15 11,46 15 10,2 17,5 5 5,2 2 52,00
702128
HTD-3M 9 0F 12 10,7 15 11,46 15 10,2 17,5 5 5,2 6 96,00
702129
HTD-3M 9 0F 14 12,61 16 13,37 16 10,2 17,5 6 6,6 2 52,00
702130
HTD-3M 9 0F 14 12,61 16 13,37 16 10,2 17,5 6 6,6 6 102,00
702131
HTD-3M 9 0F 15 13,56 18 14,32 17,5 10,2 17,5 7 7,7 2 54,00
702132
HTD-3M 9 0F 15 13,56 18 14,32 17,5 10,2 17,5 7 7,7 6 102,00
702133
HTD-3M 9 1F 16 14,52 18 15,28 10 12,8 20,6 4 5,5 6,6 2 50,00
702134
HTD-3M 9 1F 16 14,52 18 15,28 10 12,8 20,6 4 5,5 6,6 6 96,00
702135
HTD-3M 9 1F 18 16,43 19,5 17,19 11 12,8 20,6 6 6,5 7,7 2 50,00
702136
HTD-3M 9 1F 18 16,43 19,5 17,19 11 12,8 20,6 6 6,5 7,7 6 96,00
702137
HTD-3M 9 1F 20 18,34 23 19,1 13 12,8 20,6 6 8 10,4 2 52,00
702138
HTD-3M 9 1F 20 18,34 23 19,1 13 12,8 20,6 6 8 10,4 6 102,00
702139
HTD-3M 9 1F 21 19,29 25 20,05 14 12,8 20,6 6 9 12,5 2 54,00
702140
HTD-3M 9 1F 21 19,29 25 20,05 14 12,8 20,6 6 9 12,5 6 102,00
702141
HTD-3M 9 1F 22 20,25 25 21,01 14 12,8 20,6 6 9 14 2 56,00
702142
HTD-3M 9 1F 22 20,25 25 21,01 14 12,8 20,6 6 9 14 6 108,00
702143
HTD-3M 9 1F 24 22,16 25 22,92 14 12,8 20,6 6 9 15 2 56,00
702144
HTD-3M 9 1F 24 22,16 25 22,92 14 12,8 20,6 6 9 15 6 108,00
702145
HTD-3M 9 1F 26 24,07 28 24,83 16 12,8 20,6 6 10 18,6 2 54,00
702146
HTD-3M 9 1F 26 24,07 28 24,83 16 12,8 20,6 6 10 18,6 6 102,00
702147
HTD-3M 9 1F 28 25,98 32 26,74 18 12,8 20,6 6 11 23 2 58,00
702148
HTD-3M 9 1F 28 25,98 32 26,74 18 12,8 20,6 6 11 23 6 108,00
702149
HTD-3M 9 1F 30 27,89 32 28,65 20 12,8 20,6 6 12,5 27 2 58,00
702150
HTD-3M 9 1F 30 27,89 32 28,65 20 12,8 20,6 6 12,5 27 6 108,00
702151
HTD-3M 9 1F 32 29,8 36 30,56 22 12,8 20,6 6 13,5 32 2 60,00
702152
HTD-3M 9 1F 32 29,8 36 30,56 22 12,8 20,6 6 13,5 32 6 114,00
702153
HTD-3M 9 1F 36 33,62 38 34,38 26 13,4 22,2 6 15 44,2 2 64,00
702154
HTD-3M 9 1F 36 33,62 38 34,38 26 13,4 22,2 6 15 44,2 6 120,00
702155
HTD-3M 9 1F 40 37,44 42 38,2 28 13,4 22,2 6 16,5 53 2 70,00
702156
HTD-3M 9 1F 40 37,44 42 38,2 28 13,4 22,2 6 16,5 53 6 132,00
702157
HTD-3M 9 1F 44 41,26 48 42,02 33 13,4 22,2 6 20 66 2 84,00
702158
HTD-3M 9 1F 44 41,26 48 42,02 33 13,4 22,2 6 20 66 6 156,00
702159
HTD-3M 9 2 48 45,08 45,84 33 13,4 22,2 8 20 72 2 90,00
702160
HTD-3M 9 2 48 45,08 45,84 33 13,4 22,2 8 20 72 6 168,00
702161
HTD-3M 9 2 60 56,54 57,3 33 13,4 22,2 8 20 105 2 96,00
702162
HTD-3M 9 2 60 56,54 57,3 33 13,4 22,2 8 20 105 6 186,00
702163
HTD-3M 9 2 72 67,99 68,75 33 13,4 22,2 8 20 146 1 52,00
702164
HTD-3M 9 2 72 67,99 68,75 33 13,4 22,2 8 20 146 3 111,00
702165
HTD-3M 15 0F 10 8,79 13 9,55 12 17 26 3,5 5 2 54,00
702166
HTD-3M 15 0F 10 8,79 13 9,55 12 17 26 3,5 5 6 102,00
702167
HTD-3M 15 0F 12 10,7 15 11,46 15 17 26 5 7,4 2 56,00
702168
HTD-3M 15 0F 12 10,7 15 11,46 15 17 26 5 7,4 6 108,00
702169
HTD-3M 15 0F 14 12,61 16 13,37 16 17 26 6 9,4 2 54,00
702170
HTD-3M 15 0F 14 12,61 16 13,37 16 17 26 6 9,4 6 102,00
702171
HTD-3M 15 0F 15 13,56 18 14,32 17,5 17 26 7 11 2 56,00
702172
HTD-3M 15 0F 15 13,56 18 14,32 17,5 17 26 7 11 6 108,00
702173
HTD-3M 15 1F 16 14,52 18 15,28 10 19,5 26 4 5,5 8,5 2 54,00
702174
HTD-3M 15 1F 16 14,52 18 15,28 10 19,5 26 4 5,5 8,5 6 102,00
702175
HTD-3M 15 1F 18 16,43 19,5 17,19 11 19,5 26 6 6,5 10,2 2 56,00
702176
HTD-3M 15 1F 18 16,43 19,5 17,19 11 19,5 26 6 6,5 10,2 6 108,00
702177
HTD-3M 15 1F 20 18,34 23 19,1 13 19,5 26 6 8 13,8 2 56,00
702178
HTD-3M 15 1F 20 18,34 23 19,1 13 19,5 26 6 8 13,8 6 108,00
702179
HTD-3M 15 1F 21 19,29 25 20,05 14 19,5 26 6 9 16,2 2 54,00
702180
HTD-3M 15 1F 21 19,29 25 20,05 14 19,5 26 6 9 16,2 6 102,00
702181
HTD-3M 15 1F 22 20,25 25 21,01 14 19,5 26 6 9 17,2 2 56,00
702182
HTD-3M 15 1F 22 20,25 25 21,01 14 19,5 26 6 9 17,2 6 108,00
702183
HTD-3M 15 1F 24 22,16 25 22,92 14 19,5 26 6 9 20 2 58,00
702184
HTD-3M 15 1F 24 22,16 25 22,92 14 19,5 26 6 9 20 6 108,00
702185
HTD-3M 15 1F 26 24,07 28 24,83 16 19,5 26 6 10 25 2 62,00
702186
HTD-3M 15 1F 26 24,07 28 24,83 16 19,5 26 6 10 25 6 114,00
702187
HTD-3M 15 1F 28 25,98 32 26,74 18 19,5 26 6 11 31 2 64,00
702188
HTD-3M 15 1F 28 25,98 32 26,74 18 19,5 26 6 11 31 6 120,00
702189
HTD-3M 15 1F 30 27,89 32 28,65 20 19,5 26 6 12,5 35 2 66,00
702190
HTD-3M 15 1F 30 27,89 32 28,65 20 19,5 26 6 12,5 35 6 126,00
702191
HTD-3M 15 1F 32 29,8 36 30,56 22 19,5 26 6 13,5 41 2 70,00
702192
HTD-3M 15 1F 32 29,8 36 30,56 22 19,5 26 6 13,5 41 6 132,00
702193
HTD-3M 15 1F 36 33,62 38 34,38 26 20 30 6 15 60 2 78,00
702194
HTD-3M 15 1F 36 33,62 38 34,38 26 20 30 6 15 60 6 144,00
702195
HTD-3M 15 1F 40 37,44 42 38,2 28 20 30 6 16,5 72 2 86,00
702196
HTD-3M 15 1F 40 37,44 42 38,2 28 20 30 6 16,5 72 6 162,00
702197
HTD-3M 15 1F 44 41,26 48 42,02 33 20 30 6 20 95 2 96,00
702198
HTD-3M 15 1F 44 41,26 48 42,02 33 20 30 6 20 95 6 186,00
702199
HTD-3M 15 2 48 45,08 45,84 33 20 30 8 20 101 1 50,00
702200
HTD-3M 15 2 48 45,08 45,84 33 20 30 8 20 101 3 108,00
702201
HTD-3M 15 2 60 56,54 57,3 33 20 30 8 20 151 1 60,00
702202
HTD-3M 15 2 60 56,54 57,3 33 20 30 8 20 151 3 129,00
702203
HTD-3M 15 2 72 67,99 68,75 33 20 30 8 20 212 1 68,00
702204
HTD-3M 15 2 72 67,99 68,75 33 20 30 8 20 212 3 147,00
