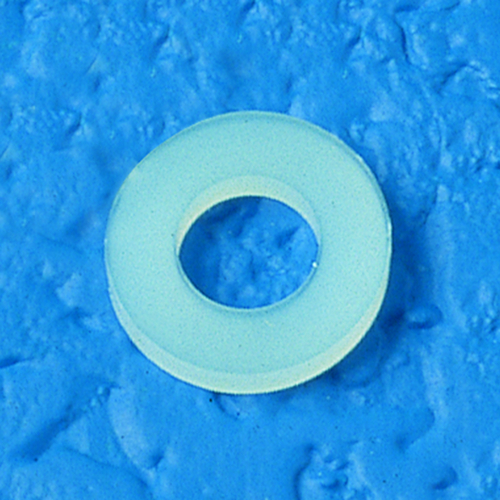

Unterlegscheibe (DIN 433) aus PA

Technische Spezifikation Werkstoff: PA 6.6 ( Polyamid 6.6 ) Farbe: natur... mehr

Menü schließen

Technische Spezifikation

Werkstoff: PA 6.6 (Polyamid 6.6)

Farbe: natur

Regelwerk: DIN 433, ISO 7092

Allgemeine Information Universelle Unterleg- oder Zwischenringe Ideale Gleitringe zwischen... mehr

Menü schließen

Allgemeine Information

Universelle Unterleg- oder Zwischenringe

Ideale Gleitringe zwischen drehenden Teilen

Isolieren Feuchtigkeit und Elektrizität

Absorbieren Schwingungen

Gegen Korrosion beständig

Chemische Charakteristik:

Beständig gegen aromatische und aliphatische Kohlenwasserstoffe, Kraftstoffe, Mineralöle und mineralische Schmierstoffe; geeignet für Alkohole, Ester, Ketone, Äther und Amine; gute Beständigkeit gegenüber schwachen Laugen, jedoch gegen starke Laugen nur mäßig beständig; bedingt beständig gegen schwache Mineralsäuren und schwache organische Säuren; wird von oxidierenden Säuren, starken Mineralsäuren und starken organischen Säuren sowie Phenolen angegriffen; bedingte Hydrolysebeständigkeit

Werkstoffspezifikation:

Polyamid ist ein elastischer, zäher, belastbarer, aber kerbempfindlicher Werkstoff

Stoßbelastbar und schlagzäh

Abrieb- und kältefest

Hohe Ermüdungsfestigkeit und ein hervorragendes Rückstellvermögen

Hohe Verschleißfestigkeit und gutes mechanisches Dämpfungsvermögen

Isolierende Eigenschaften und eine erstaunlich hohe Zugfestigkeit

Verbindungsteile aus Polyamid und ähnlichen Kunststoffen schützen vor Rost- und Korrosionsschäden

Polyamid kann auch in der Lebensmittelindustrie und in medizinischen Bereichen eingesetzt werden

PA 6 weist gegenüber PA 6.6 eine bessere Stoßbelastbarkeit und höhere Schlagzähigkeit auf

PA 6 besitzt unter den Kunststoffen die höchste Wasseraufnahme mit bis zu 9 bis 10 % (gefolgt von PA 6.6 mit 8 bis 9 %), wodurch sich deutlich Zähigkeit, Flexibilität und Dehnung erhöhen. Jedoch kann sich demzufolge die Festigkeit um bis zu 10 % vermindern.

Keine Lebensmittelzulassung

Werkstoff: PA 6 (Polyamid 6)

Farbe: natur

Dichte: 1,14 g/cm³ (DIN 53479)

Temperaturbereich: -40 bis +85 °C, kurzzeitig +180 °C

Schmelztemperatur: +220 °C (ISO 11357)

Streckspannung: 75 MPa (ISO 527)

Reißdehnung: >50 % (ISO 527)

E-Modul: 3.200 MPa (ISO 527)

Schlagzähigkeit: ohne Bruch (DIN 53453)

Kerbschlagzähigkeit (Charpy): 3 kJ/m² (ISO 179)

Kugeldruckhärte: 160 N/mm² (ISO 2039-1)

Shore-Härte D: 82° (DIN 53505)

Elektr. Durchschlagfestigkeit: 20 kV/mm (IEC 60243)

Dielektrizitätskonstante: 3,9 bei 50 Hz (IEC 60250)

Oberflächenwiderstand: 10¹³Ohm (IEC 60093)

Spez. Durchgangswiderstand: 10¹⁵ Ohm x cm (IEC 60093)

Kriechstromfestigkeit (KC): >600 (DIN 53480)

Dielektr. Verlustfaktor (bei 50 Hz): 0,02 (Probekörper trocken)

Wasseraufnahme: bis 10 % (bei Wasserlagerung) (DIN 53472)

Brandklasse: UL 94 HB

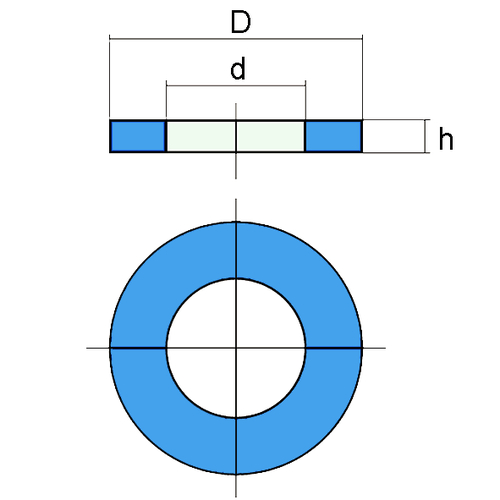

Artikel	für Gewinde	d mm	D mm	h mm	Einheit Stück	Preis Euro*
308994	M2	2,2	4,5	0,3	50	9,00
308995	M2	2,2	4,5	0,3	100	15,00
336234	M2,5	2,7	5	0,5	50	34,00
336235	M2,5	2,7	5	0,5	100	58,00
308996	M3	3,2	6	0,5	50	10,00
308997	M3	3,2	6	0,5	100	17,00
308998	M4	4,3	8	0,5	50	12,00
308999	M4	4,3	8	0,5	100	19,00
309000	M5	5,3	9	1	50	19,00
309001	M5	5,3	9	1	100	32,00
306740	M6	6,4	11	1,5	50	23,00
336913	M6	6,4	11	1,5	100	38,00
336914	M8	8,4	15	1,6	50	23,00
336233	M8	8,4	15	1,6	100	38,00
309002	M10	10,5	18	1,6	50	23,00
309003	M10	10,5	18	1,6	100	38,00
336241	M12	13	20	2	50	36,00
336242	M12	13	20	2	100	60,00
309004	M14	15	24	2,5	25	35,00
309005	M14	15	24	2,5	50	58,00
309006	M16	17	28	2,5	25	43,00
309007	M16	17	28	2,5	50	71,00
309008	M18	19	30	2,5	25	43,00
309009	M18	19	30	2,5	50	71,00
309010	M20	21	34	3	25	52,00
309011	M20	21	34	3	50	84,00
