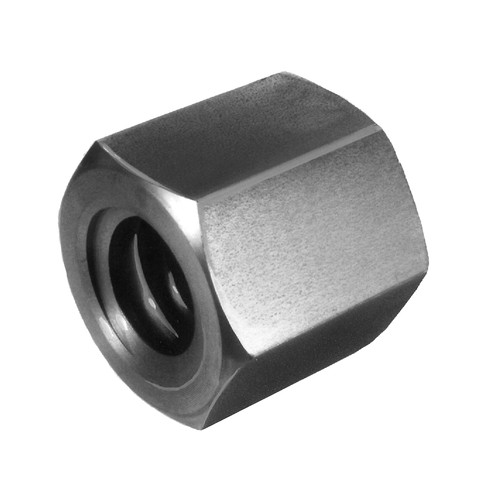

Trapezgewinde-Mutter - Sechskant

Technische Spezifikation Werkstoff Muttern: Stahl C35Pb Trapezgewinde: nach ISO... mehr

Technische Spezifikation

Werkstoff Muttern: Stahl C35Pb

Trapezgewinde: nach ISO DIN 103

Toleranzfeld: 7H

Drehrichtung: eingängig rechts

Allgemeine Information Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und... mehr

Allgemeine Information

Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und Labortechnik.

Umwandlung einer Drehbewegung in eine Längsbewegung (z.B. Hubanlage). In seltenen Fällen auch umgekehrt zur Umwandlung einer Längsbewegung in eine Drehbewegung.

Spindeln mit Trapezgewinde, eingängig rechts oder links, oder zweigängig rechts (doppelter Vorschub), Größen von Tr. 10x3 bis Tr. 24x5 (Durchmesser x Steigung).

Muttern erhältlich als runde Muttern, Flansch- und Sechskantmuttern.

Dimensionierung und Auswahl der Werkstoffe:

Größenbestimmung anhand Berechnung und Tabellen unter Berücksichtigung der Sicherheit gegen Knickung (Wegknicken der Spindel unter Druckbelastung).

Stahlspindeln für Standardanwendungen. Edelstahlspindeln, wenn Korrosionsbeständigkeit gefordert ist.

Rotgussmuttern mit guten Notlaufeigenschaften für häufig benutzte Antriebe.

Graugussmuttern für geringere Geschwindigkeiten bzw. seltenere Anwendung.

Kunststoffmuttern mit guten Notlaufeigenschaften, für geringe Belastungen.

Stahlmuttern und Edelstahlmuttern nur als Befestigungsgewinde oder zur Handverstellung. Diese Werkstoffe neigen zum Festfressen (Kaltverschweißen).

Hinweise zur Selbsthemmung:

Die aufgeführten eingängigen Spindeln sind in Verbindung mit Metallmuttern theoretisch statisch selbsthemmend. Z.B. Vibrationen können die Selbsthemmung jedoch vermindern oder ganz aufheben. Antriebe mit Kunststoffmutter und alle zweigängigen Spindeln sind nicht selbsthemmend.

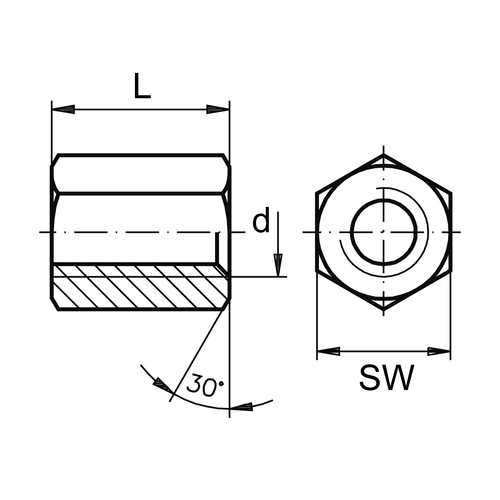

Artikel Bild Gewinde (d) L
mm
SW
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
7054851
Tr. 10x3 15 17 20 5 75,00
7054861
Tr. 10x3 15 17 20 10 125,00
705487
Tr. 12x3 18 19 30 5 65,00
705488
Tr. 12x3 18 19 30 10 110,00
7054891
Tr. 14x4 21 22 40 5 85,00
7054901
Tr. 14x4 21 22 40 10 140,00
705491
Tr. 16x4 24 27 80 5 90,00
705492
Tr. 16x4 24 27 80 10 150,00
705493
Tr. 18x4 27 27 100 5 95,00
705494
Tr. 18x4 27 27 100 10 160,00
705495
Tr. 20x4 30 30 120 5 105,00
705496
Tr. 20x4 30 30 120 10 175,00
705497
Tr. 24x5 36 36 200 5 130,00
705498
Tr. 24x5 36 36 200 10 215,00
