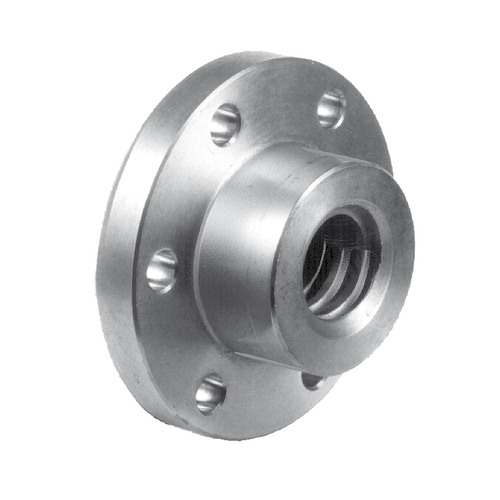

Trapezgewinde-Mutter - mit Flansch, einbaufertig

Technische Spezifikation Werkstoff Muttern: Rotguss Rg7 einbaufertig Trapezgewinde:... mehr

Technische Spezifikation

Werkstoff Muttern: Rotguss Rg7 einbaufertig

Trapezgewinde: nach ISO DIN 103

Toleranzfeld: 7H

Allgemeine Information Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und... mehr

Allgemeine Information

Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und Labortechnik.

Umwandlung einer Drehbewegung in eine Längsbewegung (z.B. Hubanlage). In seltenen Fällen auch umgekehrt zur Umwandlung einer Längsbewegung in eine Drehbewegung.

Spindeln mit Trapezgewinde, eingängig rechts oder links, oder zweigängig rechts (doppelter Vorschub), Größen von Tr. 10x3 bis Tr. 24x5 (Durchmesser x Steigung).

Muttern erhältlich als runde Muttern, Flansch- und Sechskantmuttern.

Dimensionierung und Auswahl der Werkstoffe:

Größenbestimmung anhand Berechnung und Tabellen unter Berücksichtigung der Sicherheit gegen Knickung (Wegknicken der Spindel unter Druckbelastung).

Stahlspindeln für Standardanwendungen. Edelstahlspindeln, wenn Korrosionsbeständigkeit gefordert ist.

Rotgussmuttern mit guten Notlaufeigenschaften für häufig benutzte Antriebe.

Graugussmuttern für geringere Geschwindigkeiten bzw. seltenere Anwendung.

Kunststoffmuttern mit guten Notlaufeigenschaften, für geringe Belastungen.

Stahlmuttern und Edelstahlmuttern nur als Befestigungsgewinde oder zur Handverstellung. Diese Werkstoffe neigen zum Festfressen (Kaltverschweißen).

Hinweise zur Selbsthemmung:

Die aufgeführten eingängigen Spindeln sind in Verbindung mit Metallmuttern theoretisch statisch selbsthemmend. Z.B. Vibrationen können die Selbsthemmung jedoch vermindern oder ganz aufheben. Antriebe mit Kunststoffmutter und alle zweigängigen Spindeln sind nicht selbsthemmend.

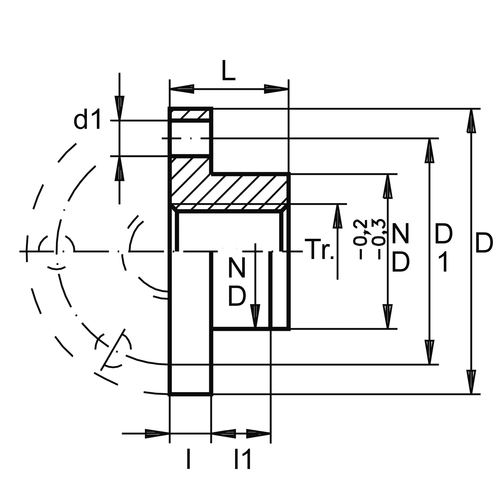

Artikel Bild Drehrichtung L
mm
l
mm
l1
mm
Innengewinde Naben Ø (ND)
mm
D
mm
D1
mm
d1
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
705469
eingängig rechts 20 7 10 Tr. 16x4 26 48 38 6 130 2 190,00
705470
eingängig rechts 20 7 10 Tr. 16x4 26 48 38 6 130 6 420,00
705471
eingängig rechts 22 8 12 Tr. 18x4 30 58 45 7 220 1 130,00
705472
eingängig rechts 22 8 12 Tr. 18x4 30 58 45 7 220 3 297,00
705473
eingängig rechts 22 8 12 Tr. 20x4 30 58 45 7 200 2 250,00
705474
eingängig rechts 22 8 12 Tr. 20x4 30 58 45 7 200 6 558,00
705475
eingängig rechts 28 10 12 Tr. 24x5 40 72 58 7 420 1 156,00
705476
eingängig rechts 28 10 12 Tr. 24x5 40 72 58 7 420 3 357,00
705477
eingängig links 20 7 10 Tr. 16x4 26 48 38 6 130 1 115,00
705478
eingängig links 20 7 10 Tr. 16x4 26 48 38 6 130 3 270,00
705479
eingängig links 22 8 12 Tr. 18x4 30 58 45 7 220 1 130,00
705480
eingängig links 22 8 12 Tr. 18x4 30 58 45 7 220 3 297,00
705481
eingängig links 22 8 12 Tr. 20x4 30 58 45 7 200 1 134,00
705482
eingängig links 22 8 12 Tr. 20x4 30 58 45 7 200 3 306,00
705483
eingängig links 28 10 12 Tr. 24x5 40 72 58 7 420 1 176,00
705484
eingängig links 28 10 12 Tr. 24x5 40 72 58 7 420 3 402,00
