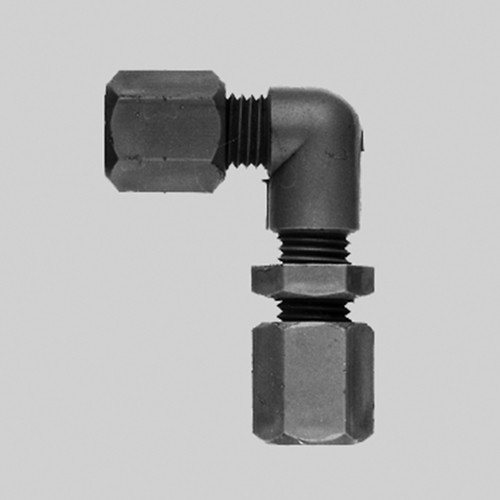

L-Form, beidseitig Rohranschluss, Schalttafelmontage

Allgemeine Information EMP-4 THOMAFLUID ® -Rohrverschraubungen werden zur Verbindung von... mehr

Menü schließen

Allgemeine Information EMP-4

THOMAFLUID^®-Rohrverschraubungen werden zur Verbindung von Rohren eingesetzt, wobei unter den Begriff "ROHR" nicht nur Metallrohre fallen, sondern auch Rohre aus Glas oder Kunststoffen, z.B. PA, PTFE oder PVDF. Darin liegt ein wesentlicher Vorteil dieser Verschraubungen. Aber nicht nur für starre Rohre ist diese Verschraubung zu verwenden, sondern auch für weiche Schlauchleitungen, diese jedoch nur in Verbindung mit Stützhülsen (Artikel 22036-54).

THOMAFLUID^®-Rohrverschraubungen der MULTIFIT^®-EMP-Serie sind in THOMAFLUID^®-Ventile, Hähne und Strömungsmesser der MULTIFIT^®-EMP-Serie einschraubbar.

Montage:

Das Anschlussprinzip beruht darauf, dass das Rohr an die Innenkante der Verschraubung angelegt wird und die Verbindung über einen Dichtring abgedichtet wird. Die Arretierung erfolgt über einen Schneidring aus PEEK, der mittels einer Überwurfmutter auf das Rohr wirkt. Der geschlitzte Schneidring kerbt sich in dem Maße in das Rohr ein, wie die Überwurfmutter auf den Verschraubungskörper aufgeschraubt wird. Somit entsteht eine kraftschlüssige und dichte, jederzeit lösbare Rohrverbindung, die im konstruktiven Konzept Totvolumen vermeidet und auch den Strömungsverlauf nicht beeinflusst, indem der Innendurchmesser der Verschraubung gleich dem des Rohres ist.

Will man flexible Schlauchleitungen mit THOMAFLUID^®-Rohrverschraubungen adaptieren, so schiebt man zunächst Stützhülsen in die flexiblen Schläuche; erst dann erfolgt die feste Montage durch Anziehen der Überwurfmutter.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: grau

Dichte: 0,90 g/cm³

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 10 bar bei +20 °C

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm²

Reißdehnung: 800 %

Oberflächenwiderstand: >10¹³ Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, BSE/ADI-frei, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm³

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 10 bar bei +20 °C

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm²

Oberflächenwiderstand: >10¹³ Ohm

Schmelzindex MFR: 6 g/10 min.

PTFE (Polytetrafluorethylen)

Hochleistungskunststoff

Antiadhäsive Oberfläche

Hervorragende Gleiteigenschaften, geringster Reibungskoeffizient aller Flurkunststoffe

Keine thermoplastische Verarbeitung möglich (nur mechanisch)

Sehr gute chemische Beständigkeit gegenüber den meisten aggressiven Medien

Ausgezeichnete UV- und Witterungsbeständigkeit

Sehr hohe Gasdichtigkeit

Keine Wasseraufnahme

Sehr gute dielektrische Eigenschaften, unabhängig von Frequenz und Temperatur

Sehr gutes elektrisches Isoliervermögen, auch bei Luftfeuchtigkeit

Hohe Kriechstromfestigkeit

Unbrennbar

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: milchig, weiß

Dichte: 2,20 g/cm³

Temperaturbereich: -200 bis +150 °C

Shore-Härte D: 60°

Max. Betriebsdruck: 6 bar bei +20 °C

Zugfestigkeit: 30 - 40 N/mm²

Reißdehnung: 300 %

Wasseraufnahme: 0,01 %

Oberflächenwiderstand: 10¹⁷ Ohm

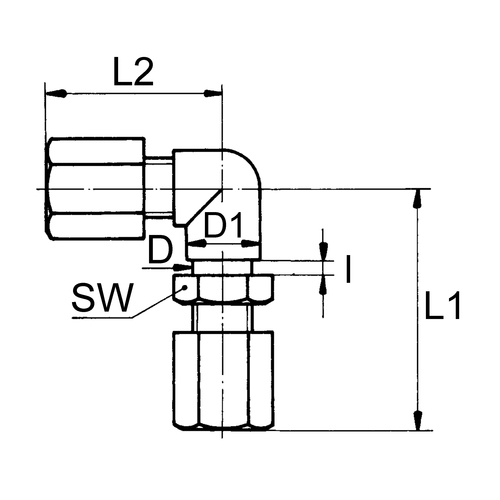

Artikel	Rohr Außen-Ø mm	D mm	D1 mm	l mm	L1 mm	L2 mm	SW mm	Werkstoff	Einheit Stück	Preis Euro*
10618	4	8,5	13	9	42	26	14	PP	10	161,00
10620	4	8,5	13	9	42	26	14	PVDF	1	82,00
22603	6	12,5	15	9	57	36	17	PP	10	161,00
22605	6	12,5	15	9	57	36	17	PVDF	1	82,00
22607	8	14,5	15	9	58	39	19	PP	5	145,00
22609	8	14,5	15	9	58	39	19	PVDF	1	91,00
22611	10	16,5	20	10	65	39	22	PP	5	177,00
22613	10	16,5	20	10	65	39	22	PVDF	1	97,00
22615	12	18,5	20	12	73	49	24	PP	3	145,00
22617	12	18,5	20	12	73	49	24	PVDF	1	103,00
22619	14	22,5	25	14	79	48	27	PP	2	120,00
22621	14	22,5	25	14	79	48	27	PVDF	1	112,00
