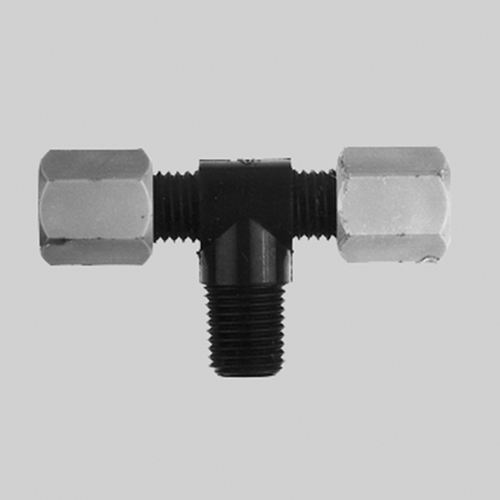

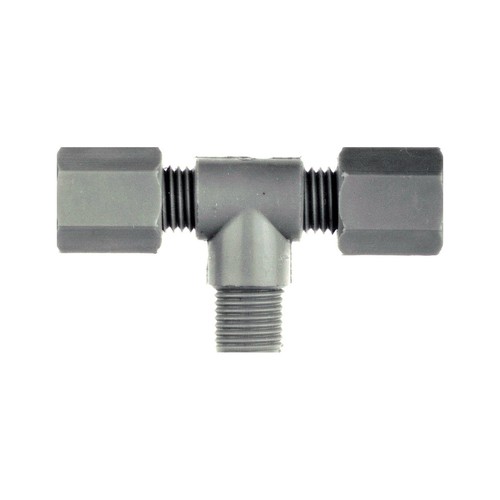

T-Rohrverbinder mit Außengewinde aus PP, PVDF oder PTFE

Produktspezifikation T-Form, beidseitig Rohranschluss, Abgang G-, NPT- oder M-Außengewinde mehr

Produktspezifikation

T-Form, beidseitig Rohranschluss, Abgang G-, NPT- oder M-Außengewinde

Allgemeine Information THOMAFLUID ® -Rohrverschraubungen werden zur Verbindung von Rohren... mehr

Allgemeine Information

THOMAFLUID®-Rohrverschraubungen werden zur Verbindung von Rohren eingesetzt, wobei unter den Begriff "ROHR" nicht nur Metallrohre fallen, sondern auch Rohre aus Glas oder Kunststoffen, z.B. PA, PTFE oder PVDF. Darin liegt ein wesentlicher Vorteil dieser Verschraubungen. Aber nicht nur für starre Rohre ist diese Verschraubung zu verwenden, sondern auch für weiche Schlauchleitungen, diese jedoch nur in Verbindung mit Stützhülsen (Artikel 22036-54).

THOMAFLUID®-Rohrverschraubungen der MULTIFIT®-EMP-Serie sind in THOMAFLUID®-Ventile, Hähne und Strömungsmesser der MULTIFIT®-EMP-Serie einschraubbar.

Montage:

Das Anschlussprinzip beruht darauf, dass das Rohr an die Innenkante der Verschraubung angelegt wird und die Verbindung über einen Dichtring abgedichtet wird. Die Arretierung erfolgt über einen Schneidring aus PEEK, der mittels einer Überwurfmutter auf das Rohr wirkt. Der geschlitzte Schneidring kerbt sich in dem Maße in das Rohr ein, wie die Überwurfmutter auf den Verschraubungskörper aufgeschraubt wird. Somit entsteht eine kraftschlüssige und dichte, jederzeit lösbare Rohrverbindung, die im konstruktiven Konzept Totvolumen vermeidet und auch den Strömungsverlauf nicht beeinflusst, indem der Innendurchmesser der Verschraubung gleich dem des Rohres ist.

Will man flexible Schlauchleitungen mit THOMAFLUID®-Rohrverschraubungen adaptieren, so schiebt man zunächst Stützhülsen in die flexiblen Schläuche; erst dann erfolgt die feste Montage durch Anziehen der Überwurfmutter.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber: Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Farbe: grau

Dichte: 0,90 g/cm3

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 10 bar

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm2

Reißdehnung: 800 %

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber: Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber: Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm3

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 10 bar

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm2

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 6 g/10 min.

PTFE (Polytetrafluorethylen)

Hochleistungskunststoff

Antiadhäsive Oberfläche

Hervorragende Gleiteigenschaften

Geringster Reibungskoeffizient aller Fluorkunststoffe

Sehr gute chemische Beständigkeit gegenüber den meisten aggressiven Medien

Ausgezeichnete Witterungsbeständigkeit

Höchste Gasdichtigkeit

Keine Wasseraufnahme

Sehr gute dielektrische Eigenschaften, unabhängig von Frequenz und Temperatur

Sehr gutes elektrisches Isoliervermögen, auch bei Luftfeuchtigkeit

Hohe Kriechstromfestigkeit

Unbrennbar

Farbe: milchig, weiß

Dichte: 2,20 g/cm3

Temperaturbereich: -200 bis +150 °C

Shore-Härte D: 60°

Max. Betriebsdruck: 6 bar

Zugfestigkeit: 30 - 40 N/mm2

Reißdehnung: 300 %

Wasseraufnahme: 0,01 %

Oberflächenwiderstand: 1017 Ohm

Zum anzeigen der Varianten bitte im Querformat benutzen.

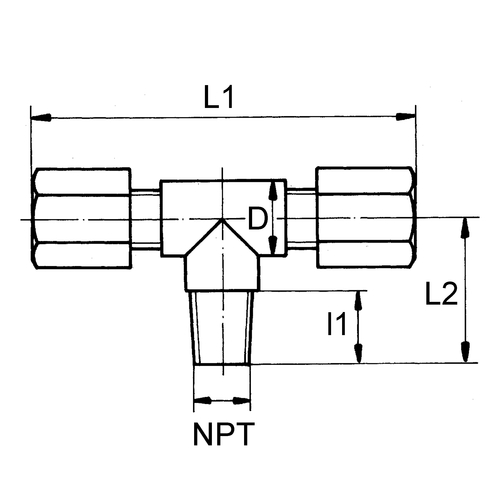

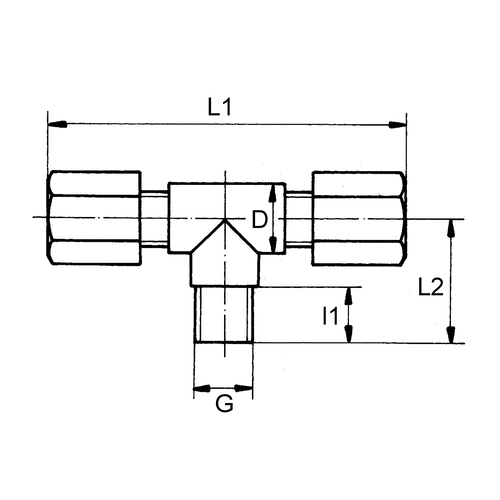

Artikel Bild Rohr Außen-Ø
mm
Außengewinde D l1
mm
L2 Werkstoff L1 Einheit
Stück
Preis
Euro*
Kaufen
10699
4 G 1/8" 8 PP 10 70,00
10700
4 G 1/8" 8 PTFE 1 85,00
10701
4 G 1/8" 8 PVDF 1 75,00
10702
4 G 1/4" 12 PP 10 70,00
10703
4 G 1/4" 12 PTFE 1 85,00
10704
4 G 1/4" 12 PVDF 1 67,00
10705
4 G 3/8" 12 PP 10 140,00
10706
4 G 3/8" 12 PTFE 1 95,00
10707
4 G 3/8" 12 PVDF 1 86,00
10708
4 G 1/2" 14 PP 10 150,00
10709
4 G 1/2" 14 PTFE 1 106,00
10710
4 G 1/2" 14 PVDF 1 95,00
23039
6 G 1/8" 8 PP 10 67,00
23040
6 G 1/8" 8 PTFE 1 85,00
23041
6 G 1/8" 8 PVDF 1 75,00
23043
6 G 1/4" 12 PP 10 70,00
23044
6 G 1/4" 12 PTFE 1 85,00
23045
6 G 1/4" 12 PVDF 1 75,00
23047
6 G 3/8" 12 PP 10 140,00
23048
6 G 3/8" 12 PTFE 1 95,00
23049
6 G 3/8" 12 PVDF 1 86,00
23051
6 G 1/2" 14 PP 10 150,00
23052
6 G 1/2" 14 PTFE 1 106,00
23053
6 G 1/2" 14 PVDF 1 95,00
23055
8 G 1/8" 8 PP 10 142,00
23056
8 G 1/8" 8 PTFE 1 106,00
23057
8 G 1/8" 8 PVDF 1 95,00
23059
8 G 1/4" 12 PP 10 150,00
23060
8 G 1/4" 12 PTFE 1 106,00
23061
8 G 1/4" 12 PVDF 1 95,00
23063
8 G 3/8" 12 PP 10 153,00
23064
8 G 3/8" 12 PTFE 1 105,00
23065
8 G 3/8" 12 PVDF 1 94,00
23067
8 G 1/2" 14 PP 10 170,00
23068
8 G 1/2" 14 PTFE 1 124,00
23069
8 G 1/2" 14 PVDF 1 112,00
23071
10 G 1/8" 8 PP 10 170,00
23072
10 G 1/8" 8 PTFE 1 124,00
23073
10 G 1/8" 8 PVDF 1 112,00
23075
10 G 1/4" 12 PP 10 170,00
23076
10 G 1/4" 12 PTFE 1 124,00
23077
10 G 1/4" 12 PVDF 1 112,00
23079
10 G 3/8" 12 PP 10 164,00
23080
10 G 3/8" 12 PTFE 1 125,00
23081
10 G 3/8" 12 PVDF 1 112,00
23083
10 G 1/2" 14 PP 10 180,00
23084
10 G 1/2" 14 PTFE 1 126,00
23085
10 G 1/2" 14 PVDF 1 114,00
23087
12 G 1/4" 12 PP 5 115,00
23088
12 G 1/4" 12 PTFE 1 117,00
23089
12 G 1/4" 12 PVDF 1 113,00
23091
12 G 3/8" 12 PP 5 114,00
23092
12 G 3/8" 12 PTFE 1 124,00
23093
12 G 3/8" 12 PVDF 1 113,00
23095
12 G 1/2" 14 PP 5 126,00
23096
12 G 1/2" 14 PTFE 1 131,00
23097
12 G 1/2" 14 PVDF 1 86,00
23099
14 G 1/4" 12 PP 3 126,00
23100
14 G 1/4" 12 PTFE 1 94,00
23101
14 G 1/4" 12 PVDF 1 85,00
23103
14 G 3/8" 12 PP 3 132,00
23104
14 G 3/8" 12 PTFE 1 106,00
23105
14 G 3/8" 12 PVDF 1 94,00
23107
14 G 1/2" 14 PP 3 141,00
23108
14 G 1/2" 14 PTFE 1 109,00
23109
14 G 1/2" 14 PVDF 1 98,00
10687
4 NPT 1/8" 10 PP 10 70,00
10688
4 NPT 1/8" 10 PTFE 1 85,00
10689
4 NPT 1/8" 10 PVDF 1 75,00
10690
4 NPT 1/4" 15 PP 10 70,00
10691
4 NPT 1/4" 15 PTFE 1 85,00
10692
4 NPT 1/4" 15 PVDF 1 67,00
10693
4 NPT 3/8" 15 PP 10 140,00
10694
4 NPT 3/8" 15 PTFE 1 95,00
10695
4 NPT 3/8" 15 PVDF 1 86,00
10696
4 NPT 1/2" 20 PP 10 150,00
10697
4 NPT 1/2" 20 PTFE 1 106,00
10698
4 NPT 1/2" 20 PVDF 1 95,00
23111
6 NPT 1/8" 10 PP 10 70,00
23112
6 NPT 1/8" 10 PTFE 1 85,00
23113
6 NPT 1/8" 10 PVDF 1 75,00
23115
6 NPT 1/4" 15 PP 10 70,00
23116
6 NPT 1/4" 15 PTFE 1 85,00
23117
6 NPT 1/4" 15 PVDF 1 75,00
23119
6 NPT 3/8" 15 PP 10 135,00
23120
6 NPT 3/8" 15 PTFE 1 95,00
23121
6 NPT 3/8" 15 PVDF 1 86,00
23123
6 NPT 1/2" 20 PP 10 142,00
23124
6 NPT 1/2" 20 PTFE 1 106,00
23125
6 NPT 1/2" 20 PVDF 1 95,00
23127
8 NPT 1/8" 10 PP 10 150,00
23128
8 NPT 1/8" 10 PTFE 1 106,00
23129
8 NPT 1/8" 10 PVDF 1 95,00
23131
8 NPT 1/4" 15 PP 10 150,00
23132
8 NPT 1/4" 15 PTFE 1 106,00
23133
8 NPT 1/4" 15 PVDF 1 95,00
23135
8 NPT 3/8" 15 PP 10 153,00
23136
8 NPT 3/8" 15 PTFE 1 105,00
23137
8 NPT 3/8" 15 PVDF 1 94,00
23139
8 NPT 1/2" 20 PP 10 170,00
23140
8 NPT 1/2" 20 PTFE 1 124,00
23141
8 NPT 1/2" 20 PVDF 1 112,00
23143
10 NPT 1/8" 10 PP 10 170,00
23144
10 NPT 1/8" 10 PTFE 1 124,00
23145
10 NPT 1/8" 10 PVDF 1 112,00
23147
10 NPT 1/4" 15 PP 10 170,00
23148
10 NPT 1/4" 15 PTFE 1 124,00
23149
10 NPT 1/4" 15 PVDF 1 112,00
23151
10 NPT 3/8" 15 PP 10 170,00
23152
10 NPT 3/8" 15 PTFE 1 124,00
23153
10 NPT 3/8" 15 PVDF 1 112,00
23155
10 NPT 1/2" 20 PP 10 177,00
23156
10 NPT 1/2" 20 PTFE 1 126,00
23157
10 NPT 1/2" 20 PVDF 1 114,00
23159
12 NPT 1/4" 15 PP 5 115,00
23160
12 NPT 1/4" 15 PTFE 1 117,00
23161
12 NPT 1/4" 15 PVDF 1 113,00
23163
12 NPT 3/8" 15 PP 5 114,00
23164
12 NPT 3/8" 15 PTFE 1 124,00
23165
12 NPT 3/8" 15 PVDF 1 113,00
23167
12 NPT 1/2" 20 PP 5 130,00
23168
12 NPT 1/2" 20 PTFE 1 131,00
23169
12 NPT 1/2" 20 PVDF 1 119,00
23171
14 NPT 1/4" 15 PP 3 126,00
23172
14 NPT 1/4" 15 PTFE 1 121,00
23173
14 NPT 1/4" 15 PVDF 1 109,00
23175
14 NPT 3/8" 15 PP 3 132,00
23176
14 NPT 3/8" 15 PTFE 1 127,00
23177
14 NPT 3/8" 15 PVDF 1 115,00
23179
14 NPT 1/2" 20 PP 3 144,00
23180
14 NPT 1/2" 20 PTFE 1 132,00
23181
14 NPT 1/2" 20 PVDF 1 119,00
23183
6 M10 x 1,5 8 PP 10 a.A.
23184
6 M10 x 1,5 8 PTFE 2 a.A.
23185
6 M10 x 1,5 8 PVDF 5 a.A.
23187
6 M12 x 1,5 12 PP 10 a.A.
23188
6 M12 x 1,5 12 PTFE 2 a.A.
23189
6 M12 x 1,5 12 PVDF 2 a.A.
23191
6 M16 x 1,5 12 PP 10 a.A.
23192
6 M16 x 1,5 12 PTFE 2 a.A.
23193
6 M16 x 1,5 12 PVDF 2 a.A.
23195
6 M18 x 1,5 12 PP 5 a.A.
23196
6 M18 x 1,5 12 PTFE 2 a.A.
23197
6 M18 x 1,5 12 PVDF 2 a.A.
23199
8 M10 x 1,5 8 PP 10 a.A.
23200
8 M10 x 1,5 8 PTFE 5 a.A.
23201
8 M10 x 1,5 8 PVDF 2 a.A.
23203
8 M12 x 1,5 12 PP 10 a.A.
23204
8 M12 x 1,5 12 PTFE 2 a.A.
23205
8 M12 x 1,5 12 PVDF 2 a.A.
23207
8 M16 x 1,5 12 PP 10 a.A.
23208
8 M16 x 1,5 12 PTFE 2 a.A.
23209
8 M16 x 1,5 12 PVDF 2 a.A.
23211
8 M18 x 1,5 12 PP 5 a.A.
23212
8 M18 x 1,5 12 PTFE 2 a.A.
23213
8 M18 x 1,5 12 PVDF 2 a.A.
23215
10 M10 x 1,5 8 PP 10 a.A.
23216
10 M10 x 1,5 8 PTFE 2 a.A.
23217
10 M10 x 1,5 8 PVDF 1 69,00
23219
10 M12 x 1,5 12 PP 10 a.A.
23220
10 M12 x 1,5 12 PTFE 2 a.A.
23221
10 M12 x 1,5 12 PVDF 2 a.A.
23223
10 M16 x 1,5 12 PP 5 a.A.
23224
10 M16 x 1,5 12 PTFE 2 a.A.
23225
10 M16 x 1,5 12 PVDF 2 a.A.
23227
10 M18 x 1,5 12 PP 5 a.A.
23228
10 M18 x 1,5 12 PTFE 2 a.A.
23229
10 M18 x 1,5 12 PVDF 2 a.A.
23231
12 M12 x 1,5 12 PP 5 a.A.
23232
12 M12 x 1,5 12 PTFE 2 a.A.
23233
12 M12 x 1,5 12 PVDF 2 a.A.
23235
12 M14 x 1,5 12 PP 5 a.A.
23236
12 M14 x 1,5 12 PTFE 2 a.A.
23237
12 M14 x 1,5 12 PVDF 2 a.A.
23239
12 M16 x 1,5 12 PP 5 a.A.
23240
12 M16 x 1,5 12 PTFE 2 a.A.
23241
12 M16 x 1,5 12 PVDF 2 a.A.
23243
12 M18 x 1,5 12 PP 5 a.A.
23244
12 M18 x 1,5 12 PTFE 2 a.A.
23245
12 M18 x 1,5 12 PVDF 2 a.A.
23247
14 M12 x 1,5 12 PP 5 a.A.
23248
14 M12 x 1,5 12 PTFE 2 a.A.
23249
14 M12 x 1,5 12 PVDF 2 a.A.
23251
14 M16 x 1,5 12 PP 5 a.A.
23252
14 M16 x 1,5 12 PTFE 2 a.A.
23253
14 M16 x 1,5 12 PVDF 2 a.A.
23255
14 M18 x 1,5 12 PP 5 a.A.
23256
14 M18 x 1,5 12 PTFE 1 a.A.
23257
14 M18 x 1,5 12 PVDF 1 a.A.
