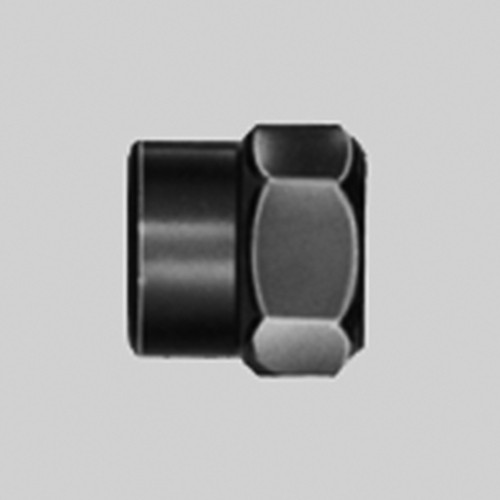

RCT®-Zubehör: Überwurfmutter

Produktspezifikation Für Schlauchkupplungen. Auf Größe D kann auch O-Ring und... mehr

Produktspezifikation

Für Schlauchkupplungen. Auf Größe D kann auch O-Ring und Muttergröße C aufgesetzt werden, wobei allerdings der Totraum etwas größer bleibt als bei Original C-Kupplungen.

Allgemeine Information MULTIFIT ® MULTIFIT ® -Kupplungen spannen die... mehr

Allgemeine Information MULTIFIT®

MULTIFIT®-Kupplungen spannen die Schläuche / Rohre mittels eines zusammengepressten FPM-O-Ringes ein. Je höher der Innendruck, desto fester wird die Verbindung. MULTIFIT®-Verbindungen werden in Sekundenschnelle hergestellt und gelöst. Druckfestigkeit je nach Schlauchmaterial bis zu max. 3 bar (bei +20 °C).

Größe A:

Für PTFE-Schläuche mit Außen-Ø 0,6 bis 1,0 mm (1/32“).

Größe C:

Für Schläuche vieler Chromatographie-Systeme, mit Außen-Ø 1,3 bis 1,6 mm (1/16"). Die Überwurfmuttern der Größe C haben dieselbe Gewindegröße wie diejenigen der Größe D. Daher kann das ganze reichhaltige Sortiment der in Größe D ausgeführten RCT®-Kupplungen, Hähne und Säulen nach Auswechseln der Überwurfmutter und des Dichtungsrings mit den 1/16" Schläuchen verbunden werden.

Größe D:

Für 1/8"-Schläuche des THOMACHROM®-Chromatographie-Systems, die in verschiedenen Materialien und mit Innendurchmessern von 0,25 bis 2,0 mm lieferbar sind. Geeignet für Außen-Ø 2,4 bis 3,2 mm. Die Muttern der Größe D sind durch eine Einkerbung gekennzeichnet.

Größe E:

Für 1/4"-Schläuche und Gasrohre von Chromatographie-Säulen, geeignet für Außen-Ø 5,7 bis 6,4 mm.

Die Serie MULTIFIT® gibt es in der Standard-Ausführung für wässrige und nichtaggressive Lösungsmittel mit PVC-U-Muttern und als SR-Ausführung mit Muttern aus PCTFE für Temperaturen bis zu +120 °C. Für besonders aggressive Flüssigkeiten wie Pyridin, Ketone und Ester stehen auch O-Ringe aus FFKM zur Verfügung (separat anzufragen).

Werkstoff:

Körper: PTFE (Polytetrafluorethylen)

Überwurfmuttern: PVC-U oder PCTFE

O-Ring: FPM (Fluorkautschuk)

Max. Betriebsdruck: 3 bar bei +20 °C

Artikel Bild Schlauch Außen-Ø
mm
Größe Werkstoff Einheit
Stück
Preis
Euro*
Kaufen
9302204
0,6 - 1 A PVC-U 1 11,00
9302205
1,3 - 1,6 C PVC-U 1 11,00
9302206
2,4 - 3,2 D PVC-U 1 11,00
9302207
5,7 - 6,4 E PVC-U 1 11,00
93022049
0,6 - 1 A PCTFE 1 19,00
93022059
1,3 - 1,6 C PCTFE 1 19,00
93022069
2,4 - 3,2 D PCTFE 1 19,00
93022079
5,7 - 6,4 E PCTFE 1 19,00
