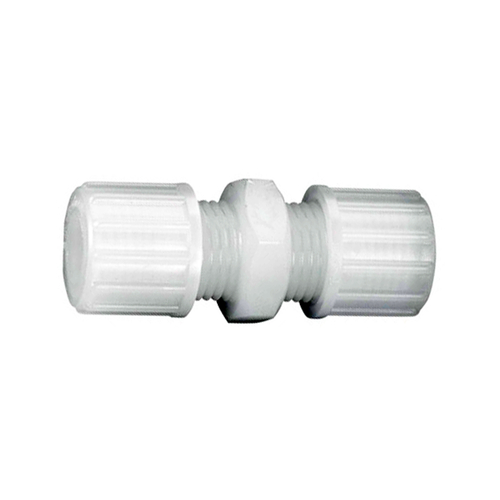

Gerader-Verbinder aus PFA
Produktspezifikation
Gerade, beidseitig Schlauchanschluss
Allgemeine Information EMP-3 High-Pure
THOMAFLUID®-PFA-Schlauchverschraubungen werden zur Adaption von weichen Elastomer-Schläuchen sowie vorwiegend von PTFE-, FEP- und PFA-Schläuchen eingesetzt.
Das High-Pure Anschlussprinzip beruht darauf, dass der feste Schlauch auf die integrierte Tülle geschoben wird. Die Arretierung erfolgt über einen Schneidring aus PEEK (Polyether-Etherketon) und die Dichtheit über einen Dichtring aus PTFE (Polytetrafluorethylen), die mittels der Rändelmutter auf den Schlauch wirken. Der Schneidring kerbt sich in dem Maße in den Schlauch ein, wie die Rändelmutter auf den Verschraubungskörper aufgeschraubt wird. Beim Aufschrauben wirkt über den Schneidring eine Schubkraft, die den Anpressdruck verstärkt. Somit entsteht eine kraftschlüssige und dichte, jederzeit lösbare Verbindung, die Totvolumen minimiert.
Mit zylindrischem Schlauchanschlusszapfen, der so dimensioniert ist, dass auch bei ungünstigen Toleranzen keine Schlauchdehnung über 6 % (bezogen auf den Schlauchaußendurchmesser) eintritt. Die Spannung der geringen Dehnung, die jetzt noch immer vorhanden ist, bewirkt aber bereits die Dichtheit der Schlauchverschraubung bis 5 bar.
Bei Anzug der Rändelmutter wird die Dichtheit bis 10 bar (bei +20 °C) gewährleistet.
Ein Sicherungseffekt ist in der Form gewährleistet, dass die Schraubverbindung selbst dann dicht bleibt, wenn der Schlauchanschlusszapfen durch irgendwelche Einflüsse abgerissen oder stark beschädigt werden sollte. Dies deshalb, weil die Rändelmutter den Schneidring in den Konus des Verschraubungskörpers einpresst, dadurch entsteht im Konus eine Abdichtung, das heißt der Schlauchanschlusszapfen übernimmt die Funktion einer Stützhülse, und eine Stützhülse muss nicht unbedingt fester Bestandteil des Verschraubungskörpers sein.
Verschraubungskörper und Rändelmutter bestehen aus PFA.
Hochwertiger technischer Kunststoff für die Chemie, den Apparate- und Maschinenbau sowie die Elektrotechnik
Chemische, thermische und dielektrische Eigenschaften praktisch wie PTFE, jedoch ist die thermoplastische Verarbeitung (Schweißen, Spritzguss, Tiefziehen) möglich
Im Vergleich zu PTFE bessere Lichtdurchlässigkeit, größere Härte und mechanische Festigkeit, bessere Formstabilität (geringere Kaltflussneigung) und geringere Diffusion von Medien (geringere Permeabilität) aufgrund der höheren Verdichtung im Spritzgussverfahren, jedoch nur bedingt mechanisch bearbeitbar
Höchste Temperaturbeständigkeit aller schmelzbaren Fluorkunststoffe
Sehr hohe Wärmeformbeständigkeit
Sehr gute Druckbeständigkeit
Sehr hohe Medienbeständigkeit
Geringer Reibungskoeffizient
Geeignet für die Heißdampfsterilisation
Erfüllt höchste Ansprüche an Reinheit
Zulassungen nach FDA 21 CFR 177.1520, USP class VI, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei
Hervorragende UV- und Witterungsbeständigkeit
Flammwidrig
Farbe: transparent
Dichte: 2,10 g/cm3
Temperaturbereich: -200 bis +200 °C
Shore-Härte D: 60 - 65° (DIN 53505)
Max. Betriebsdruck: 10 bar bei +20 °C
Gleitreibungskoeffizient geg. Stahl (tr.): 0,2 - 0,3 (dynamisch)
Reißfestigkeit: 27 - 32 N/mm2 bei +23 °C
Wasseraufnahme: <0,03 %
Dielektrizitätskonstante: 2,1
Oberflächenwiderstand: 1017 Ohm
Hochleistungskunststoff
Antiadhäsive Oberfläche
Hervorragende Gleiteigenschaften, geringster Reibungskoeffizient aller Flurkunststoffe
Keine thermoplastische Verarbeitung möglich (nur mechanisch)
Sehr gute chemische Beständigkeit gegenüber den meisten aggressiven Medien
Ausgezeichnete UV- und Witterungsbeständigkeit
Sehr hohe Gasdichtigkeit
Keine Wasseraufnahme
Sehr gute dielektrische Eigenschaften, unabhängig von Frequenz und Temperatur
Sehr gutes elektrisches Isoliervermögen, auch bei Luftfeuchtigkeit
Hohe Kriechstromfestigkeit
Unbrennbar
Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei
Außerordentliche mechanische Festigkeit, Steifheit und Härte
Höchste Stabilität und Druckfestigkeit
Gute Schlagzähigkeit
Beste Verschleißfestigkeit
Ausgezeichnete Hydrolysebeständigkeit
Sehr hohe Temperaturbeständigkeit
Hohe Wärmeformbeständigkeit
Höchste Dimensionsstabilität
Gute elektrische Isoliereigenschaften sowie günstiges dielektrisches Verhalten
Außerordentliche Strahlungsbeständigkeit
Chemisch resistent gegenüber Säuren, Laugen sowie organischen Lösungsmitteln
Chemisch unbeständig gegenüber konzentrierter Schwefelsäure und Salpetersäure sowie Königswasser
Artikel | Bild |
Schlauch Innen-Ø mm
|
Schlauch Außen-Ø mm
|
Schlauch Innen-Ø Zoll
|
Schlauch Außen-Ø Zoll
|

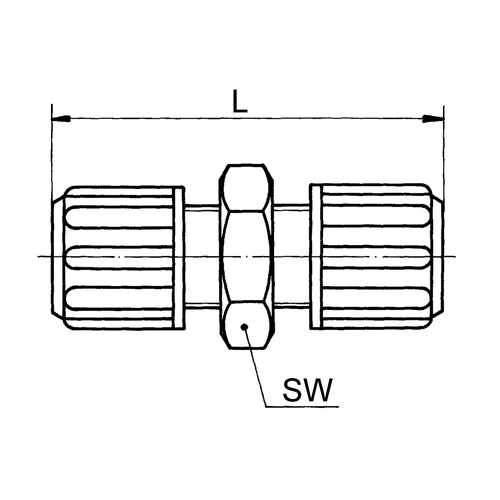

L mm
|
SW mm
|
Einheit Stück
|
Preis Euro* |
Kaufen |
---|---|---|---|---|---|---|---|---|---|---|
303600 |
|
4 | 6 | 39 | 14 | 2 | 62,00 | |||
303601 |
|
5 | 8 | 47 | 19 | 1 | 54,00 | |||
303602 |
|
6 | 8 | 47 | 19 | 1 | 54,00 | |||
303603 |
|
6 | 9 | 49 | 19 | 1 | 59,00 | |||
303604 |
|
6 | 10 | 53 | 22 | 1 | 59,00 | |||
303605 |
|
8 | 10 | 53 | 22 | 1 | 59,00 | |||
303606 |
|
8 | 12 | 58 | 24 | 1 | 72,00 | |||
303607 |
|
9 | 12 | 58 | 24 | 1 | 72,00 | |||
303608 |
|
10 | 12 | 58 | 24 | 1 | 72,00 | |||
303609 |
|
10 | 14 | 62 | 24 | 1 | 77,00 | |||
303610 |
|
12 | 14 | 62 | 24 | 1 | 77,00 | |||
303611 |
|
1/6" | 1/4" | 39 | 14 | 2 | 62,00 | |||
303612 |
|
1/4" | 3/8" | 53 | 22 | 1 | 59,00 | |||
303613 |
|
3/8" | 1/2" | 58 | 24 | 1 | 72,00 |
