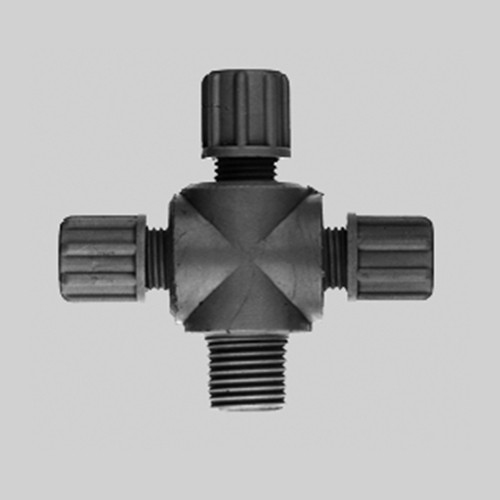

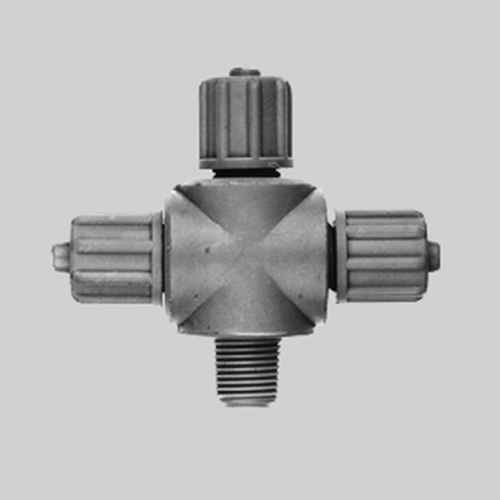

Kreuz-Verbinder mit Außengewinde aus PP oder PVDF

Produktspezifikation Kreuz-Form, dreiseitig Schlauchanschluss, einseitig G- oder... mehr

Produktspezifikation

Kreuz-Form, dreiseitig Schlauchanschluss, einseitig G- oder NPT-Außengewinde

Allgemeine Information EMP-3 THOMAFLUID ® -Schlauchverschraubungen werden zur Verbindung... mehr

Allgemeine Information EMP-3

THOMAFLUID®-Schlauchverschraubungen werden zur Verbindung von flexiblen THOMAFLUID®-Schläuchen eingesetzt.

Der Schlauchanschlusszapfen ist fast zylindrisch und so dimensioniert, dass auch bei ungünstigen Toleranzen keine Schlauchdehnung über 6 % (bezogen auf den Schlauchaußendurchmesser) eintritt.

Die Spannung der geringen Dehnung, die jetzt noch immer vorhanden ist, bewirkt aber bereits die Dichtheit der Schlauchverschraubung auch ohne Rändelmutter (getestet bis 6 bar).

Der Klemmring, den die Verschraubungen besitzen, bewirkt die Arretierung des Schlauches, so dass auch Schier- und Torsionswirkungen vermieden werden. Vorsorglich weisen wir darauf hin, dass dieser Klemmring natürlich nicht entfernt werden darf, wenn die Verschraubung mit einem Verschlusshütchen geschlossen werden soll.

Der elastische Klemmring erlaubt, dass er innerhalb der gleichen Verschraubung mehrmals verwendet werden kann; d.h. die Verschraubung kann gelöst und mit dem gleichen Klemmring wieder dicht geschlossen werden.

Der Klemmring ist mit einem Bund versehen, der als Anschlag dient, so dass eine Leitung maximal nur soweit gepresst werden kann, bis der Bund des Klemmrings an den Verschraubungskörper anstößt, also ein zusätzlicher Sicherungseffekt.

Der Sicherungseffekt besteht auch in der Form, dass die Schraubverbindung selbst dann dicht bleibt, wenn durch irgendwelche Einflüsse der Schlauchanschlusszapfen abgerissen oder sonst wie stark beschädigt werden sollte. Dies deshalb, weil die Rändelmutter den Klemmring in den Konus des Verschraubungskörpers einpresst, dadurch entsteht im Konus eine Abdichtung, das heißt, der Schlauchanschlusszapfen übernimmt die Funktion einer Stützhülse, und eine Stützhülse muss nicht unbedingt fester Bestandteil des Verschraubungskörpers sein.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: grau

Dichte: 0,90 g/cm3

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 10 bar bei +20 °C

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm2

Reißdehnung: 800 %

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, BSE/ADI-frei, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm3

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 10 bar bei +20 °C

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm2

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 6 g/10 min.

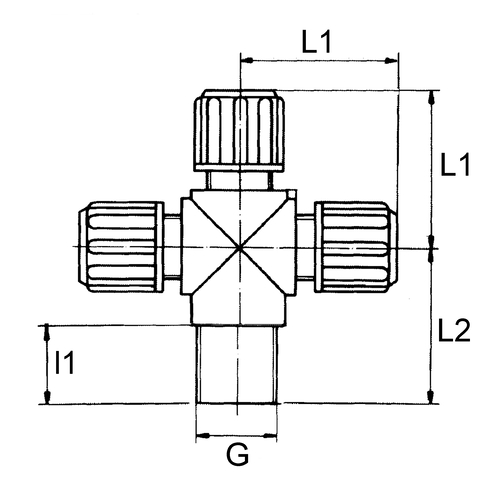

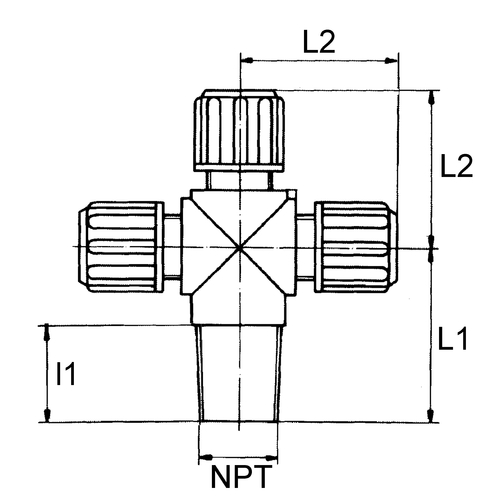

Artikel Bild Schlauch Innen-Ø
mm
Schlauch Außen-Ø
mm
Außengewinde l1
mm
L1
mm
L2
mm
Werkstoff Einheit
Stück
Preis
Euro*
Kaufen
21872
4 6 G 1/8" 8 26 20 PP 5 150,00
21873
4 6 G 1/8" 8 26 20 PVDF 1 96,00
21875
4 6 G 1/4" 12 29 27 PP 5 146,00
21876
4 6 G 1/4" 12 29 27 PVDF 1 96,00
21878
4 6 G 3/8" 12 29 27 PP 5 146,00
21879
4 6 G 3/8" 12 29 27 PVDF 1 96,00
21881
4 6 G 1/2" 14 32 34 PP 5 150,00
21882
4 6 G 1/2" 14 32 34 PVDF 1 96,00
21884
6 8 G 1/8" 8 33 20 PP 5 150,00
21885
6 8 G 1/8" 8 33 20 PVDF 1 96,00
21887
6 8 G 1/4" 12 33 27 PP 5 150,00
21888
6 8 G 1/4" 12 33 27 PVDF 1 96,00
21890
6 8 G 3/8" 12 33 27 PP 5 150,00
21891
6 8 G 3/8" 12 33 27 PVDF 1 96,00
21893
6 8 G 1/2" 14 36 34 PP 5 161,00
21894
6 8 G 1/2" 14 36 34 PVDF 1 110,00
21896
6 10 G 1/8" 8 36 26 PP 5 161,00
21897
6 10 G 1/8" 8 36 26 PVDF 1 110,00
21899
6 10 G 1/4" 12 36 30 PP 5 161,00
21900
6 10 G 1/4" 12 36 30 PVDF 1 110,00
21902
6 10 G 3/8" 12 36 30 PP 5 166,00
21903
6 10 G 3/8" 12 36 30 PVDF 1 112,00
21905
6 10 G 1/2" 14 39 34 PP 5 166,00
21906
6 10 G 1/2" 14 39 34 PVDF 1 112,00
21908
8 10 G 1/8" 8 36 30 PP 5 166,00
21909
8 10 G 1/8" 8 36 30 PVDF 1 112,00
21911
8 10 G 1/4" 12 36 30 PP 5 166,00
21912
8 10 G 1/4" 12 36 30 PVDF 1 112,00
21914
8 10 G 3/8" 12 36 30 PP 5 166,00
21915
8 10 G 3/8" 12 36 30 PVDF 1 112,00
21917
8 10 G 1/2" 14 39 34 PP 5 166,00
21918
8 10 G 1/2" 14 39 34 PVDF 1 112,00
21920
8 12 G 1/8" 8 40 32 PP 2 118,00
21921
8 12 G 1/8" 8 40 32 PVDF 1 112,00
21923
8 12 G 1/4" 12 40 32 PP 2 118,00
21924
8 12 G 1/4" 12 40 32 PVDF 1 112,00
21926
8 12 G 3/8" 12 40 32 PP 2 129,00
21927
8 12 G 3/8" 12 40 32 PVDF 1 117,00
21929
8 12 G 1/2" 14 43 34 PP 2 129,00
21930
8 12 G 1/2" 14 43 34 PVDF 1 117,00
21932
10 14 G 1/8" 8 40 32 PP 2 129,00
21933
10 14 G 1/8" 8 40 32 PVDF 1 117,00
21935
10 14 G 1/4" 12 48 34 PP 2 135,00
21936
10 14 G 1/4" 12 48 34 PVDF 1 118,00
21938
10 14 G 3/8" 12 48 34 PP 2 135,00
21939
10 14 G 3/8" 12 48 34 PVDF 1 118,00
21941
10 14 G 1/2" 14 48 36 PP 2 135,00
21942
10 14 G 1/2" 14 48 36 PVDF 1 130,00
21944
4 6 NPT 1/8" 10 22 26 PP 5 150,00
21945
4 6 NPT 1/8" 10 22 26 PVDF 1 96,00
21947
4 6 NPT 1/4" 15 30 29 PP 5 150,00
21948
4 6 NPT 1/4" 15 30 29 PVDF 1 96,00
21950
4 6 NPT 3/8" 15 30 29 PP 5 150,00
21951
4 6 NPT 3/8" 15 30 29 PVDF 1 103,00
21953
4 6 NPT 1/2" 20 40 32 PP 5 150,00
21954
4 6 NPT 1/2" 20 40 32 PVDF 1 103,00
21956
6 8 NPT 1/8" 10 25 33 PP 5 150,00
21957
6 8 NPT 1/8" 10 25 33 PVDF 1 103,00
21959
6 8 NPT 1/4" 15 30 33 PP 5 150,00
21960
6 8 NPT 1/4" 15 30 33 PVDF 1 103,00
21962
6 8 NPT 3/8" 15 30 33 PP 5 150,00
21963
6 8 NPT 3/8" 15 30 33 PVDF 1 103,00
21965
6 8 NPT 1/2" 20 40 36 PP 5 166,00
21966
6 8 NPT 1/2" 20 40 36 PVDF 1 110,00
21968
6 10 NPT 1/8" 10 28 36 PP 5 166,00
21969
6 10 NPT 1/8" 10 28 36 PVDF 1 110,00
21971
6 10 NPT 1/4" 15 33 36 PP 5 166,00
21972
6 10 NPT 1/4" 15 33 36 PVDF 1 110,00
21974
6 10 NPT 3/8" 15 33 36 PP 5 172,00
21975
6 10 NPT 3/8" 15 33 36 PVDF 1 111,00
21977
6 10 NPT 1/2" 20 40 39 PP 5 172,00
21978
6 10 NPT 1/2" 20 40 39 PVDF 1 114,00
21980
8 10 NPT 1/8" 10 40 36 PP 5 172,00
21981
8 10 NPT 1/8" 10 40 36 PVDF 1 114,00
21983
8 10 NPT 1/4" 15 33 36 PP 5 172,00
21984
8 10 NPT 1/4" 15 33 36 PVDF 1 114,00
21986
8 10 NPT 3/8" 15 33 36 PP 5 172,00
21987
8 10 NPT 3/8" 15 33 36 PVDF 1 114,00
21989
8 10 NPT 1/2" 20 40 39 PP 5 172,00
21990
8 10 NPT 1/2" 20 40 39 PVDF 1 114,00
21992
8 12 NPT 1/8" 10 35 40 PP 2 118,00
21993
8 12 NPT 1/8" 10 35 40 PVDF 1 114,00
21995
8 12 NPT 1/4" 15 35 40 PP 2 118,00
21996
8 12 NPT 1/4" 15 35 40 PVDF 1 114,00
21998
8 12 NPT 3/8" 15 35 40 PP 2 125,00
21999
8 12 NPT 3/8" 15 35 40 PVDF 1 117,00
22001
8 12 NPT 1/2" 20 40 43 PP 2 129,00
22002
8 12 NPT 1/2" 20 40 43 PVDF 1 120,00
22004
10 14 NPT 1/8" 10 37 48 PP 2 129,00
22005
10 14 NPT 1/8" 10 37 48 PVDF 1 120,00
22007
10 14 NPT 1/4" 15 37 48 PP 2 129,00
22008
10 14 NPT 1/4" 15 37 48 PVDF 1 120,00
22010
10 14 NPT 3/8" 15 37 48 PP 2 129,00
22011
10 14 NPT 3/8" 15 37 48 PVDF 1 120,00
22013
10 14 NPT 1/2" 20 42 48 PP 2 146,00
22014
10 14 NPT 1/2" 20 42 48 PVDF 1 126,00
