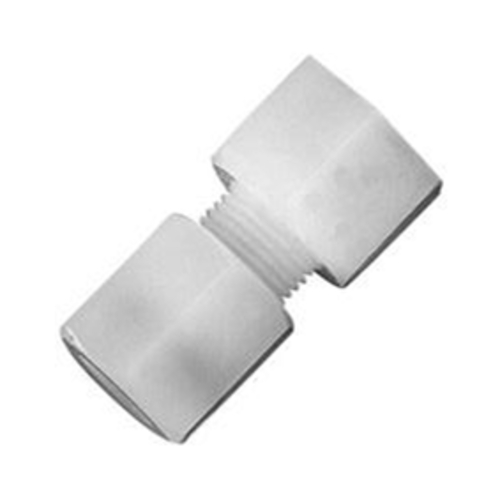

Gerader-Rohrverbinder mit Innengewinde aus PFA
Produktspezifikation
Gerade, einerseits Rohranschluss, andererseits G-Innengewinde
Allgemeine Information EMP-4 High-Pure
THOMAFLUID®-Rohrverschraubungen werden zur Verbindung von Rohren eingesetzt, wobei unter den Begriff "Rohr" nicht nur Metallrohre fallen, sondern auch Rohre aus Glas oder Kunststoffen, z. B. PA, PTFE oder PVDF. Darin liegt ein wesentlicher Vorteil dieser Verschraubungen. Aber nicht nur für starre Rohre ist diese Verschraubung zu verwenden, sondern auch für flexible Rohre oder Schlauchleitungen, diese jedoch nur in Verbindung mit Stützhülsen (ab Artikel 304902). THOMAFLUID®-PFA (Perfluoralkoxy)-Rohrverschraubungen der MULTIFIT®-EMP-Serie sind in THOMAFLUID®-Ventile, Hähne und Strömungsmesser der MULTIFIT®-EMP-Serie einschraubbar.
Montage:
Das Rohr, geradwinklig zugeschnitten, wird bis zum Anschlag in die Verschraubung eingeschoben. Die Überwurfmutter wird angezogen, wodurch ein Schneidring aus PEEK (Polyether-Etherketon) zusammengepresst und mittels eines PTFE-(Polytetrafluorethylen) Dichtringes die Verbindung zwischen Rohr und Verschraubungskörper abgedichtet wird. Will man flexible Schlauchleitungen mit THOMAFLUID®-Rohrverschraubungen adaptieren, so schiebt man zunächst Stützhülsen in die flexiblen Schläuche; erst dann erfolgt die feste Montage durch Anziehen der Überwurfmutter.
PFA (Perfluoralkoxy)
Hochwertiger technischer Kunststoff für die Chemie, den Apparate- und Maschinenbau sowie die Elektrotechnik
Chemische, thermische und dielektrische Eigenschaften praktisch wie PTFE, jedoch ist die thermoplastische Verarbeitung (Schweißen, Spritzguss, Tiefziehen) möglich
Im Vergleich zu PTFE bessere Lichtdurchlässigkeit, größere Härte und mechanische Festigkeit, bessere Formstabilität (geringere Kaltflussneigung) und geringere Diffusion von Medien (geringere Permeabilität) aufgrund der höheren Verdichtung im Spritzgussverfahren, jedoch nur bedingt mechanisch bearbeitbar
Höchste Temperaturbeständigkeit aller schmelzbaren Fluorkunststoffe
Sehr hohe Wärmeformbeständigkeit
Sehr gute Druckbeständigkeit
Sehr hohe Medienbeständigkeit
Geringer Reibungskoeffizient
Geeignet für die Heißdampfsterilisation
Erfüllt höchste Ansprüche an Reinheit
Zulassungen nach FDA 21 CFR 177.1520, USP Class VI, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei
Hervorragende UV- und Witterungsbeständigkeit
Flammwidrig
Farbe: transparent
Dichte: 2,10 g/cm3
Temperaturbereich: -200 bis +200 °C
Shore-Härte D: 60 - 65° (DIN 53505)
Max. Betriebsdruck: 10 bar bei +20 °C
Gleitreibungskoeffizient geg. Stahl (tr.): 0,2 - 0,3 (dynamisch)
Reißfestigkeit: 27 - 32 N/mm2 bei +23 °C
Wasseraufnahme: <0,03 %
Dielektrizitätskonstante: 2,1
Oberflächenwiderstand: 1017 Ohm

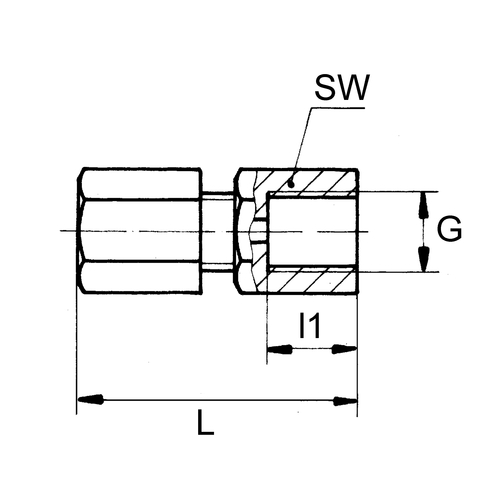

Artikel | Bild |
Rohr Außen-Ø mm
|
Rohr Außen-Ø Zoll
|
Innengewinde |
l1 mm
|
L mm
|
SW mm
|
Einheit Stück
|
Preis Euro* |
Kaufen |
---|---|---|---|---|---|---|---|---|---|---|
304569 |
|
4 | G 1/8" | 10 | 29 | 14 | 1 | 50,00 | ||
304570 |
|
4 | G 1/4" | 15 | 35 | 17 | 1 | 51,00 | ||
304571 |
|
4 | G 3/8" | 15 | 36 | 22 | 1 | 54,00 | ||
304572 |
|
4 | G 1/2" | 16 | 38 | 27 | 1 | 55,00 | ||
304573 |
|
6 | G 1/8" | 10 | 40 | 14 | 1 | 53,00 | ||
304574 |
|
6 | G 1/4" | 15 | 46 | 17 | 1 | 55,00 | ||
304575 |
|
6 | G 3/8" | 15 | 46 | 22 | 1 | 59,00 | ||
304576 |
|
6 | G 1/2" | 16 | 48 | 27 | 1 | 61,00 | ||
304577 |
|
8 | G 1/8" | 10 | 40 | 17 | 1 | 66,00 | ||
304578 |
|
8 | G 1/4" | 15 | 46 | 17 | 1 | 68,00 | ||
304579 |
|
8 | G 3/8" | 15 | 46 | 22 | 1 | 74,00 | ||
304580 |
|
8 | G 1/2" | 16 | 48 | 27 | 1 | 88,00 | ||
304581 |
|
10 | G 1/8" | 10 | 44 | 19 | 1 | 68,00 | ||
304582 |
|
10 | G 1/4" | 15 | 50 | 19 | 1 | 73,00 | ||
304583 |
|
10 | G 3/8" | 15 | 50 | 22 | 1 | 74,00 | ||
304584 |
|
10 | G 1/2" | 16 | 51 | 27 | 1 | 95,00 | ||
304585 |
|
12 | G 1/8" | 10 | 46 | 22 | 1 | 95,00 | ||
304586 |
|
12 | G 1/4" | 15 | 53 | 22 | 1 | 95,00 | ||
304587 |
|
12 | G 3/8" | 15 | 53 | 22 | 1 | 100,00 | ||
304588 |
|
12 | G 1/2" | 16 | 54 | 27 | 1 | 104,00 | ||
304589 |
|
14 | G 1/8" | 10 | 46 | 27 | 1 | 106,00 | ||
304590 |
|
14 | G 1/4" | 15 | 53 | 27 | 1 | 118,00 | ||
304591 |
|
14 | G 3/8" | 15 | 53 | 27 | 1 | 120,00 | ||
304592 |
|
14 | G 1/2" | 16 | 54 | 27 | 1 | 133,00 | ||
304593 |
|
1/8" | G 1/8" | 10 | 29 | 14 | 2 | 98,00 | ||
304594 |
|
1/8" | G 1/4" | 15 | 35 | 17 | 1 | 51,00 | ||
304595 |
|
1/8" | G 3/8" | 15 | 36 | 22 | 1 | 54,00 | ||
304596 |
|
1/8" | G 1/2" | 16 | 38 | 27 | 1 | 55,00 | ||
304597 |
|
1/4" | G 1/8" | 10 | 40 | 14 | 2 | 104,00 | ||
304598 |
|
1/4" | G 1/4" | 15 | 46 | 17 | 1 | 55,00 | ||
304599 |
|
1/4" | G 3/8" | 15 | 46 | 22 | 2 | 118,00 | ||
304600 |
|
1/4" | G 1/2" | 16 | 48 | 27 | 1 | 61,00 | ||
304601 |
|
3/8" | G 1/8" | 10 | 44 | 19 | 1 | 68,00 | ||
304602 |
|
3/8" | G 1/4" | 15 | 50 | 19 | 1 | 73,00 | ||
304603 |
|
3/8" | G 3/8" | 15 | 50 | 22 | 1 | 74,00 | ||
304604 |
|
3/8" | G 1/2" | 16 | 51 | 27 | 1 | 95,00 | ||
304605 |
|
1/2" | G 1/8" | 10 | 46 | 22 | 1 | 95,00 | ||
304606 |
|
1/2" | G 1/4" | 15 | 53 | 22 | 1 | 95,00 | ||
304607 |
|
1/2" | G 3/8" | 15 | 53 | 22 | 1 | 98,00 | ||
304608 |
|
1/2" | G 1/2" | 16 | 54 | 27 | 1 | 104,00 |
