Produktspezifikation

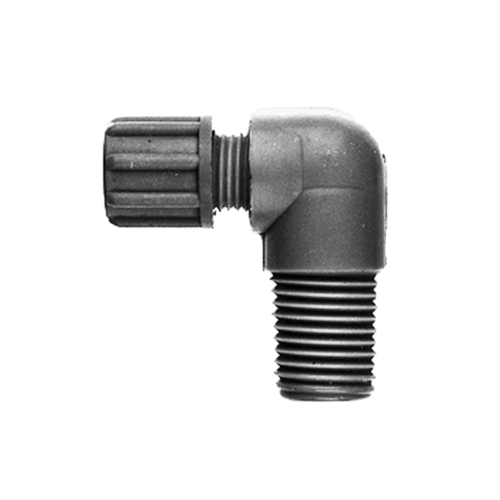

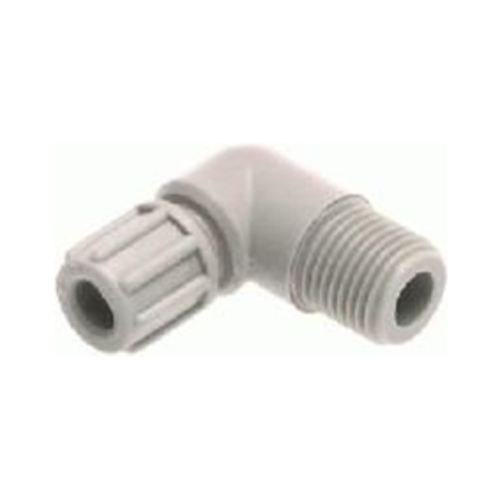

L-Form, einerseits Schlauchanschluss; andererseits G-, NPT- oder M-Außengewinde; kurzes Modell

Allgemeine Information EMP-3 THOMAFLUID ® -Schlauchverschraubungen werden zur Verbindung... mehr

Menü schließen

Allgemeine Information EMP-3

THOMAFLUID^®-Schlauchverschraubungen werden zur Verbindung von flexiblen THOMAFLUID^®-Schläuchen eingesetzt.

Der Schlauchanschlusszapfen ist fast zylindrisch und so dimensioniert, dass auch bei ungünstigen Toleranzen keine Schlauchdehnung über 6 % (bezogen auf den Schlauchaußendurchmesser) eintritt.

Die Spannung der geringen Dehnung, die jetzt noch immer vorhanden ist, bewirkt aber bereits die Dichtheit der Schlauchverschraubung auch ohne Rändelmutter (getestet bis 6 bar).

Der Klemmring, den die Verschraubungen besitzen, bewirkt die Arretierung des Schlauches, so dass auch Schier- und Torsionswirkungen vermieden werden. Vorsorglich weisen wir darauf hin, dass dieser Klemmring natürlich nicht entfernt werden darf, wenn die Verschraubung mit einem Verschlusshütchen geschlossen werden soll.

Der elastische Klemmring erlaubt, dass er innerhalb der gleichen Verschraubung mehrmals verwendet werden kann; d.h. die Verschraubung kann gelöst und mit dem gleichen Klemmring wieder dicht geschlossen werden.

Der Klemmring ist mit einem Bund versehen, der als Anschlag dient, so dass eine Leitung maximal nur soweit gepresst werden kann, bis der Bund des Klemmrings an den Verschraubungskörper anstößt, also ein zusätzlicher Sicherungseffekt.

Der Sicherungseffekt besteht auch in der Form, dass die Schraubverbindung selbst dann dicht bleibt, wenn durch irgendwelche Einflüsse der Schlauchanschlusszapfen abgerissen oder sonst wie stark beschädigt werden sollte. Dies deshalb, weil die Rändelmutter den Klemmring in den Konus des Verschraubungskörpers einpresst, dadurch entsteht im Konus eine Abdichtung, das heißt, der Schlauchanschlusszapfen übernimmt die Funktion einer Stützhülse, und eine Stützhülse muss nicht unbedingt fester Bestandteil des Verschraubungskörpers sein.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: grau

Dichte: 0,90 g/cm³

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 10 bar bei +20 °C

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm²

Reißdehnung: 800 %

Oberflächenwiderstand: >10¹³ Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, BSE/ADI-frei, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm³

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 10 bar bei +20 °C

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm²

Oberflächenwiderstand: >10¹³ Ohm

Schmelzindex MFR: 6 g/10 min.

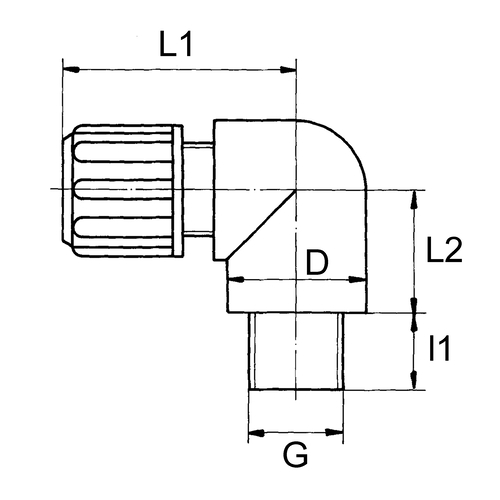

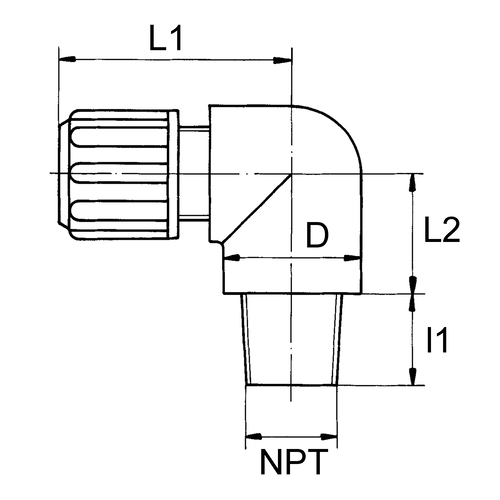

Artikel	Schlauch Innen-Ø mm	Schlauch Außen-Ø mm	Außengewinde	D mm	l1 mm	L1 mm	L2 mm	Werkstoff	Einheit Stück	Preis Euro*
20582	4	6	G 1/8"	15	8	25	12	PP	10	56,00
20583	4	6	G 1/8"	15	8	25	12	PVDF	5	103,00
20585	4	6	G 1/4"	15	12	25	12	PP	10	70,00
20586	4	6	G 1/4"	15	12	25	12	PVDF	5	106,00
20588	4	6	G 3/8"	20	12	28	12	PP	10	79,00
20589	4	6	G 3/8"	20	12	28	12	PVDF	5	122,00
20591	4	6	G 1/2"	25	14	31	15	PP	10	121,00
20592	4	6	G 1/2"	25	14	31	15	PVDF	5	151,00
20594	6	8	G 1/8"	15	8	27	12	PP	10	121,00
20595	6	8	G 1/8"	15	8	27	12	PVDF	5	151,00
20597	6	8	G 1/4"	15	12	27	12	PP	10	121,00
20598	6	8	G 1/4"	15	12	27	12	PVDF	5	151,00
20600	6	8	G 3/8"	20	12	30	12	PP	10	129,00
20601	6	8	G 3/8"	20	12	30	12	PVDF	5	155,00
20603	6	8	G 1/2"	25	14	33	15	PP	10	135,00
20604	6	8	G 1/2"	25	14	33	15	PVDF	5	172,00
20606	6	10	G 1/8"	20	8	32	15	PP	10	136,00
20607	6	10	G 1/8"	20	8	32	15	PVDF	5	172,00
20609	6	10	G 1/4"	20	12	32	15	PP	10	136,00
20610	6	10	G 1/4"	20	12	32	15	PVDF	5	171,00
20612	6	10	G 3/8"	20	12	32	15	PP	10	140,00
20613	6	10	G 3/8"	20	12	32	15	PVDF	5	172,00
20615	6	10	G 1/2"	25	14	35	15	PP	10	150,00
20616	6	10	G 1/2"	25	14	35	15	PVDF	5	186,00
20618	8	10	G 1/8"	20	8	34	15	PP	10	143,00
20619	8	10	G 1/8"	20	8	34	15	PVDF	5	188,00
20621	8	10	G 1/4"	20	12	34	15	PP	10	143,00
20622	8	10	G 1/4"	20	12	34	15	PVDF	5	186,00
20624	8	10	G 3/8"	20	12	34	15	PP	10	144,00
20625	8	10	G 3/8"	20	12	34	15	PVDF	5	132,00
20627	8	10	G 1/2"	25	14	37	15	PP	10	144,00
20628	8	10	G 1/2"	25	14	37	15	PVDF	5	172,00
20630	8	12	G 1/8"	20	8	34	17	PP	5	134,00
20631	8	12	G 1/8"	20	8	34	17	PVDF	5	193,00
20633	8	12	G 1/4"	20	12	34	17	PP	5	134,00
20634	8	12	G 1/4"	20	12	34	17	PVDF	5	189,00
20636	8	12	G 3/8"	20	12	34	17	PP	5	140,00
20637	8	12	G 3/8"	20	12	34	17	PVDF	5	204,00
20639	8	12	G 1/2"	25	14	37	17	PP	5	163,00
20640	8	12	G 1/2"	25	14	37	17	PVDF	5	204,00
20642	10	14	G 1/8"	25	8	39	18	PP	5	166,00
20643	10	14	G 1/8"	25	8	39	18	PVDF	5	145,00
20645	10	14	G 1/4"	25	12	39	18	PP	5	166,00
20646	10	14	G 1/4"	25	12	39	18	PVDF	5	193,00
20648	10	14	G 3/8"	25	12	39	18	PP	5	166,00
20649	10	14	G 3/8"	25	12	39	18	PVDF	5	193,00
20651	10	14	G 1/2"	25	14	39	18	PP	5	177,00
20652	10	14	G 1/2"	25	14	39	18	PVDF	5	214,00
20654	4	6	NPT 1/8"	12	10	18	17	PP	10	56,00
20655	4	6	NPT 1/8"	12	10	18	17	PVDF	5	103,00
20657	4	6	NPT 1/4"	15	15	23	12	PP	10	70,00
20658	4	6	NPT 1/4"	15	15	23	12	PVDF	5	106,00
20660	4	6	NPT 3/8"	20	15	28	12	PP	10	79,00
20661	4	6	NPT 3/8"	20	15	28	12	PVDF	5	117,00
20663	4	6	NPT 1/2"	25	20	31	15	PP	10	129,00
20664	4	6	NPT 1/2"	25	20	31	15	PVDF	5	151,00
20666	6	8	NPT 1/8"	15	10	27	12	PP	10	129,00
20667	6	8	NPT 1/8"	15	10	27	12	PVDF	5	151,00
20669	6	8	NPT 1/4"	15	15	27	12	PP	10	121,00
20670	6	8	NPT 1/4"	15	15	27	12	PVDF	5	151,00
20672	6	8	NPT 3/8"	20	15	30	12	PP	10	129,00
20673	6	8	NPT 3/8"	20	15	30	12	PVDF	5	156,00
20675	6	8	NPT 1/2"	25	20	33	15	PP	10	135,00
20676	6	8	NPT 1/2"	25	20	33	15	PVDF	5	172,00
20678	6	10	NPT 1/8"	20	10	32	15	PP	10	140,00
20679	6	10	NPT 1/8"	20	10	32	15	PVDF	5	172,00
20681	6	10	NPT 1/4"	20	15	32	15	PP	10	136,00
20682	6	10	NPT 1/4"	20	15	32	15	PVDF	5	171,00
20684	6	10	NPT 3/8"	20	15	32	15	PP	10	140,00
20685	6	10	NPT 3/8"	20	15	32	15	PVDF	5	171,00
20687	6	10	NPT 1/2"	25	20	35	15	PP	10	150,00
20688	6	10	NPT 1/2"	25	20	35	15	PVDF	5	188,00
20690	8	10	NPT 1/8"	20	10	34	15	PP	10	150,00
20691	8	10	NPT 1/8"	20	10	34	15	PVDF	5	188,00
20693	8	10	NPT 1/4"	20	15	34	15	PP	10	143,00
20694	8	10	NPT 1/4"	20	15	34	15	PVDF	5	186,00
20696	8	10	NPT 3/8"	20	15	34	15	PP	10	144,00
20697	8	10	NPT 3/8"	20	15	34	15	PVDF	5	132,00
20699	8	10	NPT 1/2"	25	20	37	15	PP	10	144,00
20700	8	10	NPT 1/2"	25	20	37	15	PVDF	5	139,00
20702	8	12	NPT 1/8"	20	10	34	17	PP	5	140,00
20703	8	12	NPT 1/8"	20	10	34	17	PVDF	5	186,00
20705	8	12	NPT 1/4"	20	15	34	17	PP	5	139,00
20706	8	12	NPT 1/4"	20	15	34	17	PVDF	5	186,00
20708	8	12	NPT 3/8"	20	15	34	17	PP	5	140,00
20709	8	12	NPT 3/8"	20	15	34	17	PVDF	5	193,00
20711	8	12	NPT 1/2"	25	20	37	17	PP	5	166,00
20712	8	12	NPT 1/2"	25	20	37	17	PVDF	5	193,00
20714	10	14	NPT 1/8"	25	10	39	18	PP	5	166,00
20715	10	14	NPT 1/8"	25	10	39	18	PVDF	5	193,00
20717	10	14	NPT 1/2"	25	20	39	18	PP	5	177,00
20718	10	14	NPT 1/2"	25	20	39	18	PVDF	5	214,00
20773	4	6	M5 x 0,8	13	6	25	12	PP	10	a.A.
20776	4	6	M5 x 0,8	13	6	25	12	PVDF	5	163,00
20779	4	6	M6 x 1	13	6	25	12	PP	10	a.A.
20782	4	6	M6 x 1	13	6	25	12	PVDF	5	171,00
20785	4	6	M8 x 1,25	13	8	25	12	PP	10	a.A.
20788	4	6	M8 x 1,25	13	8	25	12	PVDF	5	177,00
20720	4	6	M10 x 1,5	15	8	25	12	PP	10	a.A.
20721	4	6	M10 x 1,5	15	8	25	12	PVDF	5	a.A.
20723	4	6	M12 x 1,5	15	12	25	12	PP	10	a.A.
20724	4	6	M12 x 1,5	15	12	25	12	PVDF	5	a.A.
20726	4	6	M16 x 1,5	20	12	28	12	PP	10	a.A.
20727	4	6	M16 x 1,5	20	12	28	12	PVDF	5	a.A.
20729	4	6	M18 x 1,5	25	12	28	12	PP	10	a.A.
20730	4	6	M18 x 1,5	25	12	28	12	PVDF	5	a.A.
20732	6	8	M10 x 1,5	15	8	27	12	PP	10	a.A.
20733	6	8	M10 x 1,5	15	8	27	12	PVDF	5	a.A.
20735	6	8	M12 x 1,5	15	12	27	12	PP	10	a.A.
20736	6	8	M12 x 1,5	15	12	27	12	PVDF	5	a.A.
20738	6	8	M16 x 1,5	20	12	30	12	PP	10	a.A.
20739	6	8	M16 x 1,5	20	12	30	12	PVDF	5	a.A.
20741	6	8	M18 x 1,5	20	12	30	12	PP	10	a.A.
20742	6	8	M18 x 1,5	20	12	30	12	PVDF	5	a.A.
20744	6	10	M10 x 1,5	20	8	32	15	PP	10	a.A.
20745	6	10	M10 x 1,5	20	8	32	15	PVDF	5	a.A.
20747	6	10	M12 x 1,5	20	12	32	15	PP	10	a.A.
20748	6	10	M12 x 1,5	20	12	32	15	PVDF	5	a.A.
20750	6	10	M16 x 1,5	20	12	32	15	PP	10	a.A.
20751	6	10	M16 x 1,5	20	12	32	15	PVDF	5	a.A.
20753	6	10	M18 x 1,5	20	12	32	15	PP	10	a.A.
20754	6	10	M18 x 1,5	20	12	32	15	PVDF	5	a.A.
20756	8	10	M10 x 1,5	20	8	34	15	PP	10	a.A.
20757	8	10	M10 x 1,5	20	8	34	15	PVDF	5	a.A.
20759	8	10	M12 x 1,5	20	12	34	15	PP	10	a.A.
20760	8	10	M12 x 1,5	20	12	34	15	PVDF	5	a.A.
20762	8	10	M16 x 1,5	20	12	34	15	PP	10	a.A.
20763	8	10	M16 x 1,5	20	12	34	15	PVDF	5	a.A.
20765	8	10	M18 x 1,5	20	12	34	15	PP	10	a.A.
20766	8	10	M18 x 1,5	20	12	34	15	PVDF	5	a.A.
20768	8	12	M12 x 1,5	20	12	34	17	PP	5	a.A.
20769	8	12	M12 x 1,5	20	12	34	17	PVDF	5	a.A.
20771	8	12	M14 x 1,5	20	12	34	17	PP	5	a.A.
20772	8	12	M14 x 1,5	20	12	34	17	PVDF	5	a.A.
20774	8	12	M16 x 1,5	20	12	34	17	PP	5	a.A.
20775	8	12	M16 x 1,5	20	12	34	17	PVDF	5	a.A.
20777	8	12	M18 x 1,5	20	12	34	17	PP	5	a.A.
20778	8	12	M18 x 1,5	20	12	34	17	PVDF	5	a.A.
20780	10	14	M12 x 1,5	25	12	39	18	PP	5	a.A.
20781	10	14	M12 x 1,5	25	12	39	18	PVDF	5	a.A.
20783	10	14	M14 x 1,5	25	12	39	18	PP	5	a.A.
20784	10	14	M14 x 1,5	25	12	39	18	PVDF	5	a.A.
20786	10	14	M16 x 1,5	25	12	39	18	PP	5	a.A.
20787	10	14	M16 x 1,5	25	12	39	18	PVDF	5	a.A.
20789	10	14	M18 x 1,5	25	12	39	18	PP	5	a.A.
20790	10	14	M18 x 1,5	25	12	39	18	PVDF	5	a.A.
