Winkel-Schwenk-Verbinder mit Außengewinde aus PP oder PVDF

Winkel-Schwenk-Verbinder mit Außengewinde aus PP oder PVDF

Produktspezifikation Schlauchanschluss einerseits, schwenkbar; G-Außengewinde... mehr

Menü schließen

Produktspezifikation

Schlauchanschluss einerseits, schwenkbar; G-Außengewinde andererseits

Allgemeine Information Die neuen Schwenkverschraubungen der Serie EMP-3 bestehen nur aus zwei... mehr

Menü schließen

Allgemeine Information

Die neuen Schwenkverschraubungen der Serie EMP-3 bestehen nur aus zwei Teilen. So lassen sich Armaturen und Schläuche bei vorgegebener Einbaulage schnell und sicher miteinander verbinden. Die Verschraubung wird einfach in das Innengewinde der Armatur eingeschraubt, in die gewünschte Position gebracht, festgedreht und mit dem Schlauch verbunden. So entsteht eine sichere, dichte und mit einem Handgriff jederzeit wieder lösbare Verbindung. Als Winkel- oder T-Schwenkverschraubung eröffnen sie vielfältige Anwendungsmöglichkeiten und bieten gerade beim Einsatz aggressiver Medien eine flexible und sichere Lösung.

PP (Polypropylen)

Dichtung: FPM (Fluorkautschuk)

Temperaturbereich: +5 bis +90 °C

Max. Betriebsdruck: 10 bar bei +20 °C

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

PVDF (Polyvinylidenfluorid)

Dichtung: FPM (Fluorkautschuk)

Temperaturbereich: -40 bis +140 °C

Max. Betriebsdruck: 10 bar bei +20 °C

Zulassungen nach FDA 21 CFR 177.1520, USP Class VI, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

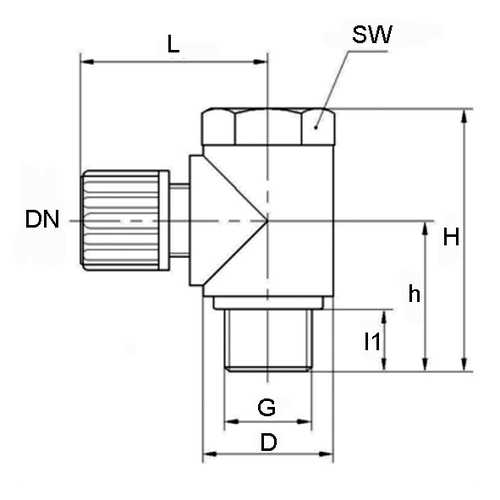

Artikel	Schlauch Innen-Ø mm	Schlauch Außen-Ø mm	Außengewinde	D mm	h mm	H mm	l1 mm	L mm	SW mm	Werkstoff	Einheit Stück	Preis Euro*
340978	4	6	G 1/8"	20	20,5	37,5	8	29	17	PP	4	75,00
340979	4	6	G 1/4"	20	26	43	12	29	17	PP	4	79,00
340980	4	6	G 3/8"	25	29	50,5	12	32	22	PP	4	89,00
340981	4	6	G 1/2"	30	34	60	14	34,5	27	PP	4	98,00
340982	6	8	G 1/8"	20	20,5	37,5	8	33	17	PP	4	86,00
340983	6	8	G 1/4"	20	26	43	12	33	17	PP	4	79,00
340984	6	8	G 3/8"	25	29	50,5	12	36	22	PP	4	91,00
340985	6	8	G 1/2"	30	34	60	14	38,5	27	PP	4	108,00
340986	6	10	G 1/4"	20	26	43	12	36	17	PP	4	94,00
340987	6	10	G 3/8"	25	29	50,5	12	39	22	PP	4	116,00
340988	6	10	G 1/2"	30	34	60	14	41,5	27	PP	4	143,00
340989	8	10	G 1/4"	20	26	43	12	36	17	PP	4	94,00
340990	8	10	G 3/8"	25	29	50,5	12	39	22	PP	4	116,00
340991	8	10	G 1/2"	30	34	60	14	41,5	27	PP	4	143,00
340992	8	12	G 1/4"	20	26	43	12	40	17	PP	4	129,00
340993	8	12	G 3/8"	25	29	50,5	12	43	22	PP	2	86,00
340994	8	12	G 1/2"	30	34	60	14	45,5	27	PP	2	129,00
340995	10	12	G 1/4"	20	26	43	12	40	17	PP	2	129,00
340996	10	12	G 3/8"	25	29	50,5	12	43	22	PP	2	86,00
340997	10	12	G 1/2"	30	34	60	14	45,5	27	PP	2	129,00
340998	10	14	G 3/8"	25	29	50,5	12	48	22	PP	2	150,00
340999	10	14	G 1/2"	30	34	60	14	50,5	27	PP	2	159,00
341022	4	6	G 1/8"	20	20,5	37,5	8	29	17	PVDF	1	86,00
341023	4	6	G 1/4"	20	26	43	12	29	17	PVDF	1	89,00
341024	4	6	G 3/8"	25	29	50,5	12	32	22	PVDF	1	91,00
341025	4	6	G 1/2"	30	34	60	14	34,5	27	PVDF	1	98,00
341026	6	8	G 1/8"	20	20,5	37,5	8	33	17	PVDF	1	100,00
341027	6	8	G 1/4"	20	26	43	12	33	17	PVDF	1	103,00
341028	6	8	G 3/8"	25	29	50,5	12	36	22	PVDF	1	105,00
341029	6	8	G 1/2"	30	34	60	14	38,5	27	PVDF	1	110,00
341030	6	10	G 1/4"	20	26	43	12	36	17	PVDF	1	108,00
341031	6	10	G 3/8"	25	29	50,5	12	39	22	PVDF	1	121,00
341032	6	10	G 1/2"	30	34	60	14	41,5	27	PVDF	1	131,00
341033	8	10	G 1/4"	20	26	43	12	36	17	PVDF	1	108,00
341034	8	10	G 3/8"	25	29	50,5	12	39	22	PVDF	1	121,00
341035	8	10	G 1/2"	30	34	60	14	41,5	27	PVDF	1	131,00
341036	8	12	G 1/4"	20	26	43	12	40	17	PVDF	1	121,00
341037	8	12	G 3/8"	25	29	50,5	12	43	22	PVDF	1	131,00
341038	8	12	G 1/2"	30	34	60	14	45,5	27	PVDF	1	150,00
341039	10	12	G 1/4"	20	26	43	12	40	17	PVDF	1	121,00
341040	10	12	G 3/8"	25	29	50,5	12	43	22	PVDF	1	131,00
341041	10	12	G 1/2"	30	34	60	14	45,5	27	PVDF	1	150,00
341042	10	14	G 3/8"	25	29	50,5	12	48	22	PVDF	1	150,00
341043	10	14	G 1/2"	30	34	60	14	50,5	27	PVDF	1	164,00
