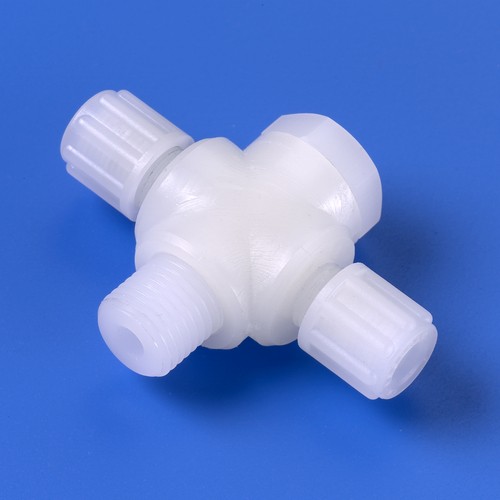

T-Schwenk-Verbinder mit Außengewinde aus PP oder PVDF

T-Schwenk-Verbinder mit Außengewinde aus PP oder PVDF

Produktspezifikation Schlauchanschlüsse zweiseitig, schwenkbar; G-Außengewinde... mehr

Menü schließen

Produktspezifikation

Schlauchanschlüsse zweiseitig, schwenkbar; G-Außengewinde andererseits

Allgemeine Information Die neuen Schwenkverschraubungen der Serie EMP-3 bestehen nur aus zwei... mehr

Menü schließen

Allgemeine Information

Die neuen Schwenkverschraubungen der Serie EMP-3 bestehen nur aus zwei Teilen. So lassen sich Armaturen und Schläuche bei vorgegebener Einbaulage schnell und sicher miteinander verbinden. Die Verschraubung wird einfach in das Innengewinde der Armatur eingeschraubt, in die gewünschte Position gebracht, festgedreht und mit dem Schlauch verbunden. So entsteht eine sichere, dichte und mit einem Handgriff jederzeit wieder lösbare Verbindung. Als Winkel- oder T-Schwenkverschraubung eröffnen sie vielfältige Anwendungsmöglichkeiten und bieten gerade beim Einsatz aggressiver Medien eine flexible und sichere Lösung.

PP (Polypropylen)

Dichtung: FPM (Fluorkautschuk)

Temperaturbereich: +5 bis +90 °C

Max. Betriebsdruck: 10 bar bei +20 °C

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

PVDF (Polyvinylidenfluorid)

Dichtung: FPM (Fluorkautschuk)

Temperaturbereich: -40 bis +140 °C

Max. Betriebsdruck: 10 bar bei +20 °C

Zulassungen nach FDA 21 CFR 177.1520, USP Class VI, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

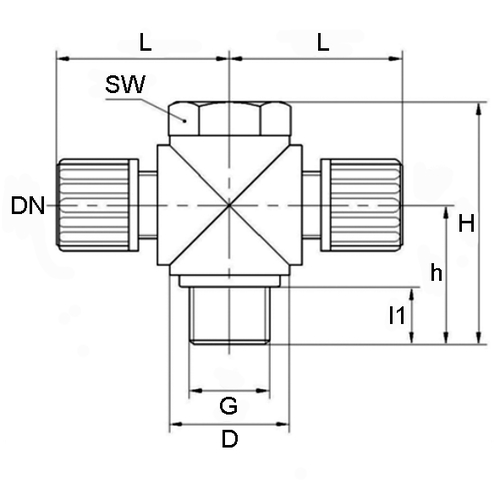

Artikel	Schlauch Innen-Ø mm	Schlauch Außen-Ø mm	Außengewinde	D mm	h mm	H mm	l1 mm	L mm	SW mm	Werkstoff	Einheit Stück	Preis Euro*
341000	4	6	G 1/8"	20	20,5	37,5	8	29	17	PP	4	78,00
341001	4	6	G 1/4"	20	26	42	12	29	17	PP	4	82,00
341002	4	6	G 3/8"	25	29	50,5	12	32	22	PP	4	90,00
341003	4	6	G 1/2"	30	34	60	14	34,5	27	PP	4	99,00
341004	6	8	G 1/8"	20	20,5	37,5	8	33	17	PP	4	88,00
341005	6	8	G 1/4"	20	26	42	12	33	17	PP	4	90,00
341006	6	8	G 3/8"	25	29	50,5	12	36	22	PP	4	95,00
341007	6	8	G 1/2"	30	34	60	14	38,5	27	PP	4	110,00
341008	6	10	G 1/4"	20	26	42	12	36	17	PP	4	95,00
341009	6	10	G 3/8"	25	29	50,5	12	39	22	PP	2	67,00
341010	6	10	G 1/2"	30	34	60	14	41,5	27	PP	2	82,00
341011	8	10	G 1/4"	20	26	42	12	36	17	PP	4	95,00
341012	8	10	G 3/8"	25	29	50,5	12	39	22	PP	2	67,00
341013	8	10	G 1/2"	30	34	60	14	41,5	27	PP	2	82,00
341014	8	12	G 1/4"	20	26	42	12	40	17	PP	2	71,00
341015	8	12	G 3/8"	25	29	50,5	12	43	22	PP	2	84,00
341016	8	12	G 1/2"	30	34	60	14	45,5	27	PP	1	78,00
341017	10	12	G 1/4"	20	26	42	12	40	17	PP	2	71,00
341018	10	12	G 3/8"	25	29	50,5	12	43	22	PP	2	84,00
341019	10	12	G 1/2"	30	34	60	14	45,5	27	PP	1	78,00
341020	10	14	G 3/8"	25	29	50,5	12	48	22	PP	1	86,00
341021	10	14	G 1/2"	30	34	60	14	50,5	27	PP	1	90,00
341044	4	6	G 1/8"	20	20,5	37,5	8	29	17	PVDF	1	88,00
341045	4	6	G 1/4"	20	26	42	12	29	17	PVDF	1	90,00
341046	4	6	G 3/8"	25	29	50,5	12	32	22	PVDF	1	97,00
341047	4	6	G 1/2"	30	34	60	14	34,5	27	PVDF	1	99,00
341048	6	8	G 1/8"	20	20,5	37,5	8	33	17	PVDF	1	101,00
341049	6	8	G 1/4"	20	26	42	12	33	17	PVDF	1	103,00
341050	6	8	G 3/8"	25	29	50,5	12	36	22	PVDF	1	105,00
341051	6	8	G 1/2"	30	34	60	14	38,5	27	PVDF	1	114,00
341052	6	10	G 1/4"	20	26	42	12	36	17	PVDF	1	110,00
341053	6	10	G 3/8"	25	29	50,5	12	39	22	PVDF	1	122,00
341054	6	10	G 1/2"	30	34	60	14	41,5	27	PVDF	1	127,00
341055	8	10	G 1/4"	20	26	42	12	36	17	PVDF	1	110,00
341056	8	10	G 3/8"	25	29	50,5	12	39	22	PVDF	1	122,00
341057	8	10	G 1/2"	30	34	60	14	41,5	27	PVDF	1	127,00
341058	8	12	G 1/4"	20	26	42	12	40	17	PVDF	1	131,00
341059	8	12	G 3/8"	25	29	50,5	12	43	22	PVDF	1	137,00
341060	8	12	G 1/2"	30	34	60	14	45,5	27	PVDF	1	150,00
341061	10	12	G 1/4"	20	26	42	12	40	17	PVDF	1	122,00
341062	10	12	G 3/8"	25	29	50,5	12	43	22	PVDF	1	135,00
341063	10	12	G 1/2"	30	34	60	14	45,5	27	PVDF	1	150,00
341064	10	14	G 3/8"	25	29	50,5	12	48	22	PVDF	1	150,00
341065	10	14	G 1/2"	30	34	60	14	50,5	27	PVDF	1	165,00
