Produktspezifikation

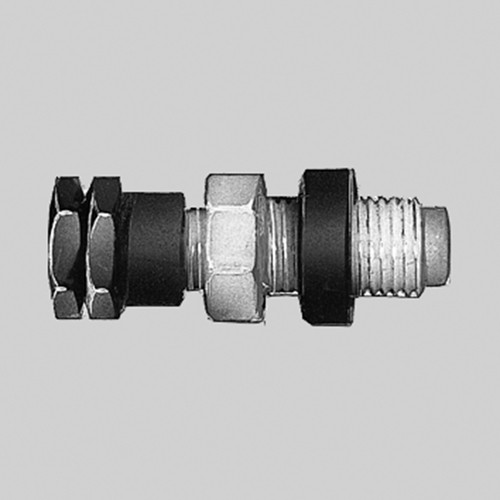

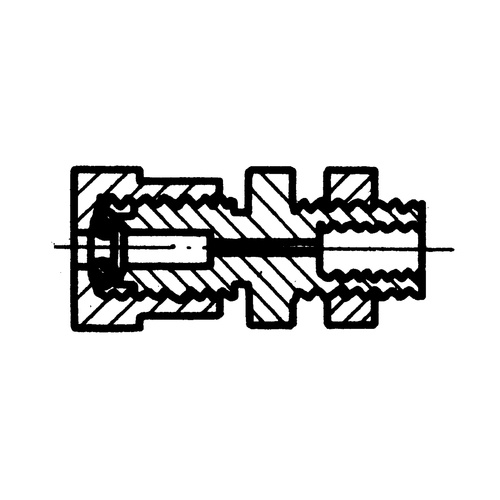

Gerader Verbinder für Schläuche / Rohre aus harten Kunststoffen oder Metall mit gleichen Durchmessern sowie Innengewinde UNF 1/4"-28.
Allgemeine Information MULTIFIT®
MULTIFIT®-Kupplungen spannen die Schläuche / Rohre mittels eines zusammengepressten FPM-O-Ringes ein. Je höher der Innendruck, desto fester wird die Verbindung. MULTIFIT®-Verbindungen werden in Sekundenschnelle hergestellt und gelöst. Druckfestigkeit je nach Schlauchmaterial bis zu max. 3 bar (bei +20 °C).
Größe A:
Für PTFE-Schläuche mit Außen-Ø 0,6 bis 1,0 mm (1/32“).
Größe C:
Für Schläuche vieler Chromatographie-Systeme, mit Außen-Ø 1,3 bis 1,6 mm (1/16"). Die Überwurfmuttern der Größe C haben dieselbe Gewindegröße wie diejenigen der Größe D. Daher kann das ganze reichhaltige Sortiment der in Größe D ausgeführten RCT®-Kupplungen, Hähne und Säulen nach Auswechseln der Überwurfmutter und des Dichtungsrings mit den 1/16" Schläuchen verbunden werden.
Größe D:
Für 1/8"-Schläuche des THOMACHROM®-Chromatographie-Systems, die in verschiedenen Materialien und mit Innendurchmessern von 0,25 bis 2,0 mm lieferbar sind. Geeignet für Außen-Ø 2,4 bis 3,2 mm. Die Muttern der Größe D sind durch eine Einkerbung gekennzeichnet.
Größe E:
Für 1/4"-Schläuche und Gasrohre von Chromatographie-Säulen, geeignet für Außen-Ø 5,7 bis 6,4 mm.
Die Serie MULTIFIT® gibt es in der Standard-Ausführung für wässrige und nichtaggressive Lösungsmittel mit PVC-U-Muttern und als SR-Ausführung mit Muttern aus PCTFE für Temperaturen bis zu +120 °C. Für besonders aggressive Flüssigkeiten wie Pyridin, Ketone und Ester stehen auch O-Ringe aus FFKM zur Verfügung (separat anzufragen).
Werkstoff:
Körper: PTFE (Polytetrafluorethylen)
Überwurfmuttern: PVC-U oder PCTFE
O-Ring: FPM (Fluorkautschuk)
Max. Betriebsdruck: 3 bar bei +20 °C
| Artikel | Bild |
Schlauch Außen-Ø mm
|
Größe | Innengewinde | Werkstoff Muttern |
Einheit Stück
|
Preis Euro* |
Kaufen |
|---|---|---|---|---|---|---|---|---|
| 9302806 |
|
3,2 | D | UNF 1/4"-28 | PVC-U | 1 | 44,00 | |
| 9302805 |
|
1,6 | C | UNF 1/4"-28 | PVC-U | 1 | 44,00 | |
| 93028069 |
|
3,2 | D | UNF 1/4"-28 | PCTFE | 1 | 50,00 | |
| 93028059 |
|
1,6 | C | UNF 1/4"-28 | PCTFE | 1 | 50,00 | |
