Winkel-Verbinder mit Außengewinde aus PP oder PVDF für Gewebeschläuche

Produktspezifikation Winkel, einerseits für dickwandige (PVC)-Schläuche,... mehr

Produktspezifikation

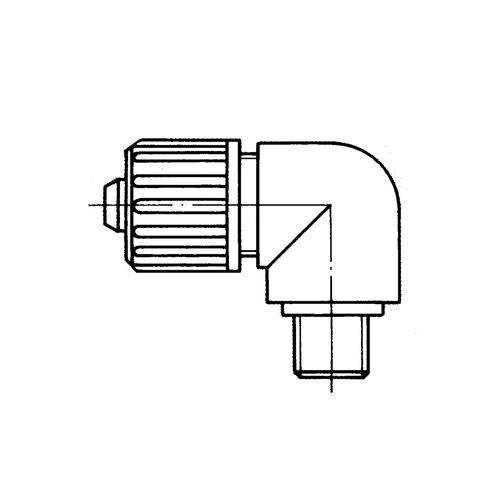

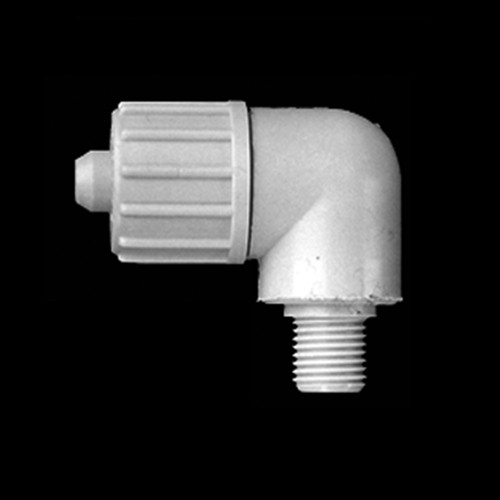

Winkel, einerseits für dickwandige (PVC)-Schläuche, andererseits G- oder NPT-Außengewinde.

Allgemeine Information Verbinden von Apparaturen und Armaturen durch gewebeverstärkte... mehr

Allgemeine Information

Verbinden von Apparaturen und Armaturen durch gewebeverstärkte Schläuche

In Bereichen der chemischen Forschung und Entwicklung

Im chemischen Apparatebau, Technikums-, Pilot- und Produktionsanlagen

Für Service und Instandsetzung

Verschraubungen für dickwandige, gewebeverstärkte Schläuche, insbesondere aus PVC. Das Material ist aus chemisch resistentem, temperaturstabilem und biokompatiblem PP oder PVDF, mit Schlauchanschluss oder G- bzw. NPT-Außengewinde.

Handhabung: Die griffig gerändelte Überwurfmutter wird auf den Schlauch gezogen und das durchgezogene Schlauchende auf die Tülle aufgeschoben. Die Überwurfmutter wird nun mit der Tülle verschraubt.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Farbe: grau

Dichte: 0,90 g/cm3

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 10 bar

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm2

Reißdehnung: 800 %

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm3

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 10 bar

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm2

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 6 g/10 min.

Zum anzeigen der Varianten bitte im Querformat benutzen.
Artikel Bild Schlauch Innen-Ø
mm
Schlauch Außen-Ø
mm
Außengewinde Werkstoff Einheit
Stück
Preis
Euro*
Kaufen
42000
4 10 G 1/8" PP 3 45,00
42001
5 11 G 1/8" PP 3 45,00
42002
6 12 G 1/8" PP 3 90,00
42003
8 14 G 1/8" PP 3 96,00
42004
9 15 G 1/8" PP 3 96,00
42005
10 16 G 1/8" PP 3 111,00
42012
4 10 G 1/4" PP 3 51,00
42013
5 11 G 1/4" PP 3 51,00
42014
6 12 G 1/4" PP 3 93,00
42015
8 14 G 1/4" PP 3 102,00
42016
9 15 G 1/4" PP 3 102,00
42017
10 16 G 1/4" PP 3 126,00
42018
12 18 G 1/4" PP 2 114,00
42020
13 19 G 1/4" PP 2 114,00
42024
4 10 G 3/8" PP 3 60,00
42025
5 11 G 3/8" PP 3 60,00
42026
6 12 G 3/8" PP 3 93,00
42027
8 14 G 3/8" PP 3 108,00
42028
9 15 G 3/8" PP 3 108,00
42029
10 16 G 3/8" PP 3 126,00
42030
12 18 G 3/8" PP 2 120,00
42032
13 19 G 3/8" PP 2 120,00
42036
4 10 G 1/2" PP 3 54,00
42037
5 11 G 1/2" PP 3 54,00
42038
6 12 G 1/2" PP 3 111,00
42039
8 14 G 1/2" PP 3 117,00
42040
9 15 G 1/2" PP 3 117,00
42041
10 16 G 1/2" PP 3 144,00
42042
12 18 G 1/2" PP 2 130,00
42044
13 19 G 1/2" PP 2 130,00
42048
4 10 G 3/4" PP 2 64,00
42049
5 11 G 3/4" PP 2 64,00
42050
6 12 G 3/4" PP 2 80,00
42051
8 14 G 3/4" PP 2 86,00
42052
9 15 G 3/4" PP 2 86,00
42053
10 16 G 3/4" PP 2 104,00
42054
12 18 G 3/4" PP 2 138,00
42056
13 19 G 3/4" PP 2 138,00
42060
4 10 NPT 1/8" PP 3 45,00
42061
5 11 NPT 1/8" PP 3 45,00
42062
6 12 NPT 1/8" PP 3 90,00
42063
8 14 NPT 1/8" PP 3 96,00
42064
9 15 NPT 1/8" PP 3 96,00
42065
10 16 NPT 1/8" PP 3 111,00
42072
4 10 NPT 1/4" PP 3 51,00
42073
5 11 NPT 1/4" PP 3 51,00
42074
6 12 NPT 1/4" PP 3 93,00
42075
8 14 NPT 1/4" PP 3 102,00
42076
9 15 NPT 1/4" PP 3 102,00
42077
10 16 NPT 1/4" PP 3 126,00
42078
12 18 NPT 1/4" PP 3 114,00
42080
13 19 NPT 1/4" PP 2 114,00
42084
4 10 NPT 3/8" PP 3 60,00
42085
5 11 NPT 3/8" PP 3 60,00
42086
6 12 NPT 3/8" PP 3 93,00
42087
8 14 NPT 3/8" PP 3 108,00
42088
9 15 NPT 3/8" PP 3 108,00
42089
10 16 NPT 3/8" PP 3 126,00
42090
12 18 NPT 3/8" PP 2 120,00
42092
13 19 NPT 3/8" PP 2 120,00
42096
4 10 NPT 1/2" PP 3 54,00
42097
5 11 NPT 1/2" PP 3 54,00
42098
6 12 NPT 1/2" PP 3 111,00
42099
8 14 NPT 1/2" PP 3 117,00
42100
9 15 NPT 1/2" PP 3 117,00
42101
10 16 NPT 1/2" PP 3 144,00
42102
12 18 NPT 1/2" PP 2 130,00
42104
13 19 NPT 1/2" PP 2 130,00
42108
4 10 NPT 3/4" PP 2 64,00
42109
5 11 NPT 3/4" PP 2 64,00
42110
6 12 NPT 3/4" PP 2 80,00
42111
8 14 NPT 3/4" PP 2 86,00
42112
9 15 NPT 3/4" PP 2 86,00
42113
10 16 NPT 3/4" PP 2 104,00
42114
12 18 NPT 3/4" PP 2 138,00
42116
13 19 NPT 3/4" PP 2 138,00
42180
4 10 G 1/8" PVDF 3 69,00
42181
5 11 G 1/8" PVDF 3 69,00
42182
6 12 G 1/8" PVDF 3 96,00
42183
8 14 G 1/8" PVDF 2 80,00
42184
9 15 G 1/8" PVDF 2 80,00
42185
10 16 G 1/8" PVDF 2 90,00
42192
4 10 G 1/4" PVDF 3 69,00
42193
5 11 G 1/4" PVDF 3 69,00
42194
6 12 G 1/4" PVDF 3 96,00
42195
8 14 G 1/4" PVDF 2 80,00
42196
9 15 G 1/4" PVDF 2 80,00
42197
10 16 G 1/4" PVDF 2 96,00
42198
12 18 G 1/4" PVDF 2 102,00
42200
13 19 G 1/4" PVDF 2 102,00
42204
4 10 G 3/8" PVDF 2 74,00
42205
5 11 G 3/8" PVDF 2 74,00
42206
6 12 G 3/8" PVDF 2 82,00
42207
8 14 G 3/8" PVDF 2 88,00
42208
9 15 G 3/8" PVDF 2 88,00
42209
10 16 G 3/8" PVDF 2 104,00
42210
12 18 G 3/8" PVDF 2 118,00
42212
13 19 G 3/8" PVDF 2 118,00
42216
4 10 G 1/2" PVDF 2 82,00
42217
5 11 G 1/2" PVDF 2 82,00
42218
6 12 G 1/2" PVDF 2 88,00
42219
8 14 G 1/2" PVDF 2 102,00
42220
9 15 G 1/2" PVDF 2 102,00
42221
10 16 G 1/2" PVDF 2 108,00
42222
12 18 G 1/2" PVDF 2 122,00
42224
13 19 G 1/2" PVDF 2 122,00
42228
4 10 G 3/4" PVDF 2 94,00
42229
5 11 G 3/4" PVDF 2 94,00
42230
6 12 G 3/4" PVDF 2 104,00
42231
8 14 G 3/4" PVDF 2 114,00
42232
9 15 G 3/4" PVDF 2 114,00
42233
10 16 G 3/4" PVDF 2 122,00
42234
12 18 G 3/4" PVDF 2 130,00
42236
13 19 G 3/4" PVDF 2 130,00
42240
4 10 NPT 1/8" PVDF 3 69,00
42241
5 11 NPT 1/8" PVDF 3 69,00
42242
6 12 NPT 1/8" PVDF 3 96,00
42243
8 14 NPT 1/8" PVDF 2 80,00
42244
9 15 NPT 1/8" PVDF 2 80,00
42245
10 16 NPT 1/8" PVDF 2 90,00
42252
4 10 NPT 1/4" PVDF 3 69,00
42253
5 11 NPT 1/4" PVDF 3 69,00
42254
6 12 NPT 1/4" PVDF 3 96,00
42255
8 14 NPT 1/4" PVDF 2 80,00
42256
9 15 NPT 1/4" PVDF 2 80,00
42257
10 16 NPT 1/4" PVDF 2 96,00
42258
12 18 NPT 1/4" PVDF 2 102,00
42260
13 19 NPT 1/4" PVDF 2 102,00
42264
4 10 NPT 3/8" PVDF 2 74,00
42265
5 11 NPT 3/8" PVDF 2 74,00
42266
6 12 NPT 3/8" PVDF 2 82,00
42267
8 14 NPT 3/8" PVDF 2 88,00
42268
9 15 NPT 3/8" PVDF 2 88,00
42269
10 16 NPT 3/8" PVDF 2 104,00
42270
12 18 NPT 3/8" PVDF 2 118,00
42272
13 19 NPT 3/8" PVDF 2 118,00
42276
4 10 NPT 1/2" PVDF 2 82,00
42277
5 11 NPT 1/2" PVDF 2 82,00
42278
6 12 NPT 1/2" PVDF 2 88,00
42279
8 14 NPT 1/2" PVDF 2 102,00
42280
9 15 NPT 1/2" PVDF 2 102,00
42281
10 16 NPT 1/2" PVDF 2 108,00
42282
12 18 NPT 1/2" PVDF 2 122,00
42284
13 19 NPT 1/2" PVDF 2 122,00
42288
4 10 NPT 3/4" PVDF 2 82,00
42289
5 11 NPT 3/4" PVDF 2 82,00
42290
6 12 NPT 3/4" PVDF 2 88,00
42291
8 14 NPT 3/4" PVDF 2 102,00
42292
9 15 NPT 3/4" PVDF 2 102,00
42293
10 16 NPT 3/4" PVDF 2 108,00
42294
12 18 NPT 3/4" PVDF 2 122,00
42296
13 19 NPT 3/4" PVDF 2 122,00
