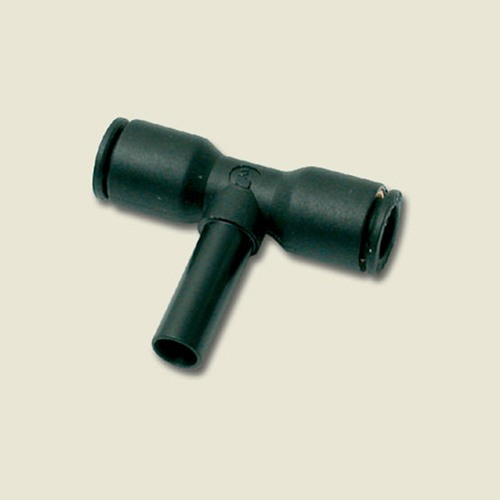

T-Steckverbinder mit Koppelrohr - symmetrisch

Produktspezifikation Kombinations-T-Adapterstück, Koppelrohr zum Anschluss an beliebige... mehr

Produktspezifikation

Kombinations-T-Adapterstück, Koppelrohr zum Anschluss an beliebige THOMAFLUID®-Steckverbinder, T-Schlauchabgang.

Allgemeine Information ELGEES Verbindungen für neutrale Gase oder Druckluft.... mehr

Allgemeine Information ELGEES

Verbindungen für neutrale Gase oder Druckluft.

Werkzeuglos montierbares, universelles Schnell-Anschluss- und Kupplungssystem in Leichtbauweise für metrisch dimensionierte Schläuche aus harten Kunststoffen. Genormte Bauelemente nach durchgängig optimiertem Konstruktionsprinzip; erprobte, druck- und temperaturbelastbare Polymerwerkstoff-Formulierung mit Glasfaserverstärkung, teilweise in zweckorientierter Kombination mit vernickeltem Messing, zur Förderung von Reinmedien durch Druck und Vakuum.

Aufbau, Funktion und Handhabung:

Das THOMAFLUID®-Steckverbindungs-System ELGEES-PA 3100 basiert auf einem einheitlichen, lediglich im Durchmesser variierenden vakuum- und druckfesten Steckmechanismus, der ohne Werkzeug problemlos jederzeit wieder gelöst und wiederverwendet werden kann. Das System ist für metrisch dimensionierte Schläuche aus harten Kunststoffen konzipiert.

Das innen konisch ausgearbeitete Anschlussteil (1) des jeweiligen Systemelementes enthält eine mehrfach geschlitzte Spannhülse (2) mit einer nach außen geführten Wulst (3), jeweils im Außendurchmesser der anzuschließenden Schläuche (4); die federnden, nach innen gerichteten Haltekrallen (5) der Spannhülse tragen am unteren Ende kranzförmig angeordnete Ankerhaken (6), eine Schutzscheibe (7) sichert den davor eingepassten O-Ring (8), der bündig am inneren Ende des Anschluss-Stückes sitzt.

Zur Herstellung der Verbindung wird der anzuschließende Schlauch lediglich in das Anschlussteil durch die Spannhülse bis zum Anschlag eingeschoben, wobei der involvierte Dichtring das System abdichtet. Der mechanische Halt des Schlauches wird durch die Spannhülse gesichert, deren Zungen bei Zugbelastung in dem Anschlussteil durch die konische Ausarbeitung soweit zusammengepresst werden, dass die Ankerhaken die Schlauchleitung zangenartig festhalten.

Die Lösung erfolgt augenblicklich durch Rückdrücken der Spannhülse in das Anschluss-Stück mit der Hand an der nach außen geführten Wulst. Dabei federn deren Zungen mit den Ankerhaken wieder in ihre Ausgangslage zurück, so dass der Schlauch freiliegt und aus der Verbindung widerstandsfrei herausgezogen werden kann.

Die Anschlussleitungen bedürfen zur Herstellung der Verbindungen prinzipiell keinerlei vorbereitender Veränderungen, erforderlich ist lediglich ein zur Achse rechtwinkliger und gratfreier Abschnitt.

Werkstoff:

Gehäuse: glasfaserverstärktes PA 6.6 (Polyamid 6.6, Nylon)

Spannhülsen: Messing

Haltekrallen: Edelstahl

Gewindeanschlüsse: vernickeltes Messing, z.T. PTFE-beschichtet

Dichtungen: NBR (Butadien-Kautschuk)

Max. Betriebsdruck: abhängig von Schlauchwerkstoff und Betriebstemperatur bis 18 bar bei +20 °C

Temperaturbereich: -20 bis +80 °C

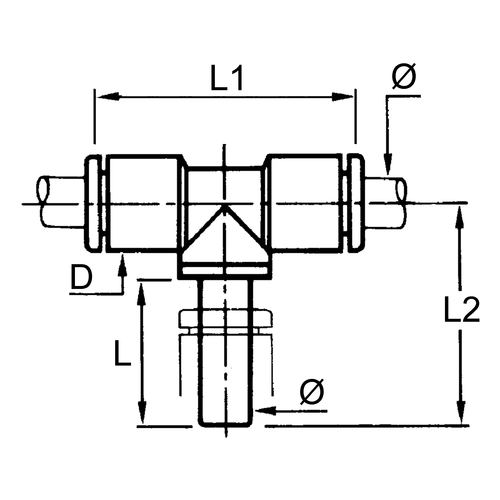

Artikel Bild Schlauch Außen-Ø
mm
Ø Stutzen
mm
D
mm
L
mm
L1
mm
L2
mm
Einheit
Stück
Preis
Euro*
Kaufen
46915
6 6 10,5 20,5 32 32 5 63,00
46916
8 8 13,5 20,5 43 36 5 79,00
