Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend

Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend

Produktspezifikation Weibliche Kupplungshälfte. Mit Absperrung und Schlauchtülle;... mehr

Menü schließen

Produktspezifikation

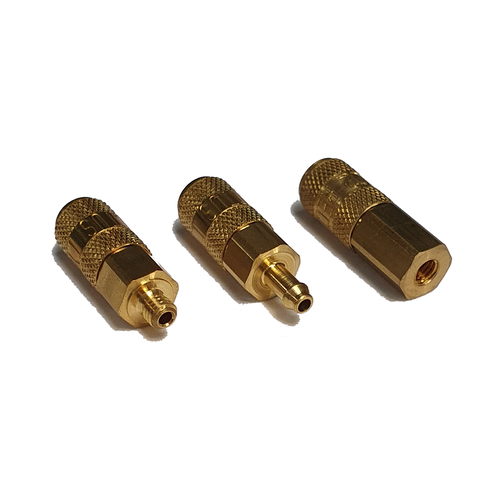

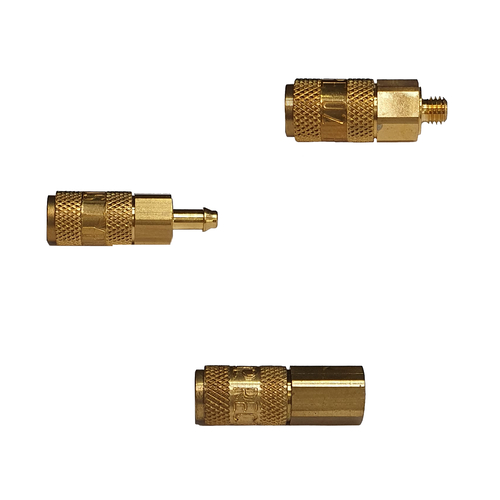

Weibliche Kupplungshälfte. Mit Absperrung und Schlauchtülle; Außen- bzw. Innengewinde für Leitungsverbindung. Erhältlich mit Oberflächen aus Messing, Nickel oder Chrom. Kombinierbar mit allen männlichen Kupplungs-Steckern der Nennweite 1,8 mm.

Allgemeine Information Kupplungen Die zweiteiligen Verbinder aus Metall werden in Edelstahl... mehr

Menü schließen

Allgemeine Information Kupplungen

Die zweiteiligen Verbinder aus Metall werden in Edelstahl oder Messing geliefert. Erhältlich sind diese in den Ausführungsformen einseitig und zweiseitig absperrend. Es können immer nur Kupplung (Mutterteil) und Stecker (Vaterteil) einer Ausführungsform und Nennweite miteinander kombiniert werden.

Allgemeine Information Mini-Schnellverschlusskupplungen

Werkzeuglos schnell lösbare Steck-Kupplungselemente für kleinlumige Schläuche in Bereichen der chemischen Labor- und Analysetechnik, der Medizintechnik, der Mess- und Regeltechnik.

Diese werden eingesetzt für Versuchs- und Pilot-Anlagen, Pneumatik-Leitungen, Dosier-Einrichtungen, Schmier-Systeme, Druck-Messsysteme, Analysen-Geräte.

Druckbelastbares Schnellschluss-Schlauch-Kupplungssystem für flüssige und gasförmige Medien aus Messing MS 58, wahlweise auch mit vernickelter oder verchromter Oberfläche; Kunststoffdichtung aus Hochleistungspolymer-Werkstoff, nicht medienberührende Federrastung aus Edelstahl; bestehend aus kompatiblen Kupplungsstücken mit Absperrfunktion beim Lösen der Verbindung und durchgängigen Nippelstücken; alle Stücke wahlweise mit M3-Innen- oder Außen-Gewinde oder Tülle, zum losen Einbau oder zur festen Schalttafel-Montage (Schott-Verschraubung M5). Extrem kleine Baumaße bei großem Durchgang und geringem Druckabfall. Funktion der Kupplung. "einseitig absperrend".

Werkstoff:

Gehäuse: Messing M 58, wahlweise vernickelte oder verchromte Oberfläche

Dichtung: NBR (Butadien-Acrylnitril-Kautschuk)

Ventilfeder: Edelstahl 1.4310

Nennweite: 1,8 mm

Steckerdurchmesser: ca. 2,5 mm

Temperaturbereich: -20 bis +100 °C

Max. Betriebsdruck: 35 bar bei +20 °C

Vakuumfestigkeit: Grobvakuum

Artikel	Bild	Anschluss	Ventil	Länge mm	Werkstoff	Einheit Stück	Preis Euro*

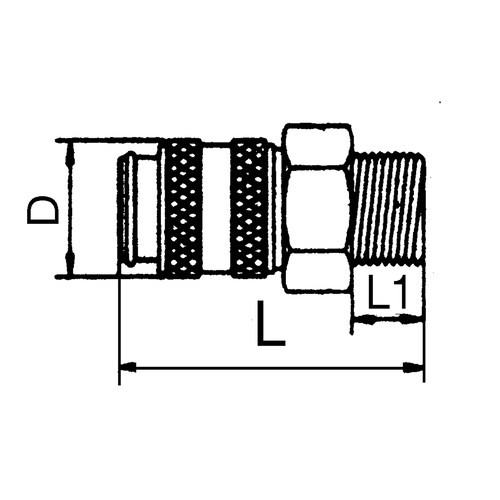

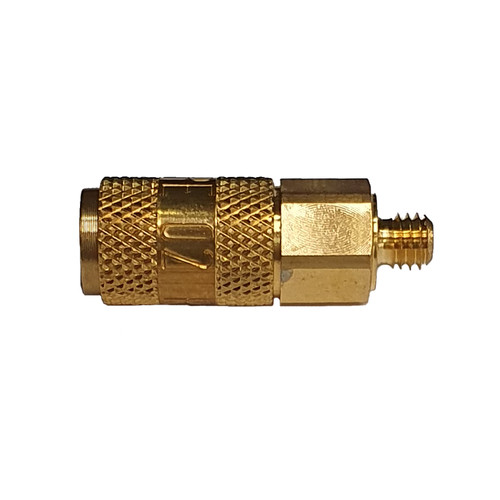

43890	Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend	A-Gewinde M3	mit	19	Messing	2	81,00

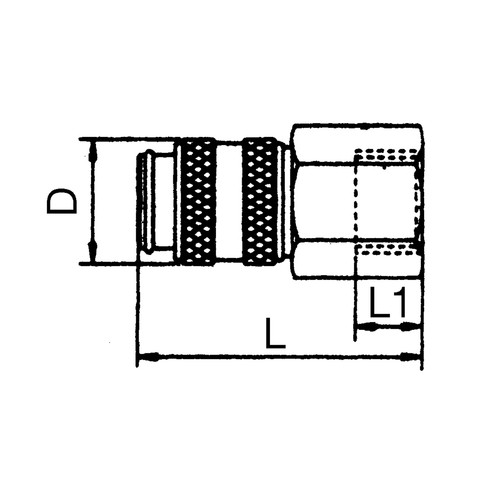

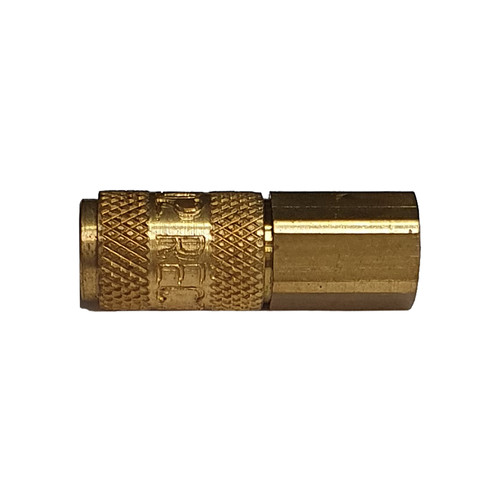

43891	Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend	I-Gewinde M3	mit	19	Messing	2	81,00

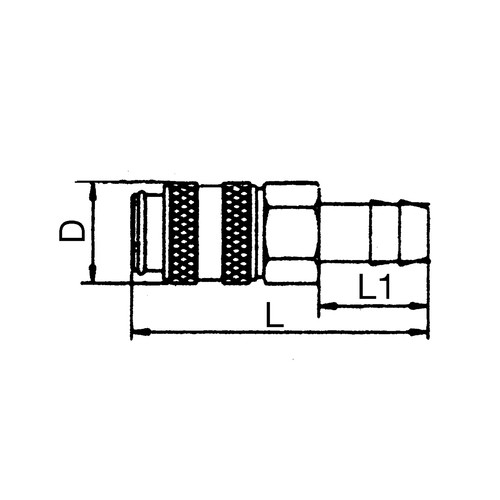

43892	Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend	Tülle 2 mm	mit	21	Messing	2	90,00

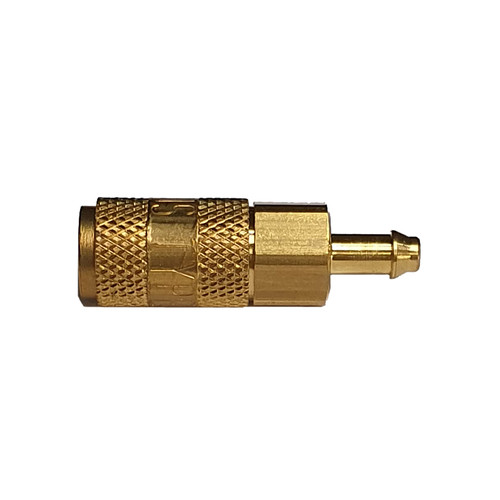

43893	Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend	Tülle 3 mm	mit	22	Messing	2	90,00
43951	Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend	A-Gewinde M3	mit	19	Messing vernickelt	2	87,00
43952	Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend	I-Gewinde M3	mit	19	Messing vernickelt	2	87,00
43953	Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend	Tülle 2 mm	mit	21	Messing vernickelt	2	96,00

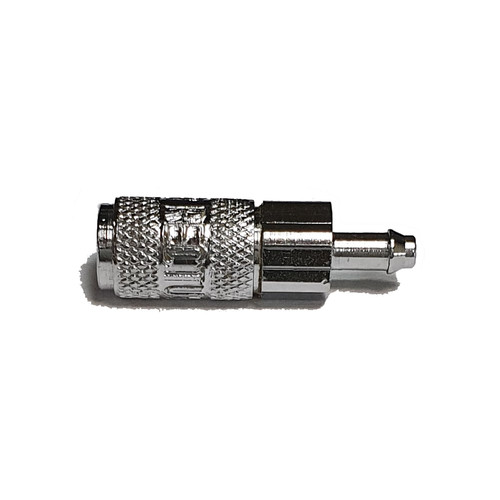

43954	Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend	Tülle 3 mm	mit	22	Messing vernickelt	2	96,00

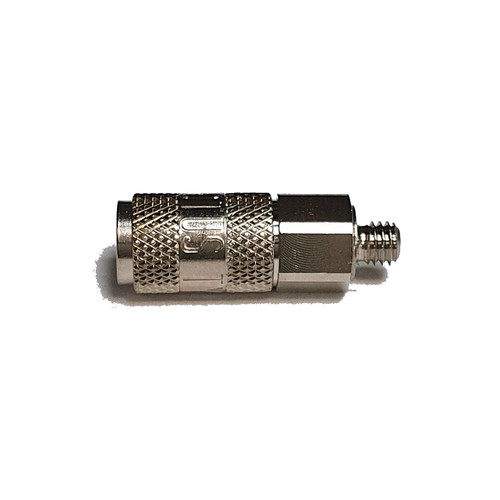

43963	Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend	A-Gewinde M3	mit	19	Messing verchromt	2	90,00
43965	Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend Mini-Schnellverschlusskupplung, NW 1,8 mm - absperrend	Tülle 2 mm	mit	21	Messing verchromt	2	96,00
