Mini-Schnellverschluss-Stecker, NW 1,8 mm

Mini-Schnellverschluss-Stecker, NW 1,8 mm

Produktspezifikation Männliche Kupplungshälfte. Mit Durchgang und... mehr

Menü schließen

Produktspezifikation

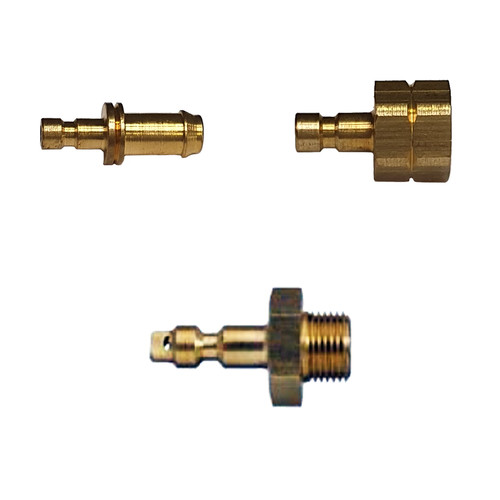

Männliche Kupplungshälfte. Mit Durchgang und Schlauchtülle; Außen- bzw. Innengewinde für Leitungsverbindung. Erhältlich mit Oberflächen aus Messing, Nickel oder Chrom. Kombinierbar mit allen weiblichen Kupplungshälften der Nennweite 1,8 mm.

Allgemeine Information Kupplungen Die zweiteiligen Verbinder aus Metall werden in Edelstahl... mehr

Menü schließen

Allgemeine Information Kupplungen

Die zweiteiligen Verbinder aus Metall werden in Edelstahl oder Messing geliefert. Erhältlich sind diese in den Ausführungsformen einseitig und zweiseitig absperrend. Es können immer nur Kupplung (Mutterteil) und Stecker (Vaterteil) einer Ausführungsform und Nennweite miteinander kombiniert werden.

Allgemeine Information Mini-Schnellverschlusskupplungen

Werkzeuglos schnell lösbare Steck-Kupplungselemente für kleinlumige Schläuche in Bereichen der chemischen Labor- und Analysetechnik, der Medizintechnik, der Mess- und Regeltechnik.

Diese werden eingesetzt für Versuchs- und Pilot-Anlagen, Pneumatik-Leitungen, Dosier-Einrichtungen, Schmier-Systeme, Druck-Messsysteme, Analysen-Geräte.

Druckbelastbares Schnellschluss-Schlauch-Kupplungssystem für flüssige und gasförmige Medien aus Messing MS 58, wahlweise auch mit vernickelter oder verchromter Oberfläche; Kunststoffdichtung aus Hochleistungspolymer-Werkstoff, nicht medienberührende Federrastung aus Edelstahl; bestehend aus kompatiblen Kupplungsstücken mit Absperrfunktion beim Lösen der Verbindung und durchgängigen Nippelstücken; alle Stücke wahlweise mit M3-Innen- oder Außen-Gewinde oder Tülle, zum losen Einbau oder zur festen Schalttafel-Montage (Schott-Verschraubung M5). Extrem kleine Baumaße bei großem Durchgang und geringem Druckabfall. Funktion der Kupplung. "einseitig absperrend".

Werkstoff:

Gehäuse: Messing M 58, wahlweise vernickelte oder verchromte Oberfläche

Dichtung: NBR (Butadien-Acrylnitril-Kautschuk)

Ventilfeder: Edelstahl 1.4310

Nennweite: 1,8 mm

Steckerdurchmesser: ca. 2,5 mm

Temperaturbereich: -20 bis +100 °C

Max. Betriebsdruck: 35 bar bei +20 °C

Vakuumfestigkeit: Grobvakuum

Artikel	Bild	Anschluss	Ventil	Länge mm	Werkstoff	Einheit Stück	Preis Euro*

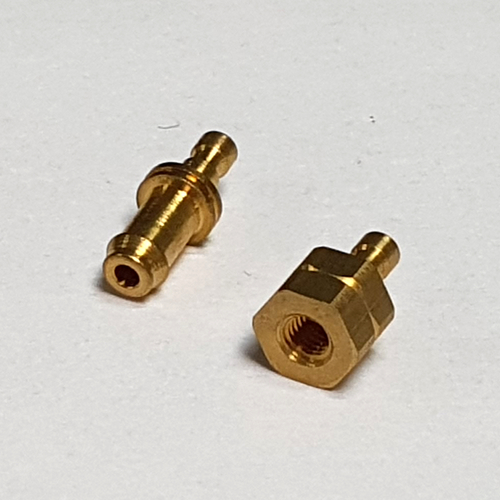

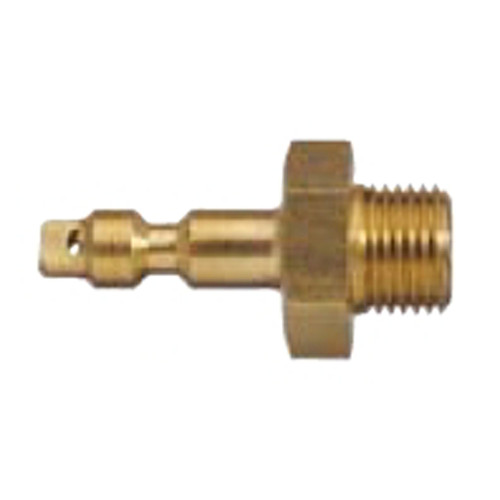

43896	Mini-Schnellverschluss-Stecker, NW 1,8 mm Mini-Schnellverschluss-Stecker, NW 1,8 mm	A-Gewinde M3	ohne	11	Messing	2	32,00

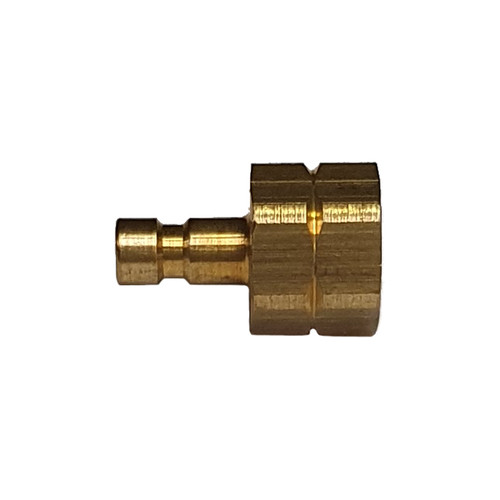

43897	Mini-Schnellverschluss-Stecker, NW 1,8 mm Mini-Schnellverschluss-Stecker, NW 1,8 mm	I-Gewinde M3	ohne	10	Messing	2	32,00

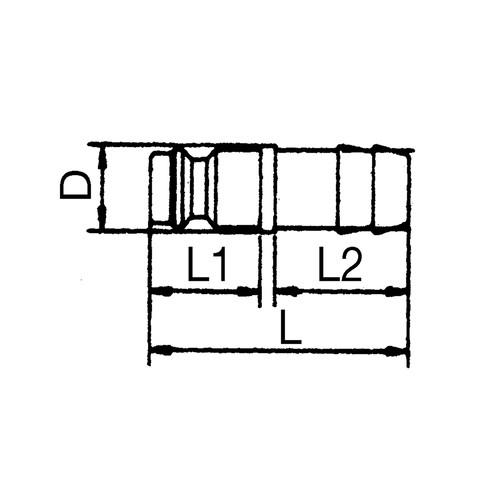

43898	Mini-Schnellverschluss-Stecker, NW 1,8 mm Mini-Schnellverschluss-Stecker, NW 1,8 mm	Tülle 2 mm	ohne	12	Messing	2	32,00

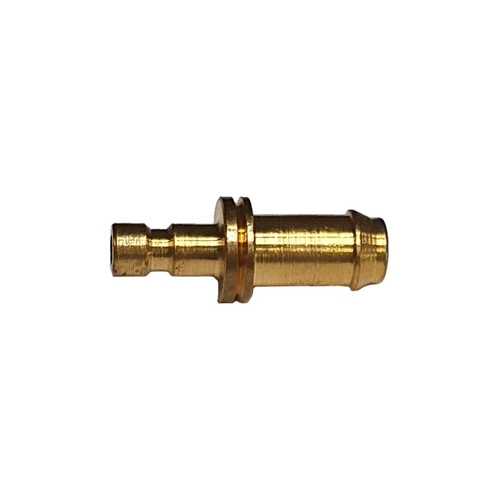

43899	Mini-Schnellverschluss-Stecker, NW 1,8 mm Mini-Schnellverschluss-Stecker, NW 1,8 mm	Tülle 3 mm	ohne	13	Messing	2	32,00

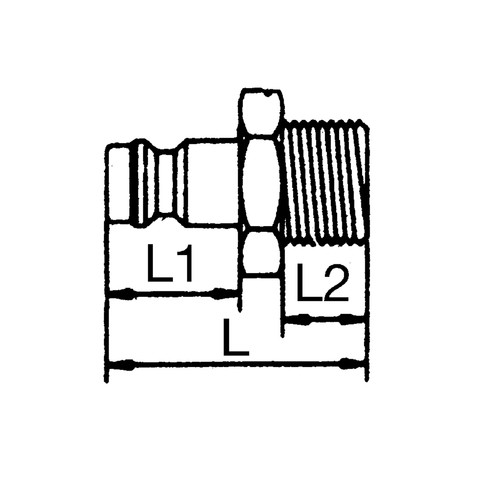

43957	Mini-Schnellverschluss-Stecker, NW 1,8 mm	A-Gewinde M3	ohne	11	Messing vernickelt	2	36,00

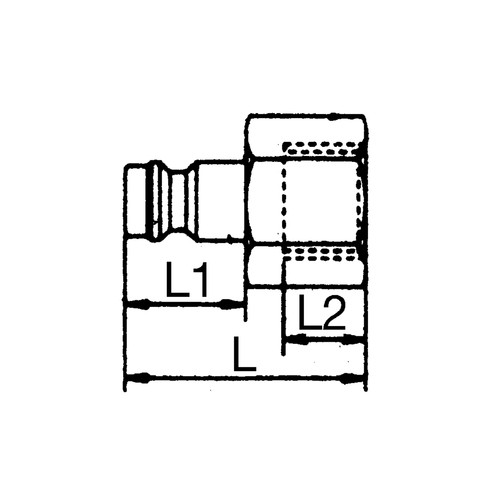

43958	Mini-Schnellverschluss-Stecker, NW 1,8 mm	I-Gewinde M3	ohne	10	Messing vernickelt	2	36,00
43959	Mini-Schnellverschluss-Stecker, NW 1,8 mm Mini-Schnellverschluss-Stecker, NW 1,8 mm	Tülle 2 mm	ohne	12	Messing vernickelt	2	36,00

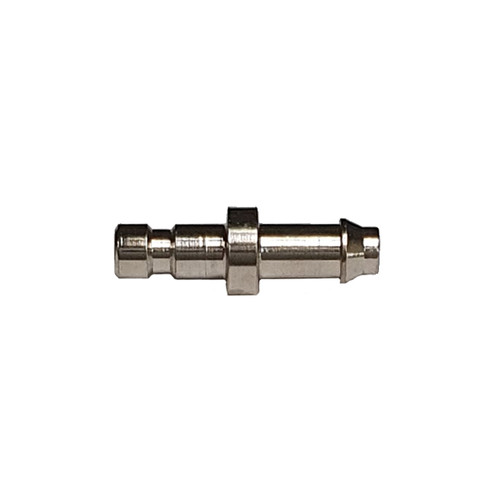

43960	Mini-Schnellverschluss-Stecker, NW 1,8 mm Mini-Schnellverschluss-Stecker, NW 1,8 mm	Tülle 3 mm	ohne	13	Messing vernickelt	2	36,00
43969	Mini-Schnellverschluss-Stecker, NW 1,8 mm	A-Gewinde M3	ohne	11	Messing verchromt	2	42,00
43971	Mini-Schnellverschluss-Stecker, NW 1,8 mm Mini-Schnellverschluss-Stecker, NW 1,8 mm	Tülle 2 mm	ohne	12	Messing verchromt	2	42,00
43972	Mini-Schnellverschluss-Stecker, NW 1,8 mm Mini-Schnellverschluss-Stecker, NW 1,8 mm	Tülle 3 mm	ohne	13	Messing verchromt	2	42,00
