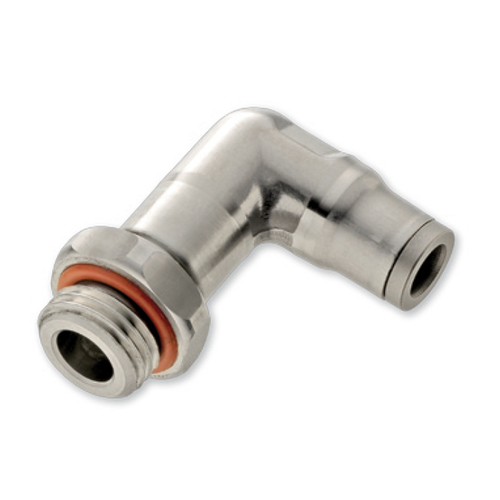

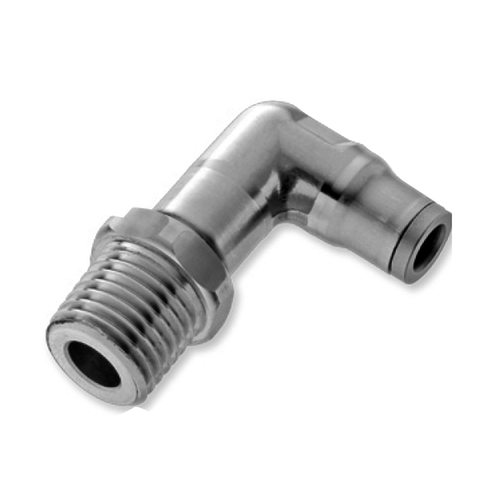

Winkel-Steckverbinder aus Edelstahl mit Außengewinde - lang

Winkel-Steckverbinder aus Edelstahl mit Außengewinde - lang

Produktspezifikation L-Form, schwenkbare Einschraub-Anpassung für metrisch... mehr

Menü schließen

Produktspezifikation

L-Form, schwenkbare Einschraub-Anpassung für metrisch dimensionierte Rohrleitungen mit Außengewinde R, NPT und M, lange Ausführung.

Allgemeine Information ELGEES Werkzeuglos montierbares, universelles Schnell-Anschluss- und... mehr

Menü schließen

Allgemeine Information ELGEES

Werkzeuglos montierbares, universelles Schnell-Anschluss- und Kupplungssystem mit genormten Bauelementen nach durchgängig optimiertem Konstruktionsprinzip; erprobte, korrosionsfeste Edelstahlausführung für Druck- und Saug-Rohrleitungen aus gleichem Material oder Plastwerkstoffen in Zoll- und metrischen Dimensionierungen zur Förderung flüssiger und gasförmiger Medien aller Art. Durch hohe Verarbeitungsgüte und problemorientierte Werkstoffwahl auch für die Förderung von korrosiven Flüssigkeiten und Gasen sowie Reinstmedien in weitem Temperaturbereich ohne Einschränkungen einsetzbar. Wahlweise als Leitungsverbinder oder Norm-Einschraubanschluss-Stücke.

Das THOMAFLUID^®-Steckverbindungssystem ELGEES 3800 basiert auf einem für alle zugehörigen Systemelemente einheitlichen, lediglich im Durchmesser variierenden, vakuum- und druckfesten Steckmechanismus, der ohne Werkzeug problemlos jederzeit wieder gelöst werden kann.

Aufbau, Funktion und Handhabung:

Das innen konisch angeschnittene Anschlussteil (1) des jeweiligen Systemelementes enthält eine mehrfach geschlitzte Spannhülse (2) mit einem nach außen geführten Wulst (3), jeweils im Außendurchmesser der anzuschließenden Rohre (4); die federnden, nach innen gerichteten Zungen (5) der geschlitzten Spannhülse tragen am unteren Ende kranzförmig angeordnete Ankerhaken (6), eine Schutzscheibe (7) sichert den davor eingepassten O-Ring (8), der bündig am inneren Ende des Anschussstückes sitzt. Zur Herstellung der Verbindung wird das anzuschließende Rohr lediglich in das Anschlussteil mit Spannhülse bis zum Anschlag eingeschoben, wobei der involvierte FPM-Ring das System abdichtet. Der mechanische Halt der Leitung wird durch die Spannhülse gesichert, deren Zungen bei Zugbelastung in dem Anschlussteil durch den konischen Anschnitt soweit zusammengepresst werden, dass die Ankerhaken die Leitung zangenartig festhalten. Die Lösung der Verbindung erfolgt augenblicklich durch Rückdrücken der Spannhülse in das Anschlussstück mit der Hand an dem nach außen geführten Wulst. Dabei federn deren Zungen mit den Ankerhaken wieder in ihre Ausgangslage, so dass das Rohr frei liegt und aus der Verbindung widerstandsfrei herausgezogen werden kann. Die Anschlussleitungen bedürfen zur Herstellung der Verbindungen prinzipiell keinerlei vorbereitender Veränderungen, erforderlich ist lediglich ein zur Achse rechtwinkliger und gratfreier Abschnitt. Bei Plastleitungen ist hierfür der Einsatz des THOMACHROM^®-Plastkapillaren-Trenners Artikel 61640 zweckmäßig.

Werkstoff:

Gehäuse: Edelstahl AISI 316L

Spannzange: Edelstahl AISI 303

Dichtungsstützring: Edelstahl AISI 316L

Dichtring: FPM (Fluorkautschuk)

Temperaturbereich: -20 bis +150 °C

Max. Betriebsdruck: 15 bar bei +20 °C

Vakuumtauglichkeit: 99 %

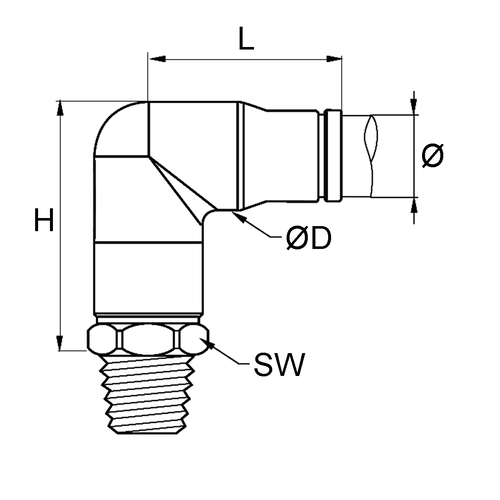

Artikel	Rohr Außen-Ø mm	Außengewinde	D mm	H mm	L mm	SW mm	Einheit Stück	Preis Euro*
46217	4	R 1/8"	11	25	19	10	1	124,00
46218	6	R 1/8"	12	30	24	13	1	134,00
46219	6	R 1/4"	12	30	24	14	1	134,00
46220	8	R 1/8"	14,5	34	25	14	1	148,00
46221	8	R 1/4"	14,5	34	25	14	1	148,00
46222	10	R 1/4"	17,5	39	31	19	1	188,00
46223	10	R 3/8"	17,5	39	31	19	1	226,00
46224	4	NPT 1/8"	11	25	19	11	1	140,00
46225	6	NPT 1/8"	12	30	24	13	1	152,00
46226	6	NPT 1/4"	12	30	24	14	1	152,00
46227	8	NPT 1/8"	14,5	34	25	14	1	168,00
46228	8	NPT 1/4"	14,5	34	25	14	1	168,00
46229	10	NPT 1/4"	17,5	39	31	19	1	210,00
46230	10	NPT 3/8"	17,5	39	31	19	1	236,00
46295	4	M5 x 0,8	10	27	19	10	1	110,00
