Gerader-Verbinder mit Innengewinde aus PFA

Produktspezifikation Gerade, einerseits Schlauchanschluss; andererseits G- bzw.... mehr

Produktspezifikation

Gerade, einerseits Schlauchanschluss; andererseits G- bzw. NPT-Innengewinde

Allgemeine Information EMP-3 High-Pure THOMAFLUID ® - PFA -Schlauchverschraubungen werden... mehr

Allgemeine Information EMP-3 High-Pure

THOMAFLUID®-PFA-Schlauchverschraubungen werden zur Adaption von weichen Elastomer-Schläuchen sowie vorwiegend von PTFE-, FEP- und PFA-Schläuchen eingesetzt.

Das High-Pure Anschlussprinzip beruht darauf, dass der feste Schlauch auf die integrierte Tülle geschoben wird. Die Arretierung erfolgt über einen Schneidring aus PEEK (Polyether-Etherketon) und die Dichtheit über einen Dichtring aus PTFE (Polytetrafluorethylen), die mittels der Rändelmutter auf den Schlauch wirken. Der Schneidring kerbt sich in dem Maße in den Schlauch ein, wie die Rändelmutter auf den Verschraubungskörper aufgeschraubt wird. Beim Aufschrauben wirkt über den Schneidring eine Schubkraft, die den Anpressdruck verstärkt. Somit entsteht eine kraftschlüssige und dichte, jederzeit lösbare Verbindung, die Totvolumen minimiert.

Mit zylindrischem Schlauchanschlusszapfen, der so dimensioniert ist, dass auch bei ungünstigen Toleranzen keine Schlauchdehnung über 6 % (bezogen auf den Schlauchaußendurchmesser) eintritt. Die Spannung der geringen Dehnung, die jetzt noch immer vorhanden ist, bewirkt aber bereits die Dichtheit der Schlauchverschraubung bis 5 bar.

Bei Anzug der Rändelmutter wird die Dichtheit bis 10 bar (bei +20 °C) gewährleistet.

Ein Sicherungseffekt ist in der Form gewährleistet, dass die Schraubverbindung selbst dann dicht bleibt, wenn der Schlauchanschlusszapfen durch irgendwelche Einflüsse abgerissen oder stark beschädigt werden sollte. Dies deshalb, weil die Rändelmutter den Schneidring in den Konus des Verschraubungskörpers einpresst, dadurch entsteht im Konus eine Abdichtung, das heißt der Schlauchanschlusszapfen übernimmt die Funktion einer Stützhülse, und eine Stützhülse muss nicht unbedingt fester Bestandteil des Verschraubungskörpers sein.

Verschraubungskörper und Rändelmutter bestehen aus PFA.

PFA (Perfluoralkoxy)

Hochwertiger technischer Kunststoff für die Chemie, den Apparate- und Maschinenbau sowie die Elektrotechnik

Chemische, thermische und dielektrische Eigenschaften praktisch wie PTFE, jedoch ist die thermoplastische Verarbeitung (Schweißen, Spritzguss, Tiefziehen) möglich

Im Vergleich zu PTFE bessere Lichtdurchlässigkeit, größere Härte und mechanische Festigkeit, bessere Formstabilität (geringere Kaltflussneigung) und geringere Diffusion von Medien (geringere Permeabilität) aufgrund der höheren Verdichtung im Spritzgussverfahren, jedoch nur bedingt mechanisch bearbeitbar

Höchste Temperaturbeständigkeit aller schmelzbaren Fluorkunststoffe

Sehr hohe Wärmeformbeständigkeit

Sehr gute Druckbeständigkeit

Sehr hohe Medienbeständigkeit

Geringer Reibungskoeffizient

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA 21 CFR 177.1520, USP class VI, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Hervorragende UV- und Witterungsbeständigkeit

Flammwidrig

Farbe: transparent

Dichte: 2,10 g/cm3

Temperaturbereich: -200 bis +200 °C

Shore-Härte D: 60 - 65° (DIN 53505)

Max. Betriebsdruck: 10 bar bei +20 °C

Gleitreibungskoeffizient geg. Stahl (tr.): 0,2 - 0,3 (dynamisch)

Reißfestigkeit: 27 - 32 N/mm2 bei +23 °C

Wasseraufnahme: <0,03 %

Dielektrizitätskonstante: 2,1

Oberflächenwiderstand: 1017 Ohm

PTFE (Polytetrafluorethylen)

Hochleistungskunststoff

Antiadhäsive Oberfläche

Hervorragende Gleiteigenschaften, geringster Reibungskoeffizient aller Flurkunststoffe

Keine thermoplastische Verarbeitung möglich (nur mechanisch)

Sehr gute chemische Beständigkeit gegenüber den meisten aggressiven Medien

Ausgezeichnete UV- und Witterungsbeständigkeit

Sehr hohe Gasdichtigkeit

Keine Wasseraufnahme

Sehr gute dielektrische Eigenschaften, unabhängig von Frequenz und Temperatur

Sehr gutes elektrisches Isoliervermögen, auch bei Luftfeuchtigkeit

Hohe Kriechstromfestigkeit

Unbrennbar

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

PEEK (Polyether-Etherketon)

Außerordentliche mechanische Festigkeit, Steifheit und Härte

Höchste Stabilität und Druckfestigkeit

Gute Schlagzähigkeit

Beste Verschleißfestigkeit

Ausgezeichnete Hydrolysebeständigkeit

Sehr hohe Temperaturbeständigkeit

Hohe Wärmeformbeständigkeit

Höchste Dimensionsstabilität

Gute elektrische Isoliereigenschaften sowie günstiges dielektrisches Verhalten

Außerordentliche Strahlungsbeständigkeit

Chemisch resistent gegenüber Säuren, Laugen sowie organischen Lösungsmitteln

Chemisch unbeständig gegenüber konzentrierter Schwefelsäure und Salpetersäure sowie Königswasser

Artikel Bild Schlauch Innen-Ø
mm
Schlauch Außen-Ø
mm
Schlauch Innen-Ø
Zoll
Schlauch Außen-Ø
Zoll

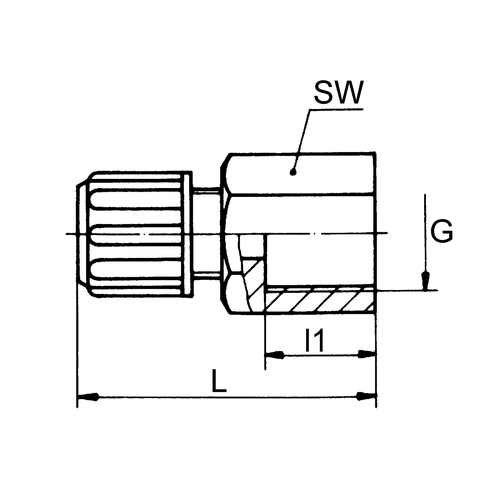

Innengewinde l1
mm
L1
mm
SW
mm
Einheit
Stück
Preis
Euro*
Kaufen
303670
4 6 G 1/8" 10 31 14 2 84,00
303671
4 6 G 1/4" 15 36 17 2 89,00
341770
4 6 G 3/8" 15 36 22 2 94,00
303672
5 8 G 1/8" 10 35 17 2 112,00
303673
5 8 G 1/4" 15 40 17 2 114,00
303674
6 8 G 1/8" 10 35 17 2 109,00
303675
6 8 G 1/4" 15 40 17 2 114,00
341771
6 8 G 3/8" 15 40 22 2 124,00
303676
6 10 G 1/8" 10 38 19 2 109,00
303677
6 10 G 1/4" 15 43 19 2 114,00
303678
8 10 G 1/8" 10 38 19 2 109,00
303679
8 10 G 1/4" 15 43 19 2 114,00
341772
8 10 G 3/8" 15 43 22 2 124,00
303680
8 12 G 1/4" 15 45 22 2 132,00
303681
8 12 G 1/2" 16 46 27 1 89,00
303682
9 12 G 1/4" 15 45 22 2 132,00
303683
9 12 G 1/2" 16 46 27 1 89,00
303684
10 12 G 1/4" 15 45 22 1 132,00
303685
10 12 G 1/2" 16 46 27 1 146,00
303686
10 14 G 1/4" 15 47 24 1 141,00
303687
10 14 G 1/2" 16 48 27 1 152,00
303688
12 14 G 1/4" 15 47 24 1 141,00
303689
12 14 G 1/2" 16 54 27 1 152,00
303690
1/6" 1/4" G 1/8" 10 31 14 2 84,00
303691
1/6" 1/4" G 1/4" 15 36 17 2 89,00
303692
1/4" 3/8" G 1/8" 10 38 19 2 109,00
303693
1/4" 3/8" G 1/4" 15 43 19 2 114,00
303694
3/8" 1/2" G 1/4" 15 45 22 1 132,00
303695
3/8" 1/2" G 1/2" 16 46 27 1 146,00
303696
4 6 NPT 1/8" 11,6 32 12 2 84,00
303697
4 6 NPT 1/4" 16,4 38 17 2 89,00
303698
5 8 NPT 1/8" 11,6 35 17 2 113,00
303699
5 8 NPT 1/4" 16,4 41 17 2 114,00
303700
6 8 NPT 1/8" 11,6 35 17 2 109,00
303701
6 8 NPT 1/4" 16,4 41 17 2 109,00
303702
6 10 NPT 1/8" 11,6 38 19 2 109,00
303703
6 10 NPT 1/4" 16,4 43 19 2 114,00
303704
8 10 NPT 1/8" 11,6 38 19 2 109,00
303705
8 10 NPT 1/4" 16,4 43 19 2 114,00
303706
8 12 NPT 1/4" 16,4 45 22 2 132,00
303707
8 12 NPT 1/2" 22,6 53 22 1 89,00
303708
9 12 NPT 1/4" 16,4 45 22 2 132,00
303709
9 12 NPT 1/2" 22,6 53 22 1 89,00
303710
10 12 NPT 1/4" 16,4 45 22 2 210,00
303711
10 12 NPT 1/2" 22,6 53 22 1 146,00
303712
10 14 NPT 1/4" 16,4 47 24 1 141,00
303713
10 14 NPT 1/2" 22,6 55 24 1 152,00
303714
12 14 NPT 1/4" 16,4 47 24 1 141,00
303715
12 14 NPT 1/2" 22,6 55 24 1 152,00
303716
1/6" 1/4" NPT 1/8" 11,6 32 12 2 84,00
303717
1/6" 1/4" NPT 1/4" 16,4 38 17 2 89,00
303718
1/4" 3/8" NPT 1/8" 11,6 38 19 2 109,00
303719
1/4" 3/8" NPT 1/4" 16,4 43 19 2 114,00
303720
3/8" 1/2" NPT 1/4" 16,4 45 22 2 210,00
303721
3/8" 1/2" NPT 1/2" 22,6 53 22 1 146,00
