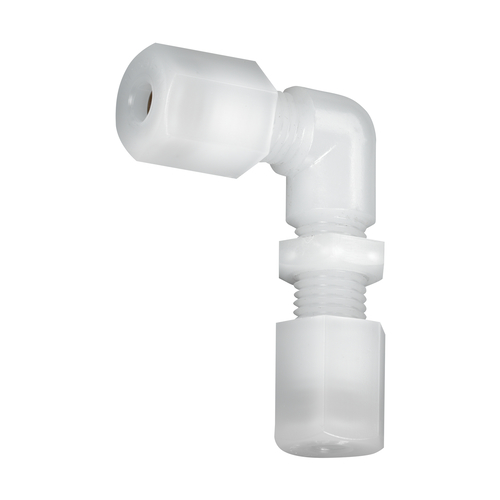

Winkel-Rohrverbinder aus PFA - Schott | Reichelt Chemietechnik

Vorschau: Winkel-Rohrverbinder aus PFA - Schott

Produktspezifikation L-Form, beidseitig Rohranschluss, Schalttafelmontage mehr

Menü schließen

Produktspezifikation

L-Form, beidseitig Rohranschluss, Schalttafelmontage

Allgemeine Information EMP-4 High-Pure THOMAFLUID ® -Rohrverschraubungen werden zur... mehr

Menü schließen

Allgemeine Information EMP-4 High-Pure

THOMAFLUID^®-Rohrverschraubungen werden zur Verbindung von Rohren eingesetzt, wobei unter den Begriff "Rohr" nicht nur Metallrohre fallen, sondern auch Rohre aus Glas oder Kunststoffen, z. B. PA, PTFE oder PVDF. Darin liegt ein wesentlicher Vorteil dieser Verschraubungen. Aber nicht nur für starre Rohre ist diese Verschraubung zu verwenden, sondern auch für flexible Rohre oder Schlauchleitungen, diese jedoch nur in Verbindung mit Stützhülsen (ab Artikel 304902). THOMAFLUID^®-PFA (Perfluoralkoxy)-Rohrverschraubungen der MULTIFIT^®-EMP-Serie sind in THOMAFLUID^®-Ventile, Hähne und Strömungsmesser der MULTIFIT^®-EMP-Serie einschraubbar.

Montage:

Das Rohr, geradwinklig zugeschnitten, wird bis zum Anschlag in die Verschraubung eingeschoben. Die Überwurfmutter wird angezogen, wodurch ein Schneidring aus PEEK (Polyether-Etherketon) zusammengepresst und mittels eines PTFE-(Polytetrafluorethylen) Dichtringes die Verbindung zwischen Rohr und Verschraubungskörper abgedichtet wird. Will man flexible Schlauchleitungen mit THOMAFLUID^®-Rohrverschraubungen adaptieren, so schiebt man zunächst Stützhülsen in die flexiblen Schläuche; erst dann erfolgt die feste Montage durch Anziehen der Überwurfmutter.

PFA (Perfluoralkoxy)

Hochwertiger technischer Kunststoff für die Chemie, den Apparate- und Maschinenbau sowie die Elektrotechnik

Chemische, thermische und dielektrische Eigenschaften praktisch wie PTFE, jedoch ist die thermoplastische Verarbeitung (Schweißen, Spritzguss, Tiefziehen) möglich

Im Vergleich zu PTFE bessere Lichtdurchlässigkeit, größere Härte und mechanische Festigkeit, bessere Formstabilität (geringere Kaltflussneigung) und geringere Diffusion von Medien (geringere Permeabilität) aufgrund der höheren Verdichtung im Spritzgussverfahren, jedoch nur bedingt mechanisch bearbeitbar

Höchste Temperaturbeständigkeit aller schmelzbaren Fluorkunststoffe

Sehr hohe Wärmeformbeständigkeit

Sehr gute Druckbeständigkeit

Sehr hohe Medienbeständigkeit

Geringer Reibungskoeffizient

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA 21 CFR 177.1520, USP Class VI, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Hervorragende UV- und Witterungsbeständigkeit

Flammwidrig

Farbe: transparent

Dichte: 2,10 g/cm³

Temperaturbereich: -200 bis +200 °C

Shore-Härte D: 60 - 65° (DIN 53505)

Max. Betriebsdruck: 10 bar bei +20 °C

Gleitreibungskoeffizient geg. Stahl (tr.): 0,2 - 0,3 (dynamisch)

Reißfestigkeit: 27 - 32 N/mm² bei +23 °C

Wasseraufnahme: <0,03 %

Dielektrizitätskonstante: 2,1

Oberflächenwiderstand: 10¹⁷ Ohm

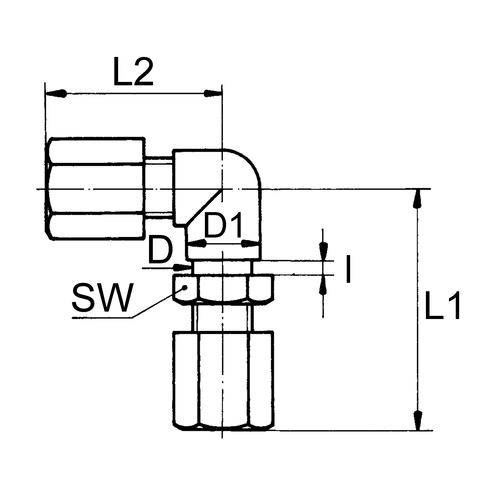

Artikel	Rohr Außen-Ø mm	Rohr Außen-Ø Zoll	D mm	D1 mm	l mm	L1 mm	L2 mm	SW mm	Einheit Stück	Preis Euro*
304789	4		9	13	9	42	26	14	1	73,00
304790	6		13	15	9	57	36	17	1	80,00
304791	8		15	15	9	58	39	19	1	90,00
304792	10		17	20	10	65	39	22	1	90,00
304793	12		19	20	12	73	49	24	1	93,00
304794	14		23	25	14	79	48	27	1	97,00
304795		1/8"	9	15	9	46	28	14	1	73,00
304796		1/4"	13	15	9	58	37	17	1	80,00
304797		3/8"	17	20	10	60	45	22	1	90,00
304798		1/2"	19	20	12	67	49	24	1	95,00
