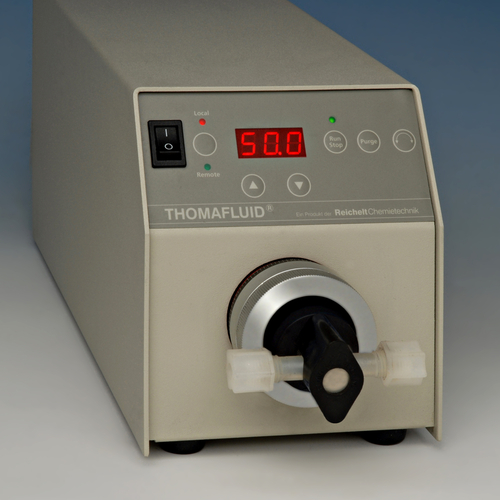

Taumelkolben-Mikro-Dosierpumpe E-1500-MP

Einsatzgebiet Mikrodosierpumpe zur Förderung von anorganischen wie auch organischen... mehr

Einsatzgebiet

Mikrodosierpumpe zur Förderung von anorganischen wie auch organischen Medien, dünnflüssigen Schlämmen, Suspensionen, Emulsionen, dünnen Lösungen und viskosen Konzentraten (50 - 500 cP)

Zugabe von Reagenzien in Analyseautomaten sowie in der chemischen Prozesstechnik

Genaue Zugabe von Treibstoffzusätzen (Additiven) bei der Herstellung von Benzin und anderen Kraftstoffen

Zugabe von Farbstoff-, Geruchs- oder Geschmacksadditiven in der Nahrungs- und Genussmittelindustrie sowie in der Kosmetik- und Pharma-Industrie

Zugabe von Farbstoffen, Katalysatoren und Weichmachern in der Papier-Textil- und Kunststoffindustrie

Dosierung von Gasen bei extremer Genauigkeit, auch bei Förderung von Kleinstmengen

Produktspezifikation

Ventillose Dosierpumpe zur präzisen Förderung von Lösungen, Suspensionen, dünnflüssigen Schlämmen und Medien jeder Art in Labor und Betrieb.

Das Antriebssystem E-1500-MP kann stufenlos geregelt werden. Geschwindigkeitsbereich: 0 - 1.500 UpM (Δp=0).

Die Fördermenge wird mit den Pfeiltasten vorgewählt und unmittelbar digital in Prozent angezeigt. Über eine Schnelllauftaste ist eine erhöhte Förderleistung sekundenschnell erreicht. Dieser Vorteil kommt in erster Linie beim raschen Füllen des Schlauchsystems sowie beim Ansaugen von Proben zum Tragen.

Über den Kolbenhub lässt sich die Fördermenge neben der Drehzahlregelung um weitere ca. 50 % verändern bzw. verringern. Somit wird ein sehr großer Förderbereich bei hoher Genauigkeit abgedeckt.

Die Pumpe ist mikroprozessorgesteuert und mit einer RS 232-Schnittstelle ausgerüstet sowie mit einem 25-poligen D-Stecker und kann somit über SPS ebenfalls angesteuert werden.

Funktionen: Start/Stop, Drehzahlvariation: 0 - 100 %.

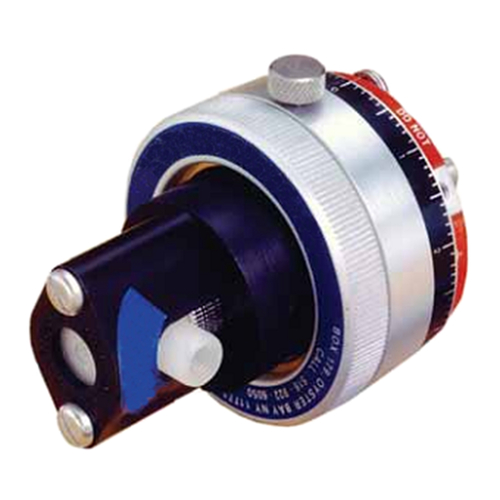

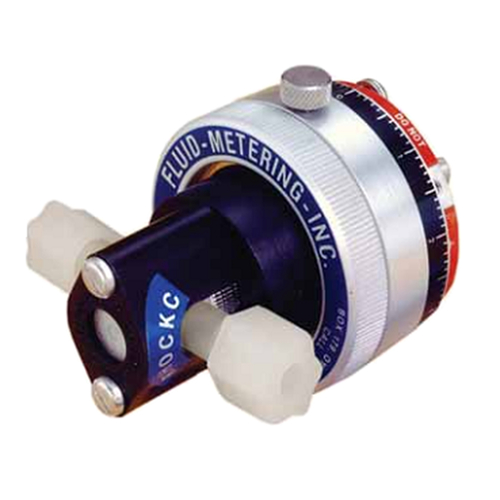

Ventillos arbeitender Pumpenkopf, stufenlos regelbar. Der Taumelkolben rotiert und pumpt zugleich. Der Kolben wie auch die Kolbenbuchse (Zylinderbuchse) des Pumpenkopfes werden aus Korund gefertigt. Das harte Keramikmaterial ermöglicht eine Fertigung mit besonders engen Toleranzen (0,1 µl), d.h. Kolben und Kolbenbuchse sind präzise aufeinander eingeschliffen. Dies bedingt die große Fördergenauigkeit für Flüssigkeiten und Gase. Alle medienberührenden Teile sind gegenüber organischen wie auch anorganischen Medien resistent, sie bestehen aus Korund und PTFE. Der Zylindermantel wird aus PVDF gefertigt.

Technische Spezifikation

Werkstoff:

Pumpenkopfgehäuse: PVDF oder ETFE

Medienberührende Teile: FDA-konform

Förderbares Medium: Flüssigkeiten und Gase

Max. Förderleistung: 10 - 150 ml/min.

Fördergenauigkeit: >0,1 %

Displayanzeige: Förderleistung in Prozentangabe bezogen auf die max. Leistung

Max. Betriebsdruck: 6,9 bar

Max. Temperatur: +120 °C

Motordrehzahl: stufenlos regelbar 0 - 1.500 UpM, mit Schnelllauffunktion

Drehzahlvariation: 0 - 100 %

Externe Ansteuerung: über SPS mittels 25-poligem D-Stecker, über RS 232-Schnittstelle (mikroprozessorgesteuert)

Externer Eingang: 0 - 10 V=; 4 - 20 mA

Start-Stop-Funktion: potentialfreier Relaiskontakt oder Open Collector Input

Spannung: 230 V~ / 50 Hz

Leitungsanschluss: für Rohre Außen-Ø 6,4 mm oder Innengewinde UNF 1/4"-28

Regelwerk: RoHS-konform

Abmessung: 320 x 130 x 150 mm (L x B x H)

Keine zusätzlichen Informationen verfügbar.
Zum anzeigen der Varianten bitte im Querformat benutzen.
Artikel Bild max. Förderleistung
ml/min.
max. Betr.-Druck1
bar
Medium Werkstoff Pumpenkopf Anschluss Einheit
Stück
Preis
Euro*
Kaufen
978730
37,5 6,9 gasförmig PVDF für Rohre Außen-Ø 6,4 mm 1 4.950,00
19120
37,5 6,9 gasförmig PVDF Innengewinde UNF 1/4"-28 1 4.950,00
19121
37,5 1,4 gasförmig ETFE für Rohre Außen-Ø 6,4 mm 1 4.950,00
19122
37,5 1,4 gasförmig ETFE Innengewinde UNF 1/4"-28 1 4.950,00
19123
37,5 1,4 flüssig ETFE für Rohre Außen-Ø 6,4 mm 1 4.950,00
19124
37,5 1,4 flüssig ETFE Innengewinde UNF 1/4"-28 1 4.950,00
978731
75 6,9 flüssig PVDF für Rohre Außen-Ø 6,4 mm 1 4.950,00
19125
75 6,9 flüssig PVDF Innengewinde UNF 1/4"-28 1 4.950,00
978732
150 6,9 flüssig PVDF für Rohre Außen-Ø 6,4 mm 1 4.950,00
19126
150 6,9 flüssig PVDF Innengewinde UNF 1/4"-28 1 4.950,00
