Präzisions-Mikro-Pumpenkopf

Einsatzgebiet Druckförderung von anorganischen und organischen Medien,... mehr

Einsatzgebiet

Druckförderung von anorganischen und organischen Medien, dünnflüssigen Schlämmen, Suspensionen, Emulsionen und viskosen Konzentraten bis 500 cP u.a.

Druckförderung von Flüssigkeiten zur Sterilfiltration.

Kontrollierte Dosierung von Lösungen bei Lysimeter-Untersuchungen und Freiland-Züchtungsversuchen.

Kontrollierte Dosierung von Reagenzien, Additiven und anderen Hilfsstoffen bei automatisierten chemischen Prozessen.

Feindosierung und Förderung von Gasen

Probenahmen für die Umweltanalytik

Produktspezifikation

Konstant laufender, ventilloser Präzisions-Pumpenkopf mit stufenlos wählbarer Förderleistung durch präzisions-mechanische Änderung des Kolbenhubs. Medienberührende Baugruppen aus chemisch resistentem, biokompatiblem und abriebfestem, anorganischem Korund und organischen Fluorpolymerwerkstoffen PVDF und ETFE.

Einbau: Direkt auf jegliche Frontplatte adaptierbar.

Funktionsweise:

Der Zylinder der Pumpe ist schwenkbar gelagert; der mit einer Toleranz von 0,1 µm eingeschliffene Kolben dreht sich während der Pumpbewegung und führt so eine "Taumel-Bewegung" aus. Dabei wird die im unteren Teil des Kolbens eingeschliffene Förderkammer, die beim Ansaugen eine Hubbewegung ausführt, zur Ausströmseite gedreht, wobei der Kolben die entsprechende Rückwärtsbewegung ausführt und das fördernde Medium ausstößt. Die Fördermenge kann durch Verändern der Neigung des Pumpenkopfes und der damit verbundenen Änderung des Kolben-Hubweges im Zylinder in einem weiten Bereich mittels Mikrometerbetrieb präzise eingestellt werden. Die Hublänge ist von 0 - 100 % einstellbar, wobei auf der Ringskala eine Feingraduierung von 0 - 10 den Feineinstellbereich sichert.

Handhabung:

Die Fördermenge kann durch Verändern der Neigung des Pumpenkopfes und der damit verbundenen Änderung des Kolben-Hubweges im Zylinder in einem weiten Bereich mittels Mikrometerbetrieb eingestellt werden.

Durch Drehen des griffig gerändelten Skalenringes mit Zehnerteilung und unterteilter Feingraduierung nach links wird das Hubvolumen des Kolbens vergrößert, die entsprechende Drehung nach rechts verkleinert das Hubvolumen. In Verbindung mit der vom Skalenring und seiner 10er-Ringskala überstrichenen Festskala von 0 - 4 sind die Förderleistungen sehr präzise und reproduzierbar einzustellen.

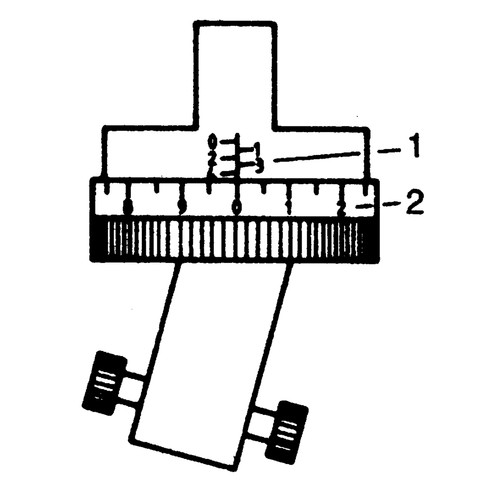

Die maximalen Förderleistungen entsprechen der Stellung 4 auf der Festskala und der Stellung 0 auf der Ringskala (siehe Bild). Die Verringerung der Förderleistungen erfolgt linear mit der Abnahme der Skalenwerte und erreicht in den Stellungen 0 auf Fest- und Ringskala die Förderleistung 0.

Technische Spezifikation

Werkstoff Pumpenkopfgehäuse: PVDF oder ETFE

Max. Fördervolumen: 100 µl/Hub

Max. Betriebsdruck: 6,9 bar

Förderbares Medium: Flüssigkeiten

Leitungsanschluss: für Rohre Außen-Ø 6,4 mm oder Innengewinde UNF 1/4"-28

Allgemeine Information Präzisions-Förderpumpen des Systems FMI ® sind... mehr

Menü schließen

Allgemeine Information

Präzisions-Förderpumpen des Systems FMI^® sind leistungsfähige Einkolben-Pumpen für den Dauerbetrieb, deren Robustheit von anderen Pumpensystemen kaum erreicht wird. Sie sind äußerst vielseitig einsetzbar und sind selbst für viskose und schwebstoffhaltige Flüssigmedien geeignet.

FMI^®-Präzisions-Förderpumpen arbeiten ohne Ventile. Zylinder mit involvierten, gegenüberstehenden Medien-Ein- und Auslassanschlüssen am unteren Zylinderteil ist schwenkbar; der darin arbeitende Kolben ist schwenk- und zugleich drehbar gelagert. Im Kolben ist längs ein Überströmkanal präzise eingeschliffen. Während der Pumpbewegung dreht sich der Kolben um seine Achse. Beim Ansaugen während des Kolbenhubs füllt sich der Zylinder in üblicher Weise. Nach Erreichen des oberen Totpunktes ist der Überströmkanal durch die Drehbewegung des Kolbens auf der Ausströmseite angelangt; während der folgenden Rückwärtsbewegung des Kolbens wird das zu fördernde Medium über diesen ausgestoßen.

Durch Abschwenken des Pumpenkopfes mittels zugehörigem Mikrometerbetrieb kann der Kolbenhub und damit die Förderleistung in einem weiten Bereich präzise verändert und eingestellt werden.

Zubehör: Übergangsadapter Artikel 58385, 58386, 58376, 58381

Artikel	Bild	Fördervolumen µl/Hub	max. Betr.-Druck¹ bar	Medium	Werkstoff Pumpenkopf	Anschluss	Einheit Stück	Preis Euro*

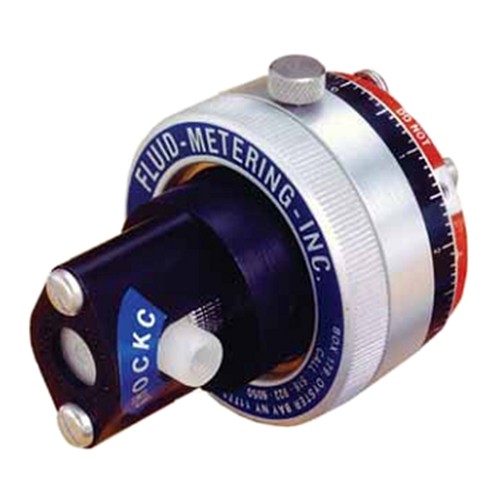

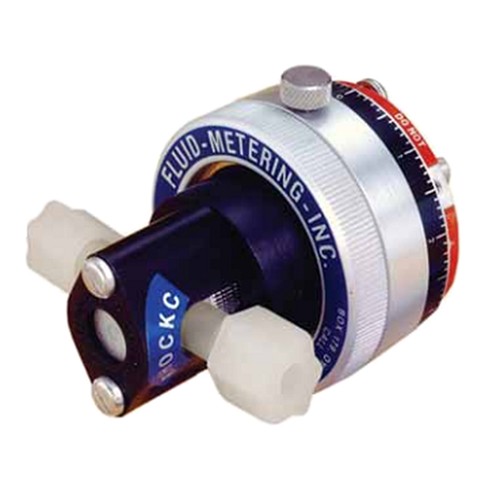

97869	Präzisions-Mikro-Pumpenkopf	25	6,9	gasförmig	PVDF	für Rohre Außen-Ø 6,4 mm	1	1.693,00
19114	Präzisions-Mikro-Pumpenkopf	25	1,4	gasförmig	ETFE	für Rohre Außen-Ø 6,4 mm	1	1.879,00
19115	Präzisions-Mikro-Pumpenkopf	25	1,4	gasförmig	ETFE	Innengewinde UNF 1/4"-28	1	2.462,00
19116	Präzisions-Mikro-Pumpenkopf	25	1,4	flüssig	ETFE	für Rohre Außen-Ø 6,4 mm	1	2.102,00
19117	Präzisions-Mikro-Pumpenkopf	25	1,4	flüssig	ETFE	Innengewinde UNF 1/4"-28	1	2.102,00
97873	Präzisions-Mikro-Pumpenkopf	50	6,9	flüssig	PVDF	für Rohre Außen-Ø 6,4 mm	1	2.064,00
19118	Präzisions-Mikro-Pumpenkopf	50	6,9	flüssig	PVDF	Innengewinde UNF 1/4"-28	1	2.064,00
97830	Präzisions-Mikro-Pumpenkopf	100	6,9	flüssig	PVDF	für Rohre Außen-Ø 6,4 mm	1	2.064,00
