Der Transport verschiedener Medien durch Schlauchleitungen ist eine essentielle Aufgabenstellung in der Chemietechnik. Die korrekte und sichere Verbindung von Rohren oder Schläuchen ist von großer Bedeutung, um Leckagen, Undichtigkeiten oder unerwünschte Vermischungen zu vermeiden. Eine bewährte Methode vor diesem Hintergrund ist die Verwendung von Schlauchverbindern wie Klemmringverschraubungen.
Aufbau von Klemmring-Verschraubungen aus Kunststoff
Klemmringverschraubungen kommen wie die verwandten Schneidringverschraubungen beim Anschluss von harten Schläuchen und Rohren aus Kunststoff zum Einsatz und bestehen aus drei Komponenten: einem Körper mit integrierter Stützhülse, einer Überwurfmutter und einem Doppelklemmring.
Dank der Stützhülse und da der Klemmring den Schlauch nicht einschneidet, sondern sich beim Drehen der Mutter auf ihm festklemmt, können im Gegensatz zu Schneidringverschraubungen auch viele weiche Gummischläuche adaptiert werden. Klemmringverschraubungen werden zum Anschluss bzw. zur Verlängerung von Metall- oder Kunststoffleitungen verwendet, typischerweise in der Labortechnik, Chemietechnik, Prozesstechnik, Biotechnik, Pharmatechnik, Konstruktionstechnik, Pneumatik und Hydraulik.
Auswahl und Anschluss der richtigen Schlauchverschraubung
Die neuen Klemmringverschraubungen von RCT Reichelt Chemietechnik enthalten immer eine Stützhülse und eine Überwurfmutter. Daher sind sowohl der Innen- als auch der Außendurchmesser des anzuschließenden Kunststoffschlauches relevant.
Das möglichst geradwinklig zugeschnittene Rohr wird über die Stützhülse gestülpt und bis zum Anschlag in die Verschraubung eingeschoben. Anschließend wird die Überwurfmutter mit innenliegendem Klemmring manuell bis zum fühlbaren Anschlag aufgeschraubt und nachfolgend noch ca. 1 und 3/4 Umdrehungen mittels Schraubschlüssel angezogen. Dabei sollte gleichzeitig das Rohr gegen den Körper gedrückt und dieser mit einem zweiten Schlüssel fixiert werden.
 |
 |
Beim derartigen Anziehen der Überwurfmutter wird der Klemmring durch deren Innenkonus verformt und schnürt dabei das Rohr leicht ein, ohne eine Kerbe zu bilden. Durch die V-Nut des Klemmringes kommt es zu einer zweiten Einschnürung. Das Rohr wird dabei nicht beschädigt, dank der doppelten Fixierung aber sicher gehalten.
Bei der Demontage bzw. einer erneuten Montage verbleibt der Klemmring beim Abschrauben der Mutter auf dem Rohr bzw. Schlauch. Soll eine bereits gebrauchte Verschraubung für ein neues Rohr verwendet werden, so ist zumindest der Klemmring auszutauschen.
Kompatible Schlauchwerkstoffe
Als anzuschließende Leitungen sind Schläuche und Rohre mit sauberer, glatter Oberfläche und kreisrundem Querschnitt zu verwenden, die eine Wandstärke von 1,0 mm aufweisen. Ihre Außendurchmesser sollten ferner eine Toleranz von ± 0,1 mm besitzen. Kompatible Rohr- und Schlauchwerkstoffe sind beispielsweise:
- PTFE (Polytetrafluorethylen)
- PVDF (Polyvinylidenfluorid)
- FEP (Perfluorethylenpropylen)
- PFA (Perfluoralkoxy-Polymere)
- PA (Polyamide, z.B. PA 6, PA 12)
- PE (Polyethylene, z.B. HDPE, LDPE)
- PUR (Polyurethane, z.B. Polyester- oder Polyether-Polyurethane)
Aber auch Schläuche und Rohre aus anderen Werkstoffen können adaptiert werden.
 |
 |
Technische Eigenschaften und Werkstoffe der Verbinder
Die THOMAFLUID®-Klemmringverschraubungen werden aus Polyvinylidenfluorid (PVDF) und Polyamid 6.6 (PA 6.6) gefertigt.
- PVDF besticht durch seine Kombination aus ausgezeichneter chemischer Beständigkeit und guten thermischen sowie mechanischen Eigenschaften. Neben einer Vielzahl von aggressiven Medien ist dieser milchig-weiße Werkstoff auch äußerst beständig gegen Sonnenlicht und UV-Strahlung. Eingesetzt werden kann PVDF im Temperaturbereich von -40 bis +100 °C, bei Raumtemperatur liegt der Maximaldruck bei 10 bar. PVDF ist gemäß FDA 21 CFR 177.2510 für den Lebensmittelkontakt geeignet und kann bei Temperaturen bis +121 °C sterilisiert werden.
- PA 6.6 ist chemisch weniger inert, bietet dafür aber eine sehr gute Festigkeit und Zähigkeit. Verschraubungen aus diesem Material sind im Temperaturbereich von -40 bis +80 °C vielseitig einsetzbar, allerdings müssen die thermische und chemische Beständigkeit für den jeweiligen Anwendungsfall berücksichtigt werden. Auch sollten Verschraubungen aus Polyamid keiner direkten UV-Bestrahlung ausgesetzt werden.
Welche Ausführungen werden angeboten?
Klemmringverschraubungen aus PVDF und PA sind in verschiedenen Ausführungen für Rohr-Außen-Ø von 4,0 bis 12,0 mm erhältlich, um den unterschiedlichen Anforderungen der Chemie- und Prozesstechnik gerecht zu werden. Angeboten werden die Verbinder für Schläuche der Wandstärke 1,0 mm.

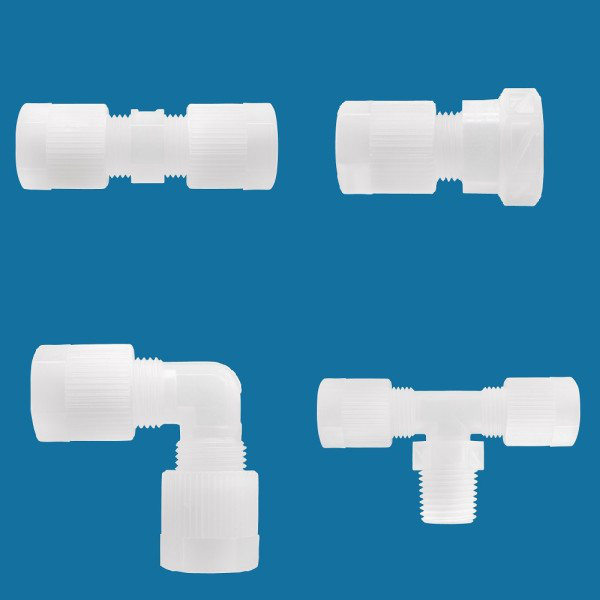

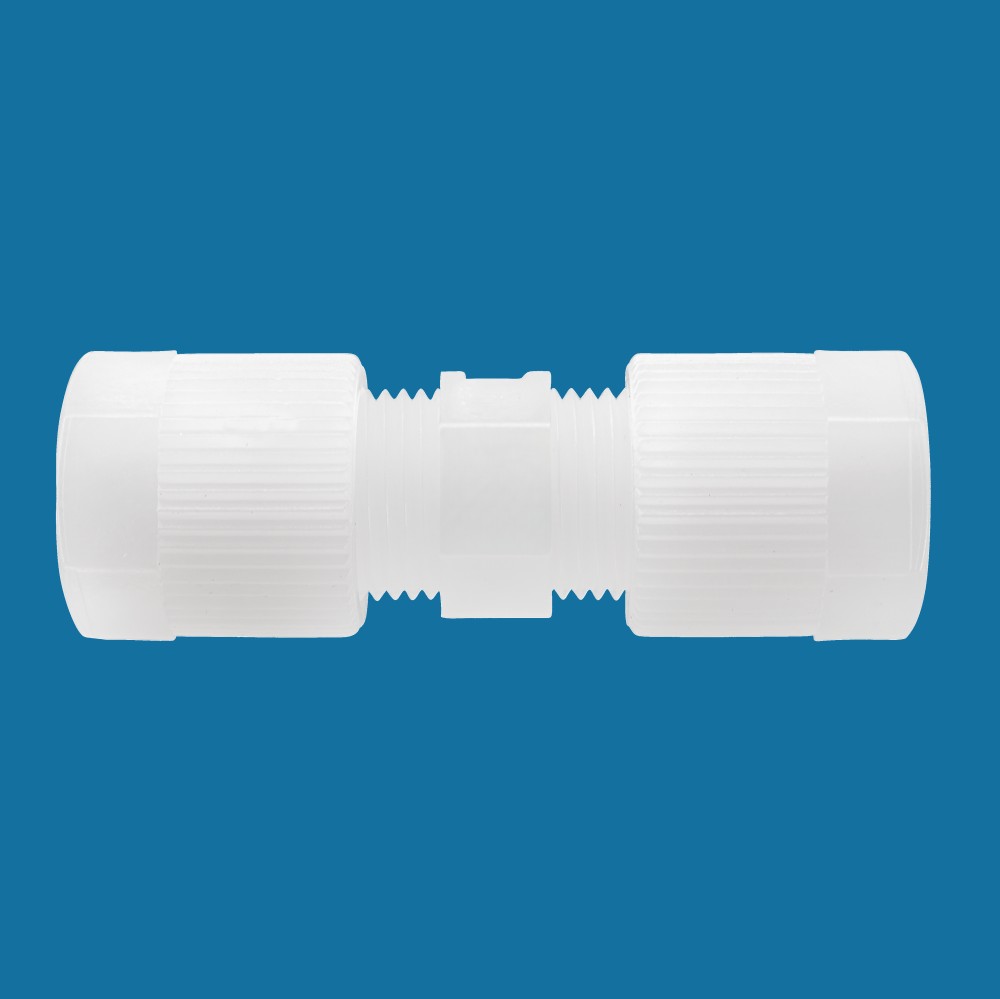

Gerade Rohrverbinder
Zum Angebot der Klemmringverschraubungen gehören gerade Verbinder. Diese können beidseitig mit Schlauchanschluss oder einseitig mit Schlauchanschluss und andererseits mit Innen- oder Außengewinde-Anschluss bereitgestellt werden:
- Gerade Rohrverbinder mit beidseitigem Schlauchanschluss

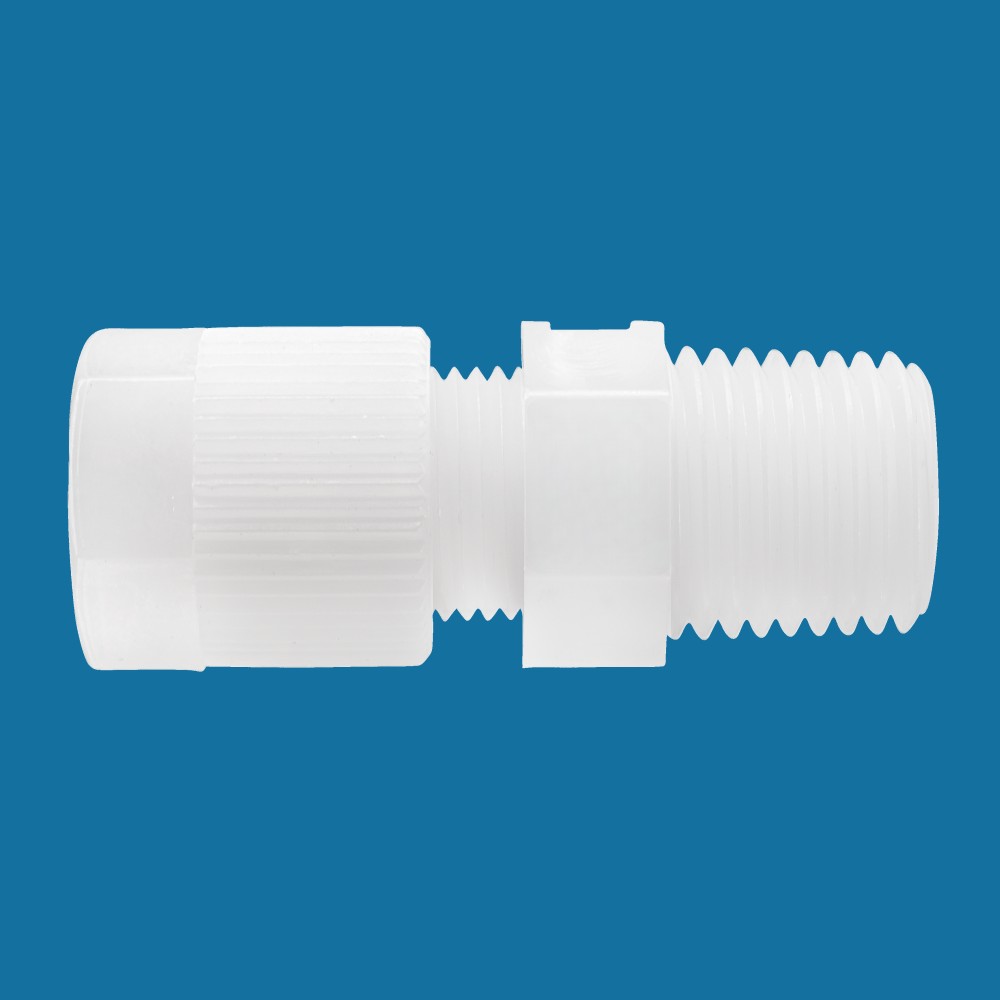

- Gerade Rohrverbinder mit R-, NPT- oder G-Außengewinde

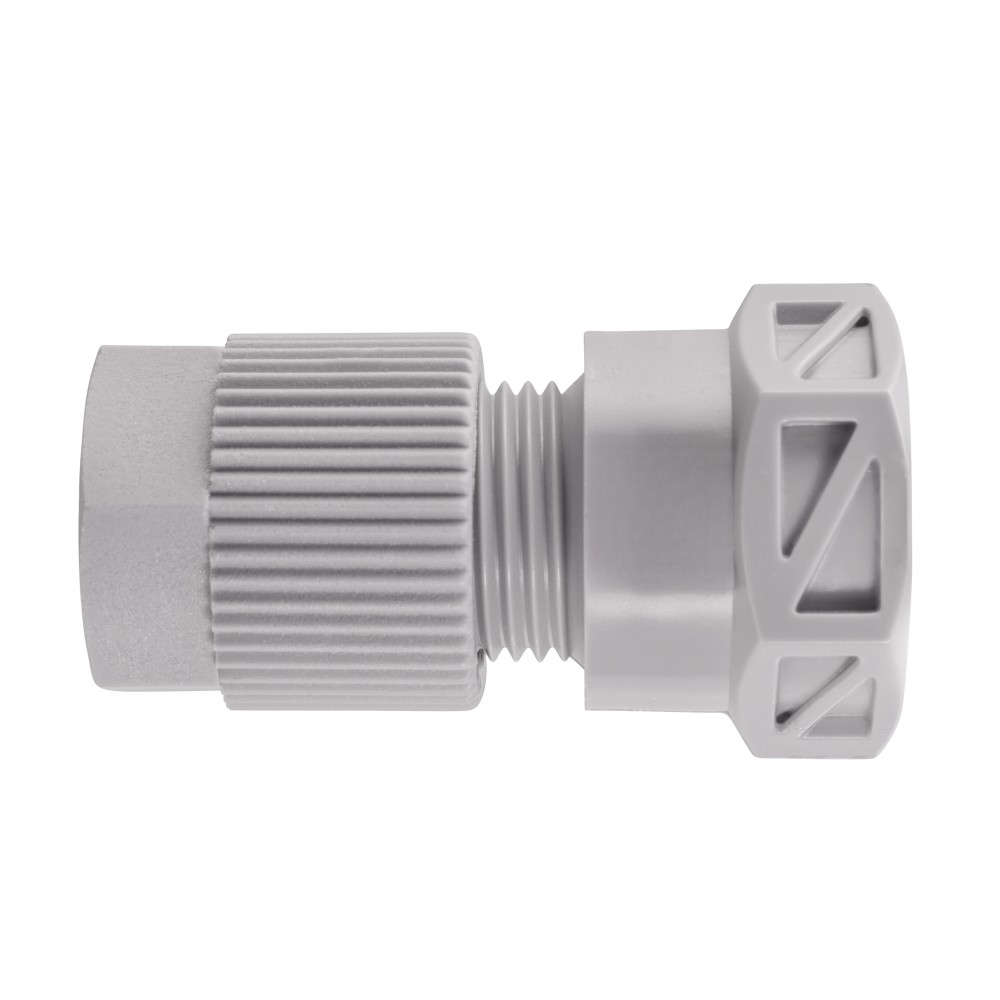

- Gerade Rohrverbinder mit G-Innengewinde
Winkel- und T-Verschraubungen
Auch Winkelverbinder und T-Verschraubungen mit drei Anschlüssen sind Teil des Sortiments. Dazu gehören:

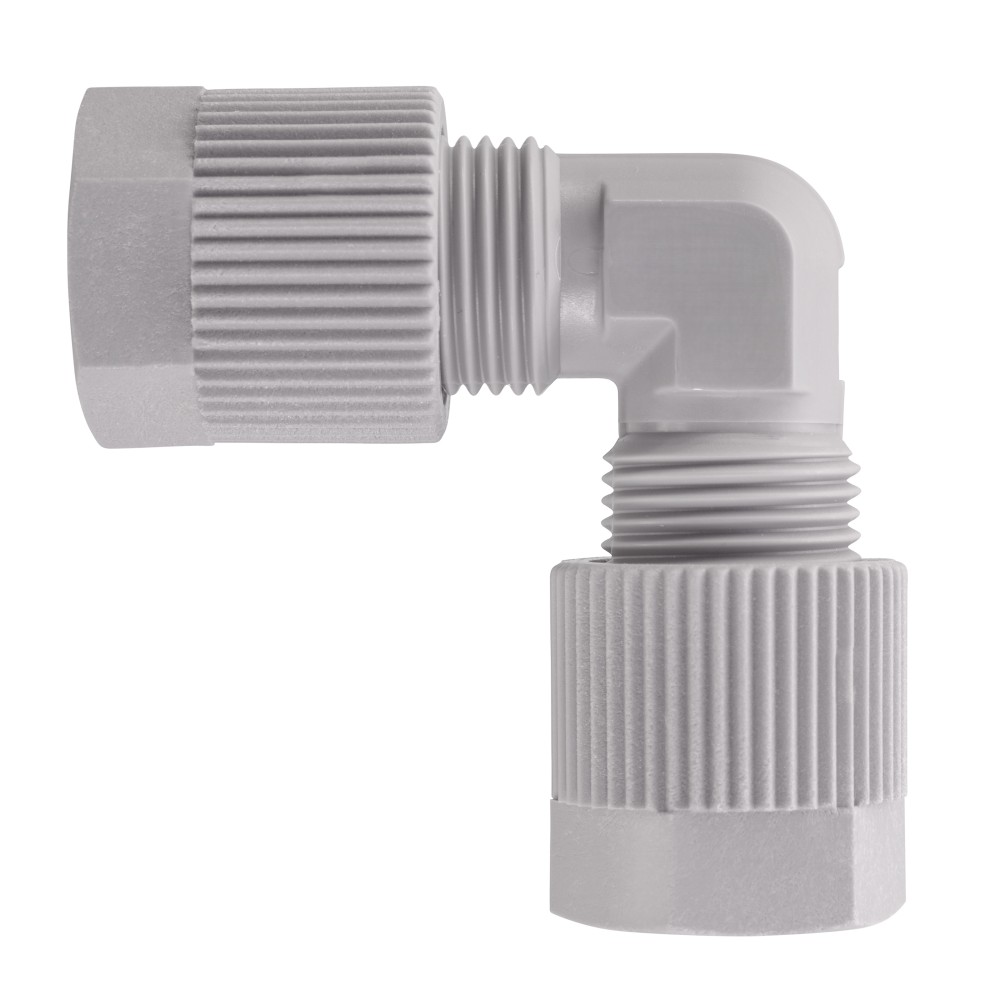

- Winkel-Verbinder mit beidseitigem Schlauchanschluss
- Winkel-Verbinder mit R- oder NPT-Außengewinde

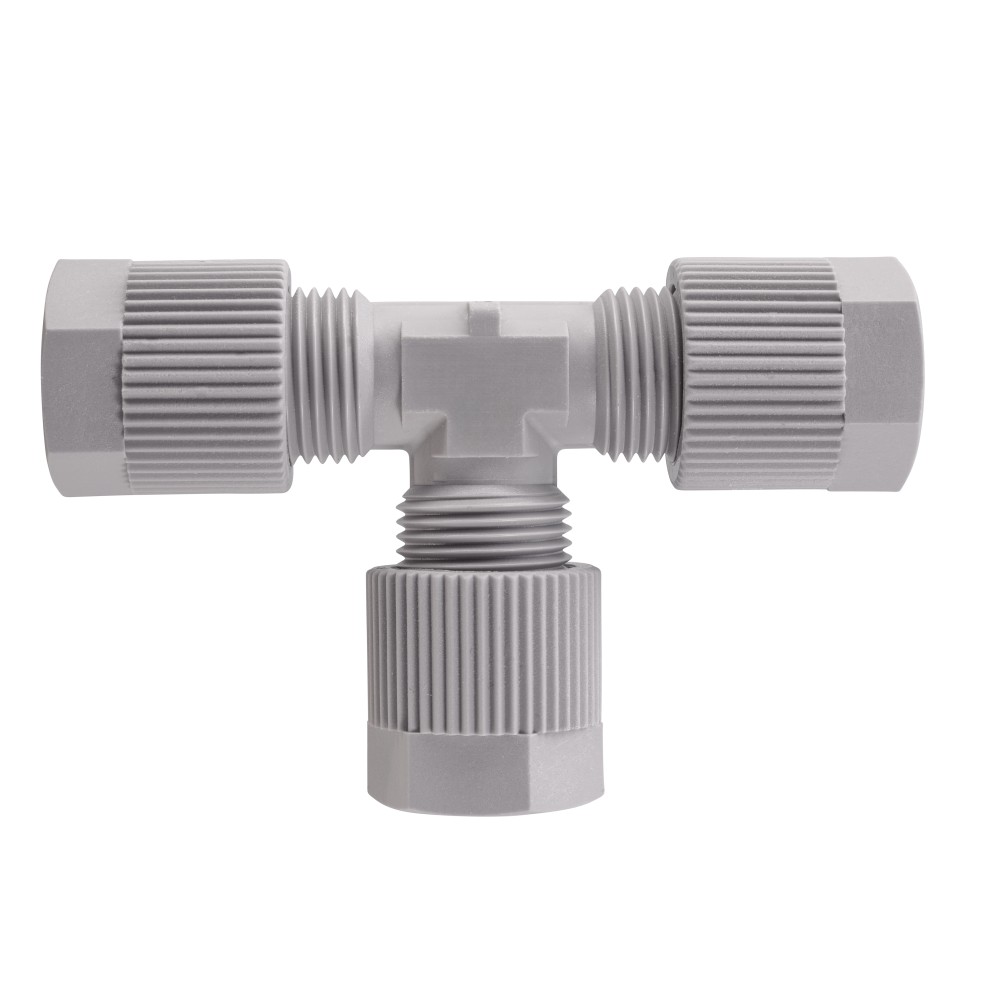

- T-Verbinder mit dreiseitigem Schlauchanschluss

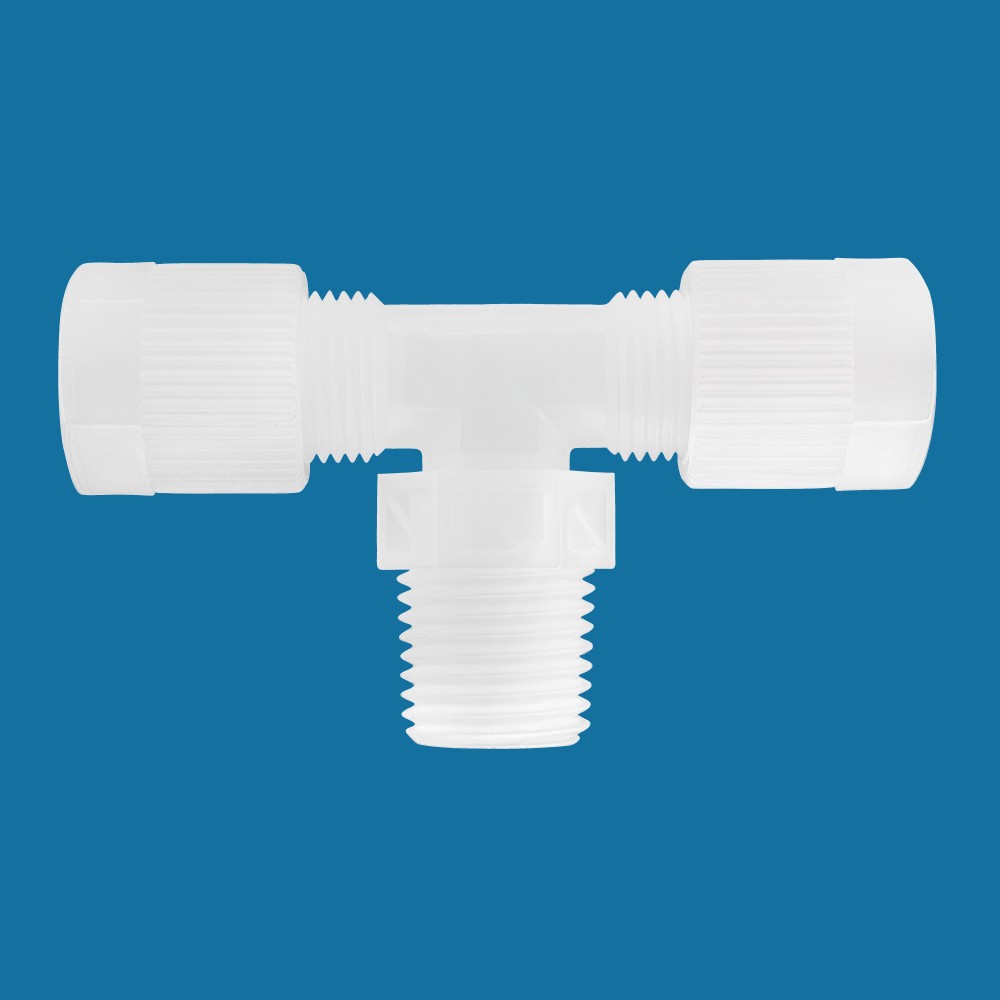

- T-Verbinder mit R-Außengewinde

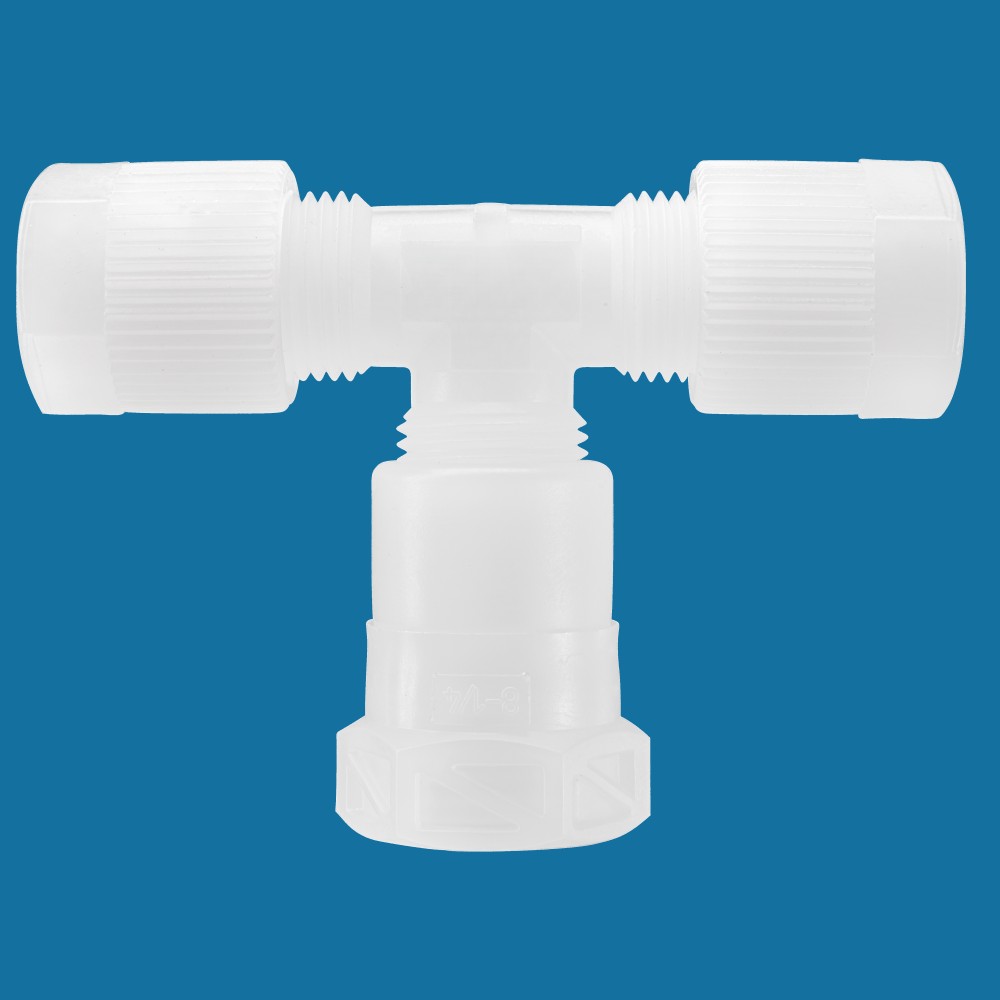

- T-Verbinder mit G-Innengewinde
 |
 |
Einlegeteile zur Herstellung von Reduzier-Verschraubungen

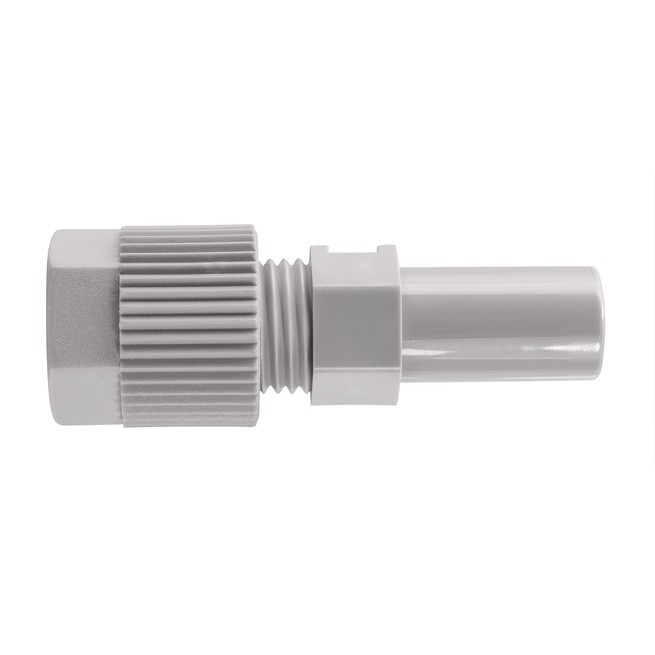

Zur Herstellung von Reduzier-Verschraubungen bietet RCT Reichelt Chemietechnik Einlegeteile aus PA oder PVDF als Zubehörartikel an. Diese sind aufgebaut wie ein gerader Verbinder und besitzen einseitig einen Schlauchanschluss mit Klemmring-Verschraubung. Andererseits ist ein Rohr-Stutzen zum Anschluss an andere Verschraubungen vorhanden.
Durch die Kombination des Reduzier-Rohrverbinders (Einlegeteil) mit Rohrverschraubungen des Typs RCT®-TRS-1 lassen sich verschiedene Reduzier-Verbindungen herstellen, zum Beispiel:
- Die Kombination des geraden Rohrverbinders 193504 (Rohr-Außen-Ø: 8 mm) mit dem Einlegeteil 193802 (Rohr-Außen-Ø: 6 mm; Anschluss-Stutzen-Ø (d): 8 mm) ergibt einen Reduzier-Rohrverbinder mit einseitig Anschluss für Rohr-Außen-Ø 8 mm und andererseits Anschluss für Rohr-Außen-Ø 6 mm.
- Das Einlegeteil kann auch mit T-Verbindern verwendet werden. Mit dem T-Rohrverbinder 193546 (Rohr-Außen-Ø: 10 mm) können ein oder mehrere Einlegeteile 193804 (Rohr-Außen-Ø: 6 mm; Anschluss-Stutzen-Ø (d): 10 mm) kombiniert werden, um ein oder mehrere Anschlüsse für Rohr-Außen-Ø 6 mm zu erhalten.
 |
 |
Klemmring-Verschraubungen kaufen Sie bei rct-online.de
In Zeiten von gestörten Lieferketten, Rohstoffmangel und immer weiter steigenden Lieferzeiten sind qualitativ hochwertige, kurzfristig lieferbare Rohr- und Schlauchverbinder aus hochwertigen Kunststoffen zur Mangelware geworden.
Um hier bei gleichbleibender Qualität schnell Abhilfe zu schaffen, präsentiert RCT Reichelt Chemietechnik die neuen Rohr- und Schlauchverbinder aus PVDF und PA für technisch anspruchsvolle Anwendungen. Die Familie der Schlauchverbinder finden Sie bei unseren Verschraubungen für harte Schläuche und Rohre.
Egal, ob gerade Rohrverbinder, Winkel-Verschraubungen oder T-Verschraubungen – in unserem Sortiment werden Sie fündig. Profitieren Sie von der hohen Bandbreite unseres Angebots und der kurzfristigen Verfügbarkeit unserer Klemmringverschraubungen. Wir freuen uns auf Ihre Bestellung.
