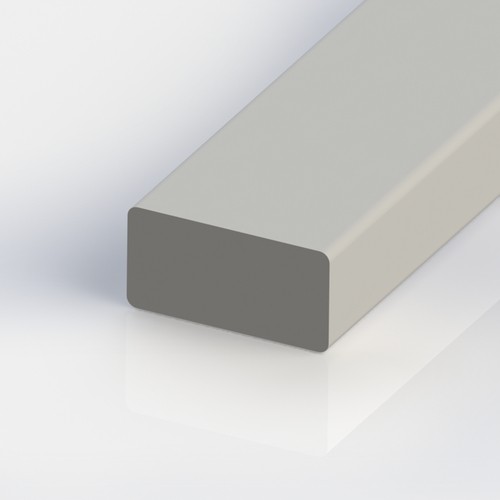

Rechteckprofil aus glasfaserverstärktem Kunststoff (GFK)

Rechteckprofil aus glasfaserverstärktem Kunststoff (GFK)

mehr

Menü schließen

Keine zusätzlichen Informationen verfügbar.

Allgemeine Information Einsatz in der Labortechnik, Galvanotechnik und Elektrotechnik... mehr

Menü schließen

Allgemeine Information

Einsatz in der Labortechnik, Galvanotechnik und Elektrotechnik

Lineares Spannungs- und Dehnungsverhalten

Geringes Gewicht

Elektrisch isolierend

Chemikalienbeständig

Korrosions- und witterungsresistent

UV-beständig

Halogenfrei

Hohe Wirtschaftlichkeit

Hohe Festigkeit

Metallfrei, nicht magnetisch

Thermisch isolierend

Die ungesättigten Polyester-Harze gehören zu den meist eingesetzten Harzen bei Verbundwerkstoffe. UP-Harze sind farblose bis leicht gelbliche Lösungen von ungesättigtem Polyester in einem reaktionsfähigem Lösungsmittel, in der Regel Styrol. Bei Raumtemperatur oder durch Wärmezufuhr härten sie aus, dabei wird Reaktionswärme frei.

Werkstoff:

Harz: Polyester

Verstärkungsfasern: Glasfasern

Ausführung: pultrudiert

Farbe: dunkelgrau/weiß

Dichte: 2 g/cm³

Temperaturbereich: -100 bis +155 °C, kurzzeitig +180 °C

Schlagzähigkeit (IZOD): 300 kJ/m²

Interlaminare Scherfestigkeit: 25 MPa

Spez. Durchgangswiderstand: 10¹⁰ - 10¹⁵ Ohm * cm

Oberflächenwiderstand: 10¹⁰ - 10¹⁵ Ohm

Durchschlagfestigkeit: 5 - 10 kV/mm

Kriechstromfestigkeit (CTI): KA 3c / KB 500 / KC 600

Dielektrizitätskonstante: <5

Lin. Wärmeausdehnungskoeffizient: 12 x 10^-6 1/K

Thermische Leitfähigkeit: 0,2 - 0,6 W/m*K

Spez. Wärmekapazität: 1,0 - 1,2 kJ/kg*K

Wasseraufnahme: 0,15 %

Formbeständigkeit n. Martens: +200 °C

Glutbeständigkeit: Level 2b

Bruchdehnung: 1,0 - 1,8 %

Barcol-Härte: >40

Toleranzen:

Höhe und Breite: ±0,5 %

Wandstärke: 0 - 2 mm ±0,15 mm; 2 - 5 mm ±0,20 mm; 5 - 10 mm ±0,35 mm

Brandklasse: B2, UL 94 V-1, ASTM D635

Brandverhalten: selbstverlöschend

Alle folgenden Messwerte sind abhängig von der Prüfrichtung: parallel (II) oder senkrecht (+) zur Faser

Zugfestigkeit: II: 250 MPa; +: 30-80 MPa

Zugspannung: II: 135 MPa (kurzzeit); 70 MPa (langzeit)
+: 20 MPa (kurzzeit); 15 MPa (langzeit)

Biegefestigkeit: II: 250 MPa; +: 30-80 MPa

Biegespannung: II: 135 MPa (kurzzeit); 70 MPa (langzeit)
+: 20 MPa (kurzzeit); 15 MPa (langzeit)

E-Modul Zugfestigkeit: II: 23.000 MPa; +: 8.000 MPa

E-Modul Biegung: II: 25.000 MPa; +: 9.000 MPa

Druckfestigkeit: II: 450 MPa; +: 90 MPa

Druckspannung: II: 135 MPa (kurzzeit); 70 MPa (langzeit)
+: 25 MPa (kurzzeit); 20 MPa (langzeit)

Druckmodul: II: 1.000 MPa; +: 4.000 MPa

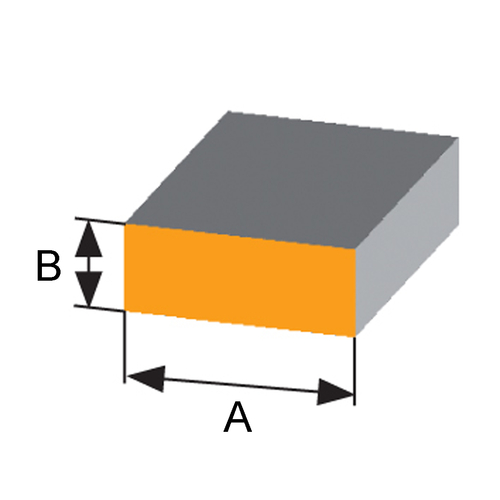

Artikel	A mm	B mm	Länge mm	Einheit Stück	Preis Euro*
306400	10	5	500	1	30,00
306401	10	5	1.000	1	50,00
306402	12	8	500	1	35,00
306403	12	8	1.000	1	58,00
306404	15	3	500	1	39,00
306405	15	3	1.000	1	63,00
306406	20	3	500	1	41,00
306407	20	3	1.000	1	67,00
306408	30	3	500	1	48,00
306409	30	3	1.000	1	78,00
306410	30	5	500	1	60,00
306411	30	5	1.000	1	101,00
306412	40	5	500	1	67,00
306413	40	5	1.000	1	114,00
