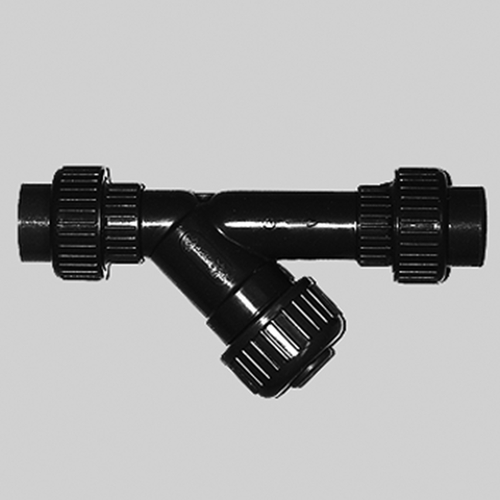

Schmutzfänger aus PVDF - mit Verschraubung

Produktspezifikation Die Schmutzfänger sind für den Einbau in PVDF -Rohrleitungen... mehr

Produktspezifikation

Die Schmutzfänger sind für den Einbau in PVDF-Rohrleitungen entwickelt.

Alle Ventilteile bestehen aus PVDF.

Technische Spezifikation

Anschluss-Satz: Verschraubung mit Schweißstumpf, beidseitig PVDF Anschlussmuttern, Einlegeteile und FPM-Runddichtringe

Siebrohr: FEP (Fluorethylenpropylen) Maschenweite 0,5 mm; weitere auf Anfrage

Allgemeine Information Einsatz in der Verfahrens- und Prozesstechnik, chemische Industrie,... mehr

Allgemeine Information

Einsatz in der Verfahrens- und Prozesstechnik, chemische Industrie, Chemikalien-Transport, Entschwefelung- und Entstickungsanlagen, Abwasserreinigung, Wasseraufbereitung, Umwelttechnologie sowie Hygiene- und Sanitärtechnik.

Auf den genannten Gebieten dienen sie als Sicherungs- und Reinigungsorgane an Behältern, Rohrleitungen und Pumpenanlagen.

THOMAFLUID®-Schmutzfänger aus PVC-U bzw. PP oder PVDF sind überall da unerlässlich, wo verschmutzte Medien transportiert werden. Sie verhindern zuverlässig Betriebsstörungen durch Auffangen von Verunreinigungen aus dem Medium. Der Einsatz der Schmutzfänger dient dem Anlagenschutz und vermeidet Schmutzablagerungen. Da die Schmutzfänger metallfrei sind, wird Medienoxidation vermieden. Der Einsatz hochwertiger Werkstoffe in Gehäuse und Sieb gewährleistet Bruchsicherheit und Korrosionsbeständigkeit. Die Demontage ohne Werkzeuge erlaubt eine schnelle und einfache Reinigung. Die Schmutzfänger sind von einfachstem Aufbau, sind daher wartungsfrei und zeichnen sich aus durch eine lange Lebensdauer.

Schmutzfänger schützen empfindliche Armaturen der Anlagen und Sanitärtechnik vor Verschmutzung. Der Schmutz wird durch ein Filterelement (Siebrohr) mit entsprechend festgelegter Filterfeinheit aus dem Medium herausgesiebt

Leckagefreie Reinigung von flüssigen und gasförmigen Medien.

Alle mit dem Medium in Berührung stehenden Teile sind aus Kunststoffen, die eine hohe Beständigkeit gegen chemische Einflüsse aufweisen. Sie eignen sich insbesondere dort, wo aggressive Medien abzusperren und zu fördern sind.

Der Anschluss an Rohrleitungen erfolgt bei den PVC-Ventilen beim ersten Einsatz durch Verkleben der Anschluss-Stutzen mit dem Rohr, bei den Ausführungen PP und PVDF verschweißt man Stutzen und Rohr. Sind die Armaturen einmal fest an Rohren fixiert, so können diese jederzeit durch Lösen der Verschraubung aus den Leitungen entfernt werden.

Schmutzfänger-Flachsitzventil mit weicher Elastomer-Dichtung

Schmutzfänger-O-Ring dient zur Abdichtung des Gehäuseoberteils

PVC-U (Polyvinylchlorid, hart): Widerstandsfähig gegen die meisten Laugen, Säuren, Salzlösungen und mit Wasser mischbaren organischen Verbindungen. Nicht widerstandsfähig gegen aromatische und chlorierte Kohlenwasserstoffe.

Polybuten: Widerstandsfähig gegen wässrige Lösungen von Säuren, Salzen und Laugen sowie einer großen Zahl organischer Lösungsmittel. Nicht widerstandsfähig gegen konzentrierte oxidierende Säuren.

PVDF (Polyvinylidenfluorid): Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische und aromatische (Chlor-) Kohlenwasserstoffe, Halogene und Alkohole. Nur bedingt widerstandsfähig gegen Ketone, Ester, Ether, bzw. nicht verwendbar für organische Basen und Alkalien.

PTFE (Polytetrafluorethylen): PTFE ist gegenüber den meisten Chemikalien beständig

FPM (Fluorkautschuk): Hohe chemische Widerstandsfähigkeit in allen Arten von Lösungsmitteln. Nicht geeignet für Heißdampf, organische Säuren und starke Basen.

PP (Polypropylen): Widerstandsfähig gegen wässrige Lösungen von Säuren, Salzen und Laugen sowie einer großen Zahl organischer Lösungsmittel. Nicht widerstandsfähig gegen konzentrierte, oxidierende Säuren.

FEP (Fluorethylenpropylen): FEP ist gegenüber den meisten Chemikalien beständig.

Werkstoff Gehäuse: PVC-U, PP, PVDF (spritzgegossen)

Temperaturbereich:

PVC-U bis +60 °C; Polybuton bis +90 °C; PVDF bis +100 °C; PTFE bis +250 °C; FPM bis +150 °C; PP bis +90 °C; FEP bis +150 °C

Anschluss: Die beidseitigen Verschraubungen enthalten Runddichtungen, Einlegeteile und Überwurfmuttern. Die Armaturen werden als Kompletteinheit mit der Verschraubung geliefert. Zur Fixierung an Rohren besitzen die Armaturen Endstutzen.

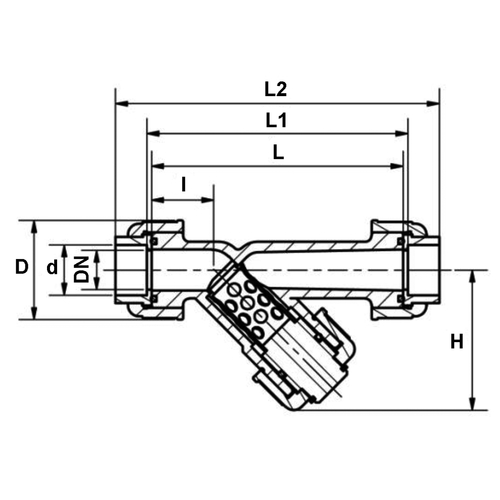

Artikel Bild d
mm
NW
mm
Außengewinde H
mm
l
mm
L
mm
L1
mm
L2
mm
Maschenweite
µm
Einheit
Stück
Preis
Euro*
Kaufen
303484
20 15 G 1/2" 75 36 130 140 168 500 1 694,00
303485
20 15 G 1/2" 75 36 130 140 168 1.000 1 694,00
303486
20 15 G 1/2" 75 36 130 140 168 1.500 1 694,00
303487
20 15 G 1/2" 75 36 130 140 168 2.000 1 694,00
303488
25 20 G 3/4" 80 36 150 160 194 500 1 762,00
303489
25 20 G 3/4" 80 36 150 160 194 1.000 1 762,00
303490
25 20 G 3/4" 80 36 150 160 194 1.500 1 762,00
303491
25 20 G 3/4" 80 36 150 160 194 2.000 1 762,00
303492
32 25 G 1" 90 41 160 170 210 500 1 935,00
303493
32 25 G 1" 90 41 160 170 210 1.000 1 935,00
303494
32 25 G 1" 90 41 160 170 210 1.500 1 935,00
303495
32 25 G 1" 90 41 160 170 210 2.000 1 935,00
303496
40 32 G 1/4" 110 45 180 190 238 500 1 1.201,00
303497
40 32 G 1/4" 110 45 180 190 238 1.000 1 1.201,00
303498
40 32 G 1/4" 110 45 180 190 238 1.500 1 1.201,00
303499
40 32 G 1/4" 110 45 180 190 238 2.000 1 1.201,00
303500
50 40 G 1/2" 128 51 200 210 268 500 1 1.658,00
303501
50 40 G 1/2" 128 51 200 210 268 1.000 1 1.658,00
303502
50 40 G 1/2" 128 51 200 210 268 1.500 1 1.658,00
303503
50 40 G 1/2" 128 51 200 210 268 2.000 1 1.658,00
303504
63 50 G 2" 150 60 230 240 312 500 1 2.345,00
303505
63 50 G 2" 150 60 230 240 312 1.000 1 2.345,00
303506
63 50 G 2" 150 60 230 240 312 1.500 1 2.345,00
303507
63 50 G 2" 150 60 230 240 312 2.000 1 2.345,00
