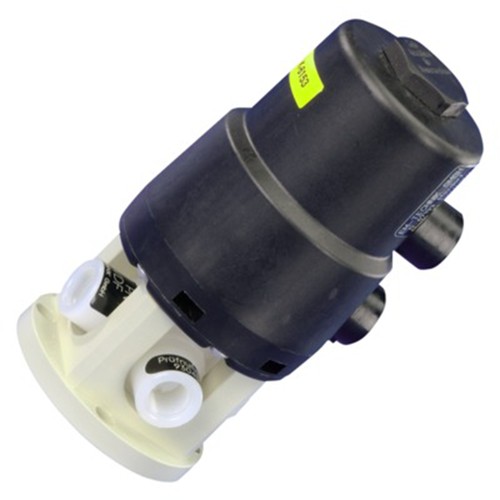

3-Wege-Kugelhahn mit pneumatischem Schwenkantrieb - gespritzt
Produktspezifikation
3-Wege-Hahn mit L-Bohrung, horizontal
Kompletteinheit mit pneumatischem Antrieb
Hahnkörper aus gespritztem Kunststoff, identisch mit Kugelhahn des Typs MULTIFIT®-EMP-L6, Artikelreihe 304881.
Allgemeine Information
Komplette Armatur, bestehend aus Kugelhahn und pneumatischem Antrieb
Robuste und kompakte Bauweise
Wartungsfreier Antrieb mit Steuerkolben und Steilgewinde
Der Anhub des Kolbens wird über das Steilgewinde in eine Drehbewegung von 90° +3° umgesetzt
Antrieb aus Kunststoff, dadurch ausgezeichnete Korrosionsfestigkeit sowie hohe Gewichtsersparnis gegenüber konventionellen Metallausführungen
Hohe Drehmomentleistung, hoher Wirkungsgrad sowie hohe Durchflussraten selbst bei stark verunreinigten Medien
Der Antrieb besitzt ein stabiles Kunststoffgehäuse aus glasfaserverstärktem PP mit hoher Oberflächenhärte und bester Steifigkeit
Die aus Kugelhahn und Antrieb bestehende Einheit ist in folgenden Ausführungen erhältlich:
Typ A: Doppelt wirkend (Die Drehbewegung der Kugel erfolgt ausschließlich mit Druckluft)
Typ B: Einfach wirkend mit Federrückstellung, drucklos geöffnet. Wird der Antrieb mit Druckluft beaufschlagt, ändert sich die Hahn- Stellung von "geöffnet" auf "geschlossen". Die Rückstellung in die Ausgangsposition erfolgt mittels Federkraft.
Typ C: Einfach wirkend mit Federrückstellung, drucklos geschlossen. Wird der Antrieb mit Druckluft beaufschlagt, ändert sich die Hahn-Stellung von "geschlossen" auf "geöffnet". Die Rückstellung in die Ausgangsposition erfolgt mittels Federkraft.
Ansteuerung des Hahns mit allen neutralen, gasförmigen Medien möglich.
Der untere Anschluss am pneumatischen Antrieb dient zum Anschluss der Steuerleitung, der obere Anschluss dient der Entlüftung.
Sämtliche Anschlüsse sind als G-Innengewinde ausgeführt, dadurch zahlreiche und einfache Adaptionsmöglichkeiten.
Das System ist kompatibel zu THOMAFLUID®-/MULTIFIT®-Schlauchverbindern EMP-3 (Artikelreihe 20246) bzw. -Rohrverbindern EMP-4 (Artikelreihe 10642).
Werkstoff:
Hahnkörper: PTFE (Polytetrafluorethylen); PP (Polypropylen); PVDF (Polyvinylidenfluorid); PFA (Perfluoralkoxy)
O-Ring: FPM (Fluorkautschuk)
Dichtbuchsen Hahn: PTFE (Polytetrafluorethylen)
Antrieb-Gehäuse: PP (Polypropylen), glasfaserverstärkt
Anschluss:
Hahn: Nahtfreie, zylindrische G-Innengewinde
Antrieb: 2 Innengewinde G 1/4"
Ansteuerung: Neutrale, gasförmige Medien
Steuerdruck: 3 - 6 bar
Funktion:
A: doppelt wirkend
B: einfach wirkend mit Federrückstellung, drucklos geöffnet
C: einfach wirkend mit Federrückstellung, drucklos geschlossen
Drehwinkel: 90° +3°
Schaltzeit: 1 - 2 Sekunden / 90°
Max. Temperatur: +60 °C
| Position | Artikel | NW mm |
Innengewinde | D mm |
H mm |
Funktion | Werkstoff | Einheit Stück |
Preis Euro |
Kaufen |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 304975 | 4 | G 1/4" | 70 | 146 | A | PP | 1 | 520,00 | Warenkorb |
| 2 | 304976 | 4 | G 1/4" | 70 | 146 | B | PP | 1 | 520,00 | Warenkorb |
| 3 | 304977 | 4 | G 1/4" | 70 | 146 | C | PP | 1 | 520,00 | Warenkorb |
| 4 | 304978 | 10 | G 1/2" | 96 | 177,5 | A | PP | 1 | 720,00 | Warenkorb |
| 5 | 304979 | 10 | G 1/2" | 96 | 177,5 | B | PP | 1 | 720,00 | Warenkorb |
| 6 | 304980 | 10 | G 1/2" | 96 | 177,5 | C | PP | 1 | 720,00 | Warenkorb |
| 7 | 304981 | 4 | G 1/4" | 70 | 146 | A | PVDF | 1 | 550,00 | Warenkorb |
| 8 | 304982 | 4 | G 1/4" | 70 | 146 | B | PVDF | 1 | 550,00 | Warenkorb |
| 9 | 304983 | 4 | G 1/4" | 70 | 146 | C | PVDF | 1 | 550,00 | Warenkorb |
| 10 | 304984 | 10 | G 1/2" | 96 | 177,5 | A | PVDF | 1 | 924,00 | Warenkorb |
| 11 | 304985 | 10 | G 1/2" | 96 | 177,5 | B | PVDF | 1 | 924,00 | Warenkorb |
| 12 | 304986 | 10 | G 1/2" | 96 | 177,5 | C | PVDF | 1 | 924,00 | Warenkorb |
| 13 | 304987 | 4 | G 1/4" | 70 | 146 | A | PFA | 1 | 714,00 | Warenkorb |
| 14 | 304988 | 4 | G 1/4" | 70 | 146 | B | PFA | 1 | 714,00 | Warenkorb |
| 15 | 304989 | 4 | G 1/4" | 70 | 146 | C | PFA | 1 | 714,00 | Warenkorb |
| 16 | 304990 | 10 | G 1/2" | 96 | 177,5 | A | PFA | 1 | 1.192,00 | Warenkorb |
| 17 | 304991 | 10 | G 1/2" | 96 | 177,5 | B | PFA | 1 | 1.192,00 | Warenkorb |
| 18 | 304992 | 10 | G 1/2" | 96 | 177,5 | C | PFA | 1 | 1.192,00 | Warenkorb |
