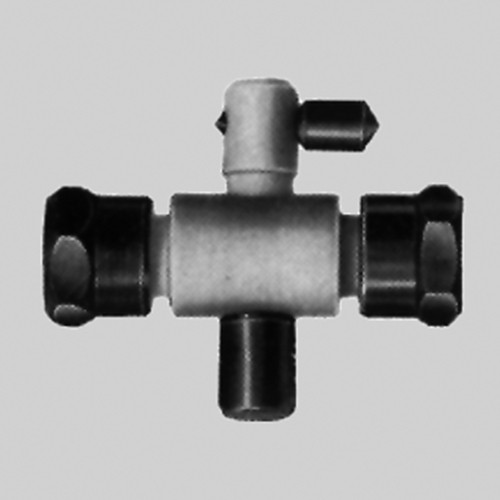

Absperrhahn aus PTFE für verschiedene Schlauchgrößen

Absperrhahn aus PTFE für verschiedene Schlauchgrößen
Produktspezifikation Für Schläuche (Rohre) mit verschiedenen Außen-Ø mehr

Produktspezifikation

Für Schläuche (Rohre) mit verschiedenen Außen-Ø

Allgemeine Information MULTIFIT ® -Hähne und Ventile für harte Schläuche... mehr

Allgemeine Information

MULTIFIT®-Hähne und Ventile für harte Schläuche (Rohre) spannen die Schläuche (Rohre) mittels eines zusammengepressten FPM-O-Ringes ein. Je höher der Innendruck, desto fester wird die Verbindung.

MULTIFIT®-Verbindungen werden in Sekundenschnelle hergestellt und gelöst.

Größe A:

Für hochflexible PTFE-Schläuche, mit Außen-Ø 0,6 bis 1,0 mm (1/32").

Größe C:

Für Schläuche vieler Chromatographie-Systeme, mit Außen-Ø 1,3 bis 1,6 mm (1/16"). Die Überwurfmuttern der Größe C haben dieselbe Gewindegröße wie diejenigen der Größe D. Daher kann das ganze reichhaltige Sortiment der in Größe D ausgeführten RCT®-Kupplungen, Hähne und Säulen nach Auswechseln der Überwurfmutter und des Dichtungsrings mit den 1/16" Schläuchen verbunden werden.

Größe D:

Für 1/8"-Schläuche des THOMACHROM®-Chromatographie-Systems, die in verschiedenen Materialien und mit Innendurchmessern von 0,25 bis 2,0 mm lieferbar sind. Geeignet für Außen-Ø 2,4 bis 3,2 mm. Die Muttern der Größe D sind durch eine Einkerbung gekennzeichnet.

Größe E:

Für 1/4"-Schläuche und Gasrohre von Chromatographie-Säulen, geeignet für Außen-Ø 5,7 bis 6,4 mm.

MULTIFIT® gibt es in der Standard-Ausführung für wässrige und nichtaggressive Lösungsmittel mit PVC-U-Muttern und als SR-Ausführung mit Muttern aus PCTFE für Temperaturen bis zu +120 °C. Für besonders aggressive Flüssigkeiten wie Pyridin, Ketone und Ester stehen auch O-Ringe aus FFKM zur Verfügung (separat anzufragen).

Werkstoff:

Körper und Küken: PTFE

Überwurfmuttern: PVC-U oder PCTFE

Max. Betriebsdruck: 3 bar bei +20 °C

Zum anzeigen der Varianten bitte im Querformat benutzen.
Artikel Bild Schlauch Außen-Ø (A)
mm
Schlauch Außen-Ø (B)
mm
Größen Werkstoff Muttern Einheit
Stück
Preis
Euro*
Kaufen
93012047
0,6 - 1 5,7 - 6,4 A / E PVC-U 1 92,00
93012057
1,3 - 1,6 5,7 - 6,4 C / E PVC-U 1 92,00
93012067
2,4 - 3,2 5,7 - 6,4 D / E PVC-U 1 92,00
930120479
0,6 - 1 5,7 - 6,4 A / E PCTFE 1 136,00
930120579
1,3 - 1,6 5,7 - 6,4 C / E PCTFE 1 136,00
930120679
2,4 - 3,2 5,7 - 6,4 D / E PCTFE 1 136,00
