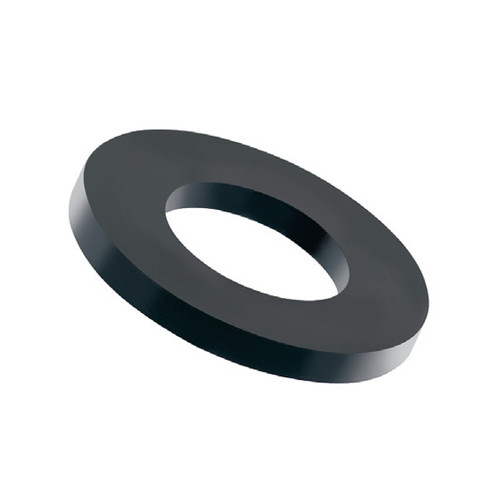

Unterlegscheibe (DIN 125) aus PA-glasfaserverstärkt

Unterlegscheibe (DIN 125) aus PA-glasfaserverstärkt

Produktspezifikation Universelle Unterleg- oder Zwischenringe Isolieren Feuchtigkeit und... mehr

Menü schließen

Produktspezifikation

Universelle Unterleg- oder Zwischenringe

Isolieren Feuchtigkeit und Elektrizität

Absorbieren Schwingungen

Gegen Korrosion beständig

Chemische Charakteristik:

Beständig gegen aromatische und aliphatische Kohlenwasserstoffe, Kraftstoffe, Mineralöle und mineralische Schmierstoffe; geeignet für Alkohole, Ester, Ketone, Äther und Amine; gute Beständigkeit gegenüber schwachen Laugen, jedoch gegen starke Laugen nur mäßig beständig; bedingt beständig gegen schwache Mineralsäuren und schwache organische Säuren; wird von oxidierenden Säuren, starken Mineralsäuren und starken organischen Säuren sowie Phenolen angegriffen; bedingte Hydrolysebeständigkeit

Werkstoffspezifikation:

Polyamid ist ein elastischer, zäher, belastbarer, aber kerbempfindlicher Werkstoff

Stoßbelastbar und schlagzäh

Abrieb- und kältefest

Sehr hohe Festigkeit

Gute Wärmeformbeständigkeit

Hohe Ermüdungsfestigkeit und ein hervorragendes Rückstellvermögen

Hohe Verschleißfestigkeit und gutes mechanisches Dämpfungsvermögen

Isolierende Eigenschaften und eine erstaunlich hohe Zugfestigkeit

Verbindungsteile aus Polyamid und ähnlichen Kunststoffen schützen vor Rost- und Korrosionsschäden

Polyamid kann auch in der Lebensmittelindustrie und in medizinischen Bereichen eingesetzt werden

Vorteile von glasfaserverstärktem Polyamid:

Glasfaserverstärktes Polyamid zeichnet sich im Vergleich zu nicht verstärktem Polyamid durch eine höhere Festigkeit, Steifigkeit, Kriechbeständigkeit und Dimensionsstabilität aus. Auch die Dichte, Härte und Wärmeformbeständigkeit sowie die Zug-/Druckfestigkeit werden erhöht. Gleichzeitig wird eine niedrigere Wasseraufnahme erreicht.

Auf Grund dieser Eigenschaften ist glasfaserverstärktes Polyamid besonders für Anwendungen mit hoher statischer Belastung über einen längeren Zeitraum geeignet, auch in Hochtemperaturbedingungen. Da die enthaltenen Glasfasern jedoch abrasiv auf Gleitpartner wirken können, ist glasfaserverstärktes Polyamid für Gleitanwendungen eher ungeeignet.

Technische Spezifikation

Werkstoff: Polyamid, 30 % glasfaserverstärkt (ISO 3451-4)

Farbe: schwarz (weiß/natur auf Anfrage)

Dichte: 1,36 g/cm³ (ISO 1183)

Temperaturbereich: -40 bis +100 °C, kurzzeitig bis +180 °C

Schmelzpunkt: +260 °C

Wasseraufnahme:

5,5 % bei +23 °C und Sättigung (ISO 62)

1,9 % bei +23 °C und 50 % RH (ISO 62)

Zugfestigkeit:

180 MPa (trocken, ISO 527)

120 MPa (feucht, ISO 527)

Dehnung bis Bruch:

3,5 % (trocken, ISO 527)

8,0 % (feucht, ISO 527)

E-Modul:

10000 MPa (trocken, ISO 527)

7000 MPa (feucht, ISO 527)

Biegefestigkeit:

270 MPa (trocken, ISO 178)

210 MPa (feucht, ISO 178)

Biegemodul:

8500 MPa (trocken, ISO 178)

6500 MPa (feucht, ISO 178)

Izod-Kerbschlagzähigkeit:

10 kJ/m² (trocken, +23 °C, ISO 180/1A)

15 kJ/m² (feucht, +23 °C, ISO 180/1A)

Elektr. Durchschlagfestigkeit: 25 - 60 kV/mm

Spez. Durchgangswiderstand: 10¹⁵ Ohm * cm (DIN 53482)

Brandklasse: UL 94 HB

Regelwerk: DIN 125, DIN 34815, ISO 7089

Allgemeine Information Universelle Unterleg- oder Zwischenringe Ideale Gleitringe zwischen... mehr

Menü schließen

Allgemeine Information

Universelle Unterleg- oder Zwischenringe

Ideale Gleitringe zwischen drehenden Teilen

Isolieren Feuchtigkeit und Elektrizität

Absorbieren Schwingungen

Gegen Korrosion beständig

Chemische Charakteristik:

Werkstoffspezifikation:

Polyamid ist ein elastischer, zäher, belastbarer, aber kerbempfindlicher Werkstoff

Stoßbelastbar und schlagzäh

Abrieb- und kältefest

Hohe Ermüdungsfestigkeit und ein hervorragendes Rückstellvermögen

Hohe Verschleißfestigkeit und gutes mechanisches Dämpfungsvermögen

Isolierende Eigenschaften und eine erstaunlich hohe Zugfestigkeit

Verbindungsteile aus Polyamid und ähnlichen Kunststoffen schützen vor Rost- und Korrosionsschäden

Polyamid kann auch in der Lebensmittelindustrie und in medizinischen Bereichen eingesetzt werden

PA 6 weist gegenüber PA 6.6 eine bessere Stoßbelastbarkeit und höhere Schlagzähigkeit auf

PA 6 besitzt unter den Kunststoffen die höchste Wasseraufnahme mit bis zu 9 bis 10 % (gefolgt von PA 6.6 mit 8 bis 9 %), wodurch sich deutlich Zähigkeit, Flexibilität und Dehnung erhöhen. Jedoch kann sich demzufolge die Festigkeit um bis zu 10 % vermindern.

Keine Lebensmittelzulassung

Werkstoff: PA 6 (Polyamid 6)

Farbe: natur

Dichte: 1,14 g/cm³ (DIN 53479)

Temperaturbereich: -40 bis +85 °C, kurzzeitig +180 °C

Schmelztemperatur: +220 °C (ISO 11357)

Streckspannung: 75 MPa (ISO 527)

Reißdehnung: >50 % (ISO 527)

E-Modul: 3.200 MPa (ISO 527)

Schlagzähigkeit: ohne Bruch (DIN 53453)

Kerbschlagzähigkeit (Charpy): 3 kJ/m² (ISO 179)

Kugeldruckhärte: 160 N/mm² (ISO 2039-1)

Shore-Härte D: 82° (DIN 53505)

Elektr. Durchschlagfestigkeit: 20 kV/mm (IEC 60243)

Dielektrizitätskonstante: 3,9 bei 50 Hz (IEC 60250)

Oberflächenwiderstand: 10¹³Ohm (IEC 60093)

Spez. Durchgangswiderstand: 10¹⁵ Ohm x cm (IEC 60093)

Kriechstromfestigkeit (KC): >600 (DIN 53480)

Dielektr. Verlustfaktor (bei 50 Hz): 0,02 (Probekörper trocken)

Wasseraufnahme: bis 10 % (bei Wasserlagerung) (DIN 53472)

Brandklasse: UL 94 HB

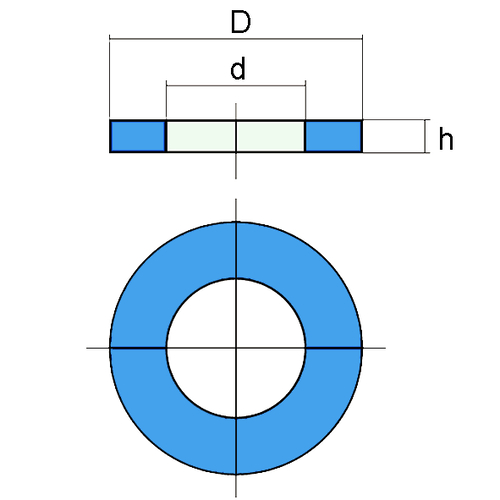

Artikel	für Gewinde	d mm	D mm	h mm	Einheit Stück	Preis Euro*
306368	M4	4,3	9	0,8	50	12,00
306369	M4	4,3	9	0,8	100	21,00
306370	M5	5,3	10	1	50	12,00
306371	M5	5,3	10	1	100	21,00
306372	M6	6,4	12	1,6	50	13,00
306373	M6	6,4	12	1,6	100	23,00
306374	M7	7,4	14	1,6	50	15,00
306375	M7	7,4	14	1,6	100	26,00
306376	M8	8,4	16	1,6	50	15,00
306377	M8	8,4	16	1,6	100	26,00
306378	M10	10,5	20	2	50	21,00
306379	M10	10,5	20	2	100	38,00
306380	M12	13	24	2,5	50	32,00
306381	M12	13	24	2,5	100	53,00
306382	M14	15	28	2,5	50	42,00
306383	M14	15	28	2,5	100	73,00
306384	M16	17	30	3	50	51,00
306385	M16	17	30	3	100	84,00
