Keilwelle aus Stahl oder Edelstahl - ähnlich DIN 14

Typ: RCT®-MDR

Zurück
Vor

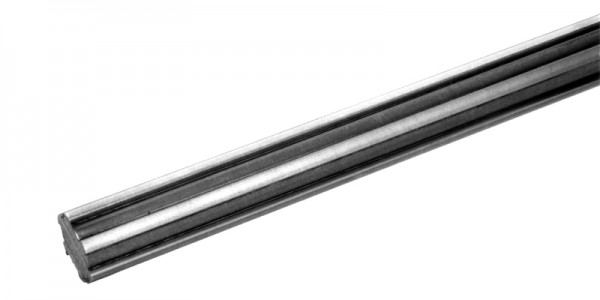

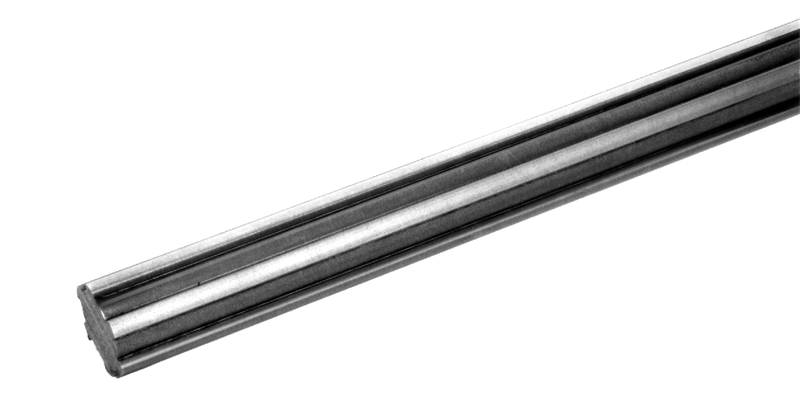

Keilwelle aus Stahl oder Edelstahl - ähnlich DIN 14



Technische Spezifikation

Werkstoff: Stahl C45 oder Edelstahl rostfrei 1.4301, kaltgezogen

Abmessungen: Hauptabmessungen nach DIN 14

Größen: 11 x 14 bis 21 x 25 mm (innerer x äußerer Profildurchmesser)

Anzahl Nuten: 6

Länge: 1.000, 1.500 oder 2.000 mm

Geradheitsabweichung: max. 0,8 mm/m

max. Torsion: 1,0 mm/m



Allgemeine Information

Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und Labortechnik.

Zur Übertragung von Drehmomenten, wenn für das Bauteil zusätzlich eine axiale Verschiebbarkeit gefordert ist.

Keilwellen aus Stahl oder Edelstahl.

Keilnaben ohne Flansch aus Stahl, Edelstahl, oder Rotguss.

Keilnaben mit Flansch einbaufertig aus Stahl, Edelstahl, oder Rotguss.

Klemmringe einbaufertig aus Stahl, Edelstahl, oder Rotguss.

Dimensionierung und Auswahl der Werkstoffe:

Größenbestimmung anhand Drehmoment-Tabelle unter Berücksichtigung der Biegung und Verdrehung bei langen Wellen unter hoher Last.

Stahlwellen für Standardanwendungen. Edelstahlspindeln, wenn Korrosionsbeständigkeit gefordert ist.

Rotgussnaben mit guten Notlaufeigenschaften für häufig benutzte Antriebe.

Stahlnaben und Edelstahlnaben nur für seltenere Benutzung bei guter Schmierung. Diese Werkstoffe neigen zum Festfressen (Kaltverschweißen).

Position Artikel Werkstoff d x D1
mm
b1
mm
Gewicht
kg/m
Länge
m
Einheit
Stück
Preis
Euro
Kaufen
1 705499 Stahl KW 11x14 3 0,949 1 2 175,00 Warenkorb
2 705500 Stahl KW 11x14 3 0,949 1 6 168,00 Warenkorb
3 705501 Stahl KW 11x14 3 0,949 1,5 2 109,00 Warenkorb
4 705502 Stahl KW 11x14 3 0,949 1,5 6 228,00 Warenkorb
5 705503 Stahl KW 11x14 3 0,949 2 2 145,00 Warenkorb
6 705504 Stahl KW 11x14 3 0,949 2 6 303,00 Warenkorb
7 705505 Stahl KW 13x16 3,5 1,287 1 2 97,00 Warenkorb
8 705506 Stahl KW 13x16 3,5 1,287 1 6 204,00 Warenkorb
9 705507 Stahl KW 13x16 3,5 1,287 1,5 2 135,00 Warenkorb
10 705508 Stahl KW 13x16 3,5 1,287 1,5 6 282,00 Warenkorb
11 705509 Stahl KW 13x16 3,5 1,287 2 2 164,00 Warenkorb
12 705510 Stahl KW 13x16 3,5 1,287 2 6 336,00 Warenkorb
13 705511 Stahl KW 16x20 4 1,911 1 2 119,00 Warenkorb
14 705512 Stahl KW 16x20 4 1,911 1 6 249,00 Warenkorb
15 705513 Stahl KW 16x20 4 1,911 1,5 2 164,00 Warenkorb
16 705514 Stahl KW 16x20 4 1,911 1,5 6 336,00 Warenkorb
17 705515 Stahl KW 16x20 4 1,911 2 2 219,00 Warenkorb
18 705516 Stahl KW 16x20 4 1,911 2 6 450,00 Warenkorb
19 705517 Stahl KW 18x22 5 2,453 1 2 149,00 Warenkorb
20 705518 Stahl KW 18x22 5 2,453 1 6 312,00 Warenkorb
21 705519 Stahl KW 18x22 5 2,453 1,5 2 205,00 Warenkorb
22 705520 Stahl KW 18x22 5 2,453 1,5 6 420,00 Warenkorb
23 705521 Stahl KW 18x22 5 2,453 2 2 249,00 Warenkorb
24 705522 Stahl KW 18x22 5 2,453 2 6 498,00 Warenkorb
25 705523 Stahl KW 21x25 5 3,139 1 2 170,00 Warenkorb
26 705524 Stahl KW 21x25 5 3,139 1 6 348,00 Warenkorb
27 705525 Stahl KW 21x25 5 3,139 1,5 2 255,00 Warenkorb
28 705526 Stahl KW 21x25 5 3,139 1,5 6 522,00 Warenkorb
29 705527 Stahl KW 21x25 5 3,139 2 2 309,00 Warenkorb
30 705528 Stahl KW 21x25 5 3,139 2 6 618,00 Warenkorb
31 705529 Edelstahl KW 11x14 3 0,949 1 1 71,00 Warenkorb
32 705530 Edelstahl KW 11x14 3 0,949 1 3 165,00 Warenkorb
33 705531 Edelstahl KW 11x14 3 0,949 1,5 1 107,00 Warenkorb
34 705532 Edelstahl KW 11x14 3 0,949 1,5 3 249,00 Warenkorb
35 705533 Edelstahl KW 11x14 3 0,949 2 1 130,00 Warenkorb
36 705534 Edelstahl KW 11x14 3 0,949 2 3 294,00 Warenkorb
37 705535 Edelstahl KW 13x16 3,5 1,287 1 1 83,00 Warenkorb
38 705536 Edelstahl KW 13x16 3,5 1,287 1 3 195,00 Warenkorb
39 705537 Edelstahl KW 13x16 3,5 1,287 1,5 1 125,00 Warenkorb
40 705538 Edelstahl KW 13x16 3,5 1,287 1,5 3 291,00 Warenkorb
41 705539 Edelstahl KW 13x16 3,5 1,287 2 1 152,00 Warenkorb
42 705540 Edelstahl KW 13x16 3,5 1,287 2 3 345,00 Warenkorb
43 705541 Edelstahl KW 16x20 4 1,911 1 1 136,00 Warenkorb
44 705542 Edelstahl KW 16x20 4 1,911 1 3 306,00 Warenkorb
45 705543 Edelstahl KW 16x20 4 1,911 1,5 1 202,00 Warenkorb
46 705544 Edelstahl KW 16x20 4 1,911 1,5 3 456,00 Warenkorb
47 705545 Edelstahl KW 16x20 4 1,911 2 1 242,00 Warenkorb
48 705546 Edelstahl KW 16x20 4 1,911 2 3 534,00 Warenkorb
49 705547 Edelstahl KW 18x22 5 2,453 1 1 170,00 Warenkorb
50 705548 Edelstahl KW 18x22 5 2,453 1 3 384,00 Warenkorb
51 705549 Edelstahl KW 18x22 5 2,453 1,5 1 230,00 Warenkorb
52 705550 Edelstahl KW 18x22 5 2,453 1,5 3 504,00 Warenkorb
53 705551 Edelstahl KW 18x22 5 2,453 2 1 306,00 Warenkorb
54 705552 Edelstahl KW 18x22 5 2,453 2 3 672,00 Warenkorb
55 705553 Edelstahl KW 21x25 5 3,139 1 1 220,00 Warenkorb
56 705554 Edelstahl KW 21x25 5 3,139 1 3 498,00 Warenkorb
57 705555 Edelstahl KW 21x25 5 3,139 1,5 1 298,00 Warenkorb
58 705556 Edelstahl KW 21x25 5 3,139 1,5 3 654,00 Warenkorb
59 705557 Edelstahl KW 21x25 5 3,139 2 1 352,00 Warenkorb
60 705558 Edelstahl KW 21x25 5 3,139 2 2 528,00 Warenkorb

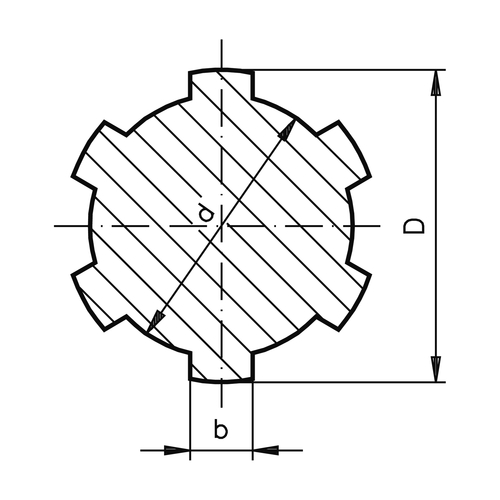

[1] ØD: -0,07/-0,27; Ød: -0,03/-0,08; b: 0/-0,08
