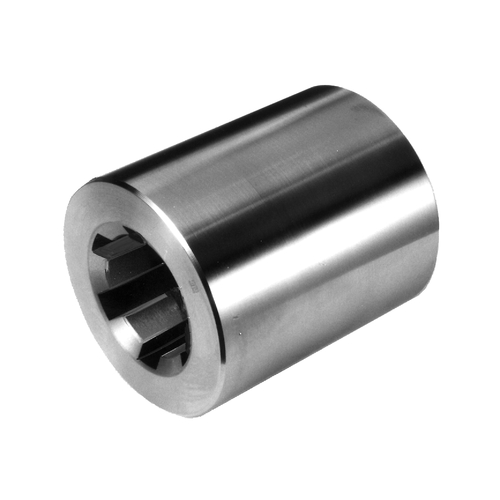

Keilnabe - DIN 14

Technische Spezifikation Werkstoff: Stahl C45Pb, Edelstahl 1.4305 rostfrei, oder Rotguss... mehr

Technische Spezifikation

Werkstoff: Stahl C45Pb, Edelstahl 1.4305 rostfrei, oder Rotguss RG7

Anzahl Nuten: 6

Profil: geräumt

Allgemeine Information Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und... mehr

Allgemeine Information

Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und Labortechnik.

Zur Übertragung von Drehmomenten, wenn für das Bauteil zusätzlich eine axiale Verschiebbarkeit gefordert ist.

Keilwellen aus Stahl oder Edelstahl.

Keilnaben ohne Flansch aus Stahl, Edelstahl, oder Rotguss.

Keilnaben mit Flansch einbaufertig aus Stahl, Edelstahl, oder Rotguss.

Klemmringe einbaufertig aus Stahl, Edelstahl, oder Rotguss.

Dimensionierung und Auswahl der Werkstoffe:

Größenbestimmung anhand Drehmoment-Tabelle unter Berücksichtigung der Biegung und Verdrehung bei langen Wellen unter hoher Last.

Stahlwellen für Standardanwendungen. Edelstahlspindeln, wenn Korrosionsbeständigkeit gefordert ist.

Rotgussnaben mit guten Notlaufeigenschaften für häufig benutzte Antriebe.

Stahlnaben und Edelstahlnaben nur für seltenere Benutzung bei guter Schmierung. Diese Werkstoffe neigen zum Festfressen (Kaltverschweißen).

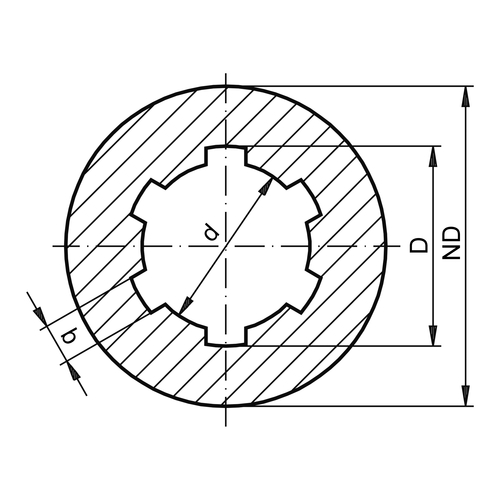

Artikel Bild Werkstoff d x D1
mm
b1
mm
Naben Ø (ND)
mm
Länge
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
705559
Stahl KN 11x14 3 20 40 60 2 66,00
705560
Stahl KN 11x14 3 20 40 60 6 156,00
705561
Stahl KN 13x16 3,5 28 45 160 2 66,00
705562
Stahl KN 13x16 3,5 28 45 160 6 156,00
705563
Stahl KN 16x20 4 32 45 200 2 75,00
705564
Stahl KN 16x20 4 32 45 200 6 174,00
705565
Stahl KN 18x22 5 40 50 270 2 101,00
705566
Stahl KN 18x22 5 40 50 270 6 240,00
705567
Stahl KN 21x25 5 40 55 360 2 86,00
705568
Stahl KN 21x25 5 40 55 360 6 210,00
705569
Rotguss KN 11x14 3 20 40 80 2 114,00
705570
Rotguss KN 11x14 3 20 40 80 6 264,00
705571
Rotguss KN 13x16 3,5 28 45 180 2 127,00
705572
Rotguss KN 13x16 3,5 28 45 180 6 297,00
705573
Rotguss KN 16x20 4 32 45 220 2 143,00
705574
Rotguss KN 16x20 4 32 45 220 6 327,00
705575
Rotguss KN 18x22 5 40 50 300 2 145,00
705576
Rotguss KN 18x22 5 40 50 300 6 336,00
705577
Rotguss KN 21x25 5 40 55 420 2 160,00
705578
Rotguss KN 21x25 5 40 55 420 6 372,00
705579
Edelstahl KN 11x14 3 20 40 60 1 60,00
705580
Edelstahl KN 11x14 3 20 40 60 3 135,00
705581
Edelstahl KN 13x16 3,5 28 45 160 1 74,00
705582
Edelstahl KN 13x16 3,5 28 45 160 3 180,00
705583
Edelstahl KN 16x20 4 32 45 200 1 73,00
705584
Edelstahl KN 16x20 4 32 45 200 3 174,00
705585
Edelstahl KN 18x22 5 40 50 270 1 90,00
705586
Edelstahl KN 18x22 5 40 50 270 3 216,00
705587
Edelstahl KN 21x25 5 40 55 360 1 97,00
705588
Edelstahl KN 21x25 5 40 55 360 3 231,00
