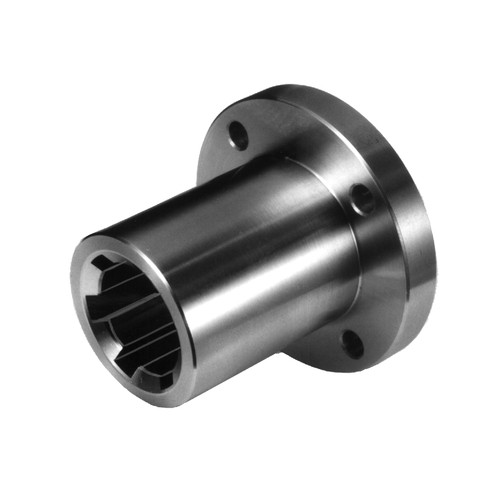

Keilnabe mit Flansch - DIN 14

Technische Spezifikation Werkstoff: Stahl C45Pb, Edelstahl 1.4305 rostfrei, oder Rotguss... mehr

Technische Spezifikation

Werkstoff: Stahl C45Pb, Edelstahl 1.4305 rostfrei, oder Rotguss RG7

Anzahl Nuten: 6

Allgemeine Information Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und... mehr

Allgemeine Information

Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und Labortechnik.

Zur Übertragung von Drehmomenten, wenn für das Bauteil zusätzlich eine axiale Verschiebbarkeit gefordert ist.

Keilwellen aus Stahl oder Edelstahl.

Keilnaben ohne Flansch aus Stahl, Edelstahl, oder Rotguss.

Keilnaben mit Flansch einbaufertig aus Stahl, Edelstahl, oder Rotguss.

Klemmringe einbaufertig aus Stahl, Edelstahl, oder Rotguss.

Dimensionierung und Auswahl der Werkstoffe:

Größenbestimmung anhand Drehmoment-Tabelle unter Berücksichtigung der Biegung und Verdrehung bei langen Wellen unter hoher Last.

Stahlwellen für Standardanwendungen. Edelstahlspindeln, wenn Korrosionsbeständigkeit gefordert ist.

Rotgussnaben mit guten Notlaufeigenschaften für häufig benutzte Antriebe.

Stahlnaben und Edelstahlnaben nur für seltenere Benutzung bei guter Schmierung. Diese Werkstoffe neigen zum Festfressen (Kaltverschweißen).

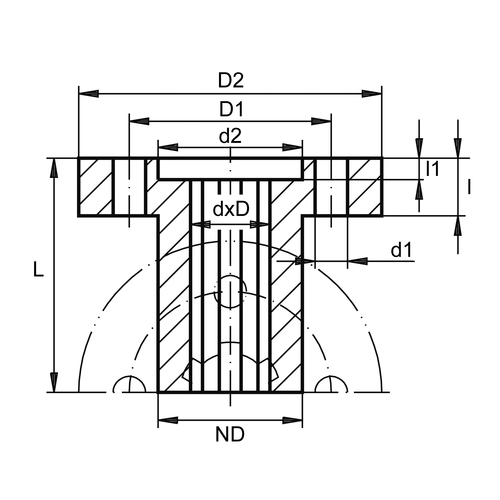

Artikel Bild Werkstoff d x D1
mm
D2
mm
D1
mm
d21
mm
Naben Ø (ND)1
mm
l
mm
l1
mm
L
mm
d1
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
705589
Stahl KN 11x14 42 28 20 20 8 3 35 4,5 100 2 214,00
705590
Stahl KN 11x14 42 28 20 20 8 3 35 4,5 100 6 469,00
705591
Stahl KN 13x16 50 36 22 25 8 3 40 4,5 180 2 195,00
705592
Stahl KN 13x16 50 36 22 25 8 3 40 4,5 180 6 431,00
705593
Stahl KN 16x20 52 38 25 28 10 3 40 5,5 220 2 200,00
705594
Stahl KN 16x20 52 38 25 28 10 3 40 5,5 220 6 437,00
705595
Stahl KN 18x22 54 40 30 30 10 3,5 45 5,5 260 2 234,00
705596
Stahl KN 18x22 54 40 30 30 10 3,5 45 5,5 260 6 527,00
705597
Stahl KN 21x25 62 48 35 34 10 3,5 50 6,6 340 2 223,00
705598
Stahl KN 21x25 62 48 35 34 10 3,5 50 6,6 340 6 488,00
705599
Rotguss KN 11x14 42 28 20 20 8 3 35 4,5 120 1 144,00
705600
Rotguss KN 11x14 42 28 20 20 8 3 35 4,5 120 3 331,00
705601
Rotguss KN 13x16 50 36 22 25 8 3 40 4,5 220 1 148,00
705602
Rotguss KN 13x16 50 36 22 25 8 3 40 4,5 220 3 321,00
705603
Rotguss KN 16x20 52 38 25 28 10 3 40 5,5 260 1 195,00
705604
Rotguss KN 16x20 52 38 25 28 10 3 40 5,5 260 3 424,00
705605
Rotguss KN 18x22 54 40 30 30 10 3,5 45 5,5 300 1 195,00
705606
Rotguss KN 18x22 54 40 30 30 10 3,5 45 5,5 300 3 427,00
705607
Rotguss KN 21x25 62 48 35 34 10 3,5 50 6,6 380 1 214,00
705608
Rotguss KN 21x25 62 48 35 34 10 3,5 50 6,6 380 3 466,00
705609
Edelstahl KN 11x14 42 28 20 20 8 3 35 4,5 100 1 136,00
705610
Edelstahl KN 11x14 42 28 20 20 8 3 35 4,5 100 3 302,00
705611
Edelstahl KN 13x16 50 36 22 25 8 3 40 4,5 180 1 142,00
705612
Edelstahl KN 13x16 50 36 22 25 8 3 40 4,5 180 3 312,00
705613
Edelstahl KN 16x20 52 38 25 28 10 3 40 5,5 220 1 148,00
705614
Edelstahl KN 16x20 52 38 25 28 10 3 40 5,5 220 3 318,00
705615
Edelstahl KN 18x22 54 40 30 30 10 3,5 45 5,5 260 1 214,00
705616
Edelstahl KN 18x22 54 40 30 30 10 3,5 45 5,5 260 3 492,00
705617
Edelstahl KN 21x25 62 48 35 34 10 3,5 50 6,6 340 1 206,00
705618
Edelstahl KN 21x25 62 48 35 34 10 3,5 50 6,6 340 3 440,00
