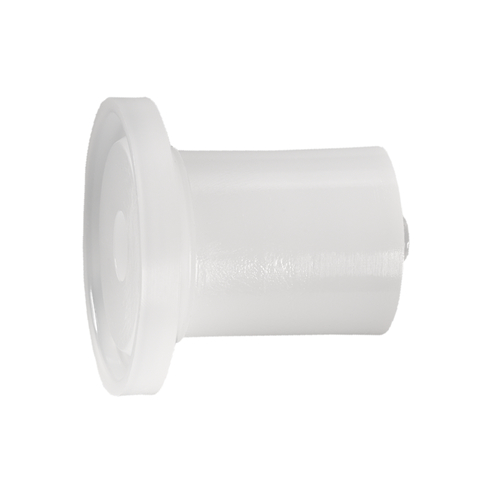

Gerader-Tri-Clamp-Verbinder mit Luer-Lock-Adapter (männlich) aus PP, PVDF oder PFA

Produktspezifikation Männliches Luer-Lock einerseits, Tri-Clamp-Flansch andererseits... mehr

Produktspezifikation

Männliches Luer-Lock einerseits, Tri-Clamp-Flansch andererseits

Zubehör: Tri-Clamp-Zweigelenkklammer (Artikel 341140-341142), Dichtungen aus EPDM, FPM oder PTFE (Artikel 341790-341798).

Allgemeine Information In allen Bereichen, in denen absolute Sauberkeit und... mehr

Allgemeine Information

In allen Bereichen, in denen absolute Sauberkeit und Zuverlässigkeit unverzichtbar sind, wie z.B. in der Pharmazeutischen Industrie, kommen unsere sterilisierbaren Tri-Clamp Verschraubungen zum Einsatz. Der Tri-Clamp-Anschluss kann auf der anderen Seite kombiniert werden mit einer Schlauchverschraubung der Serie EMP-3, einer Rohrverschraubung der Serie EMP-4 oder einem Außengewinde. So erhalten Sie eine vielseitige Verschraubung, die auch an bereits bestehende Armaturen mit Tri-Clamp-Anschluss montierbar ist. Das Handling der Tri-Clamp Verschraubung ist einfach: Die zwei flanschähnlichen Anschlussstücke werden aneinander gepresst und mit einer Verschlussklemme aus Edelstahl miteinander verbunden. Ein Dichtring zwischen den Anschlussstücken sorgt dabei für die sichere Abdichtung. So entsteht eine glatte, formschlüssige Verbindung die über die Flügelmutter der Verschlussklemme jederzeit schnell und einfach gelöst oder verschlossen werden kann.

Größe, Durchmesser und Verschlussklemme nach DIN 32676, ISO 2852, BS 4825

Bei Auswahl der unterschiedlichen Tri-Clamps sind Dichtung und Klammer separat mitzubestellen.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: grau

Dichte: 0,90 g/cm3

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 6 bar bei +20 °C

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm2

Reißdehnung: 800 %

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm3

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 6 bar bei +20 °C

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm2

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 6 g/10 min.

PTFE (Polytetrafluorethylen)

Hochleistungskunststoff

Antiadhäsive Oberfläche

Hervorragende Gleiteigenschaften, geringster Reibungskoeffizient aller Flurkunststoffe

Keine thermoplastische Verarbeitung möglich (nur mechanisch)

Sehr gute chemische Beständigkeit gegenüber den meisten aggressiven Medien

Ausgezeichnete UV- und Witterungsbeständigkeit

Sehr hohe Gasdichtigkeit

Keine Wasseraufnahme

Sehr gute dielektrische Eigenschaften, unabhängig von Frequenz und Temperatur

Sehr gutes elektrisches Isoliervermögen, auch bei Luftfeuchtigkeit

Hohe Kriechstromfestigkeit

Unbrennbar

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: milchig, weiß

Dichte: 2,20 g/cm3

Temperaturbereich: -200 bis +150 °C

Shore-Härte D: 60°

Max. Betriebsdruck: 6 bar bei +20 °C

Zugfestigkeit: 30 - 40 N/mm2

Reißdehnung: 300 %

Wasseraufnahme: 0,01 %

Oberflächenwiderstand: 1017 Ohm

PFA (Perfluoralkoxy)

Hochwertiger technischer Kunststoff für die Chemie, den Apparate- und Maschinenbau sowie die Elektrotechnik

Chemische, thermische und dielektrische Eigenschaften praktisch wie PTFE, jedoch ist die thermoplastische Verarbeitung (Schweißen, Spritzguss, Tiefziehen) möglich

Im Vergleich zu PTFE bessere Lichtdurchlässigkeit, größere Härte und mechanische Festigkeit, bessere Formstabilität (geringere Kaltflussneigung) und geringere Diffusion von Medien (geringere Permeabilität) aufgrund der höheren Verdichtung im Spritzgussverfahren, jedoch nur bedingt mechanisch bearbeitbar

Höchste Temperaturbeständigkeit aller schmelzbaren Fluorkunststoffe

Sehr hohe Wärmeformbeständigkeit

Sehr gute Druckbeständigkeit

Sehr hohe Medienbeständigkeit

Geringer Reibungskoeffizient

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA 21 CFR 177.1520, USP class VI, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Hervorragende UV- und Witterungsbeständigkeit

Flammwidrig

Farbe: transparent

Dichte: 2,10 g/cm3

Temperaturbereich: -200 bis +200 °C

Shore-Härte D: 60 - 65° (DIN 53505)

Max. Betriebsdruck: 6 bar bei +20 °C

Gleitreibungskoeffizient geg. Stahl (tr.): 0,2 - 0,3 (dynamisch)

Reißfestigkeit: 27 - 32 N/mm2 bei +23 °C

Wasseraufnahme: <0,03 %

Dielektrizitätskonstante: 2,1

Oberflächenwiderstand: 1017 Ohm

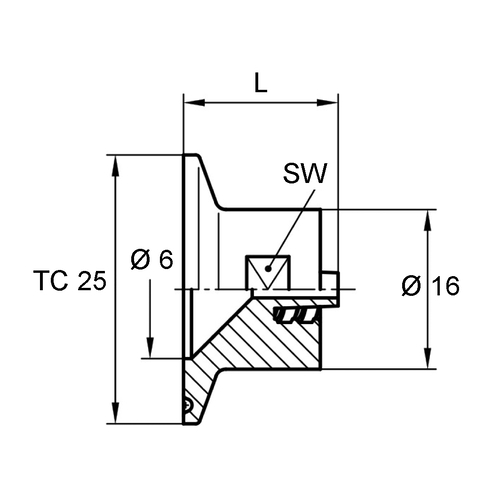

Artikel Bild Tri-Clamp Ø
mm
L
mm
SW
mm
Werkstoff Einheit
Stück
Preis
Euro*
Kaufen
158380
25 25,5 14 PP 1 13,00
158381
25 25,5 14 PVDF 1 35,00
158382
25 25,5 14 PFA 1 58,00
