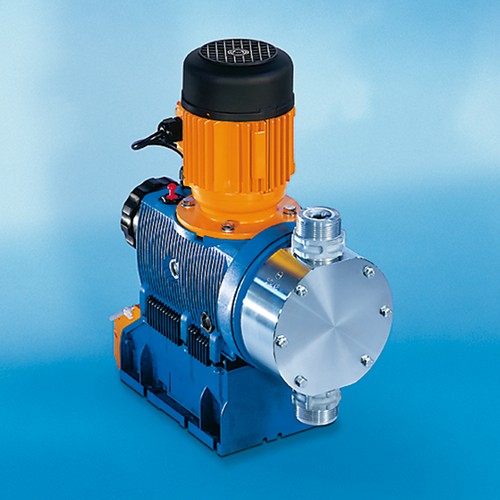

Mikroprozessor-Membrandosierpumpe aus Edelstahl - MP

Einsatzgebiet Prozesstechnik, Verfahrenstechnik, Chemietechnik, Pharmatechnik,... mehr

Einsatzgebiet

Prozesstechnik, Verfahrenstechnik, Chemietechnik, Pharmatechnik, Betriebstechnik, Umwelttechnik

Produktspezifikation

Mikroprozessorgesteuerte Membrandosierpumpe MP-Edelstahl zur Förderung mittlerer bis größter Volumenströme für variable Dosier- und Prozessaufgaben

Geräuscharme, oszillierende Verdrängerpumpe mit elektromotorischem Antrieb und einem Feder-Nocken-Triebwerkssystem

Direkte Einstellung und Überwachung der Dosierleistung in Klartext über ein groß beleuchtetes LC-Display.

Drei-LED-Anzeige für Betrieb, Warnung und Fehlermeldung.

Mikroprozessorsteuerung: optimale Kombination aus Drehzahlregelung, STOP und GO-Betrieb. Diese Funktionen sichern ein breites Regelfeld mit individueller Feinabstimmung.

Ansteuerung über externen Kontakt (Impuls)

Ansteuerung über Analogsignal

Steuerung: mikroprozessorgesteuert

Lineare Regelung der Dosierleistung durch Hubverstellung in 1 % Schritten

PTFE-Mehrschicht-Sicherheitsmembran mit optischer Membranbruchanzeige. Diese Funktion sichert, dass bei Membranbruch das Dosiermedium nicht unkontrolliert aus der Pumpe austreten bzw. in den Antrieb der Pumpe gelangen kann.

Kugelventile für Saug- und Druckseite

Hochfestes Innengehäuse für kraftbeanspruchte Teile sowie zusätzliches Kunststoffgehäuse zum Schutz vor Korrosion.

Anwendungsprofile:

Dosierung von einer festeingestellten Menge pro Zeiteinheit

Mengenproportionale Chemikalienzugabe

Messwertabhängige Chemikalienzugabe z.B. Säure- und Laugedosierung

Pulsgesteuerte Dosierungen z.B. beim Abfüllen von unterschiedlichen Volumina

Technische Spezifikation

Werkstoff:

Dosierkopf: Edelstahl 1.4404/1.4581

Ventilkugel: Edelstahl 1.4404

Ventilsitz: PTFE (Polytetrafluorethylen)

Max. Förderleistung: 20 - 120 l/h

Ansteuerung: 0/4-20 mA (Kontakt- oder Analogansteuerung)

Max. Gegendruck: 4 - 12 bar

Max. Vordruck: 1 bar

Max. Hubfrequenz: 88 - 200 Hübe/min.

Fördervolumen: 4,0 - 9,7 ml/Hub

Wiederholgenauigkeit: besser ±2 %

Saughöhe: 3 - 7 mWS

Max. Umgebungstemperatur: -10 bis +40 °C

Leistungsaufnahme: 0,09 kW

Motordrehzahl: 1.800 UpM

Spannung: 100 - 230 V~ / 50-60 Hz

Schutzart: Steuerung: IP 65; Motor: IP 55

Leitungsanschluss: Außengewinde G 3/4" bzw. G 1"

Gewicht: 12 kg

mehr

Menü schließen

Keine zusätzlichen Informationen verfügbar.

Artikel	max. Förderleistung¹ l/h	max. Gegendruck bar	Fördervolumen ml/Hub	Hubfrequenz Hübe/min.	max. Saughöhe mWS	Anschluss	Einheit Stück	Preis Euro*
301890	20	12	4	88	7	Außengewinde G 3/4"	1	4.077,00
301891	42	12	4	172	7	Außengewinde G 3/4"	1	4.077,00
301892	50	10	4	200	7	Außengewinde G 3/4"	1	4.077,00
301893	26	10	5,1	88	6	Außengewinde G 3/4"	1	4.109,00
301894	53	10	5,1	172	6	Außengewinde G 3/4"	1	4.109,00
301895	65	7	5,1	200	6	Außengewinde G 3/4"	1	4.109,00
301896	50	7	9,7	88	3	Außengewinde G 1"	1	4.452,00
301897	101	4	9,7	172	3	Außengewinde G 1"	1	4.452,00
301898	120	4	9,7	200	3	Außengewinde G 1"	1	4.452,00
